Заглушка плоская ОСТ 34-42-833-86

Краткая техническая характеристика:

Условное давление, PN (Ру), МПа	до1,0
Наружный диаметр, D, мм	57-1020
Температура, t°C	до плюс 80°С
Материал	Ст3сп, 20, 09Г2С

Заглушки плоские, подлежащие внутреннему антикоррозионному покрытию и предназначенные для трубопроводов водоподготовки тепловых электростанций, на Ру=1,0МПа и температуру среды до +80ºС.

Диаметры заглушек от 57 до 1020 мм. Толщина заглушки до 48 мм.

Пример условного обозначения плоской заглушки на Dу80 и на Ру= 1,0 МПа из стали 20:
Заглушка 80-1,0 ОСТ 34-42-833

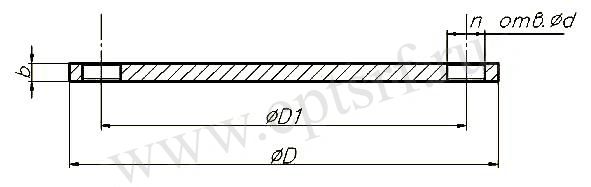

Dу, мм	D, мм	D1, мм	b, мм	d, мм	n	Масса,кг
Pу = 0,6 МПа (6 кгс/см2)
50	140	110	10	14	4	1,17
65	160	130				1,53
80	185	150		18		2,03
100	205	170				2,51
125	235	200			8	3,24
150	260	225				4
200	315	280				5,96
250	370	335	12		12	9,85
300	435	395	14	22		15,9
350	485	445	18			25,5
400	535	495			16	30,8
500	640	600	22			54,5
600	755	705	25	26	20	85,8
700	860	810	30		24	133,8
800	975	920		30		171,9
1000	1175	1120	35		28	292,5
Pу = 1,0 МПа (10 кгс/см2)
50	160	125	10	18	4	1,5
65	180	145				1,92
80	195	160				2,26
100	215	180			8	2,69
125	245	210				3,54
150	280	240	12	22		5,51
200	335	295	14			9,35
250	390	350	18		12	16,24
300	440	400				20,84
350	500	460	22		16	32,9
400	565	515		26		41,85
500	670	620	25		20	67,12
600	780	725	30	30		109,5
700	895	840	35		24	167,3
800	1010	950	38	33		232
1000	1220	1160	48		28	431
