Сильфонные компенсаторы

Сильфонный компенсатор – устройство, которое служит для компенсации изменения длины участков трубопроводов, возникшее из-за температурного расширения материала труб или вследствие монтажных работ.

Сильфонные компенсаторы качественно защищают трубопроводы от нагрузок, возникающих при колебаниях температуры, сильных вибрациях и ударах.

Компенсаторы изготавливаются из различных видов сталей: Ст3сп5, Ст20, 09Г2С, 08Х18Н10Т, 12Х18Н10Т, а также из титана, молибдена и др.

Ключевые преимущества сильфонных компенсаторов - герметичность и температуростойкость. Они относительно недороги, надежнее сальниковых компенсаторов в эксплуатации, и кроме того не требуют обслуживания в течение всего срока своей работы.

Существует несколько видов сильфонных компенсаторов:

осевые - воспринимают и компенсируют перемещения вдоль своей оси;
сдвиговые - воспринимают и компенсируют поперечные перемещения и сдвиги по отношению к собственной оси;
угловые - воспринимают и компенсируют угловые отклонения оси компенсатора на определенный угол;
универсальные - способны воспринимать комбинацию из нескольких видов перемещений.

Осевые компенсаторы предназначены для компенсации осевых перемещений трубопроводов; снижения уровня вибрации, передаваемой от источника вибрации на трубопровод.

Давление условное 1,0 МПа, Pпроб=1,25 МПа

Рабочая температура 200°C. Проводимая среда — вода, пар.

Количество циклов — 1000

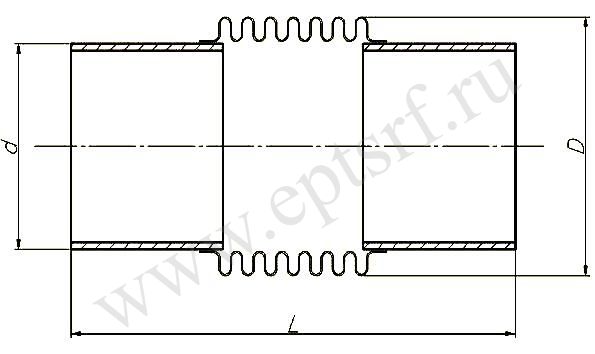

Обозначение	Д_у	Размеры, мм			Осевое перемещение, 2λ, мм	Осевая жесткость, Н/мм	Эффективная площадь, м²	Масса, кг
Обозначение	Д_у	D	L	d	Осевое перемещение, 2λ, мм	Осевая жесткость, Н/мм	Эффективная площадь, м²	Масса, кг
СКО 80-1,0-200/О±17/ПП	80	117	344	89	34	130	0,0084	2,7
СКО 100-1,0-200/О±21/ПП	100	139	376	108	42	146	0,0122	3,4
СКО 125-1,0-200/О±21/ПП	125	172	347	133	42	119	0,0185	4
СКО 150-1,0-200/О±35/ПП	150	202	400	159	70	199	0,0262	7,5
СКО 200-1,0-200/О±40/ПП	200	267	400	219	80	185	0,0469	12
СКО 250-1,0-200/О±45/ПП	250	323	413	273	90	196	0,0705	16
СКО 300-1,0-200/О±50/ПП	300	374	472	325	100	260	0,0967	23
СКО 350-1,0-200/О±60/ПП	350	441	512	377	120	272	0,1323	33
СКО 400-1,0-200/О±65/ПП	400	488	530	426	130	299	0,1651	38
СКО 450-1,0-200/О±65/ПП	450	560	530	465	130	320	0,2054	50
СКО 500-1,0-200/О±70/ПП	500	599	620	530	140	336	0,2516	67
СКО 600-1,0-200/О±85/ПП	600	760	620	630	170	370	0,3562	88
СКО 700-1,0-200/О±90/ПП	700	806	624	720	180	412	0,4591	106
СКО 800-1,0-200/О±95/ПП	800	955	720	820	190	450	0,6123	137
СКО 900-1,0-200/О±95/ПП	900	1010	720	920	190	497	0,7338	168
СКО 1000-1,0-200/О±95/ПП	1000	1180	720	1020	190	514	0,9126	193
СКО 1200-1,0-200/О±95/ПП	1200	1325	726	1220	190	548	1,2751	243
СКО 1400-1,0-200/О±95/ПП	1400	1525	730	1420	190	620	1,7068	284
СКО 1600-1,0-200/О±95/ПП	1600	1732	780	1620	190	987	2,2109	410

Давление условное 1,6 МПа, Pпроб=2 МПа

Рабочая температура 200°C. Проводимая среда — вода, пар.

Количество циклов — 1000

Обозначение	Д_у	Размеры, мм			Осевое перемещение, 2λ, мм	Осевая жесткость, Н/мм	Эффективная площадь, м²	Масса, кг
Обозначение	Д_у	D	L	d	Осевое перемещение, 2λ, мм	Осевая жесткость, Н/мм	Эффективная площадь, м²	Масса, кг
СКО 80-1,6-200/О±15/ПП	80	112	346	89	30	198	0,0080	2,7
СКО 100-1,6-200/О±18/ПП	100	137	384	108	36	286	0,0121	4,2
СКО 125-1,6-200/О±20/ПП	125	170	352	133	40	218	0,0184	5,5
СКО 150-1,6-200/О±28/ПП	150	200	386	159	56	265	0,0259	7,5
СКО 200-1,6-200/О±35/ПП	200	264	406	219	70	316	0,0464	14
СКО 250-1,6-200/О±45/ПП	250	338	435	273	90	386	0,0740	24,5
СКО 300-1,6-200/О±50/ПП	300	371	480	325	100	420	0,0959	25,4
СКО 350-1,6-200/О±50/ПП	350	423	496	377	100	475	0,1265	29
СКО 400-1,6-200/О±60/ПП	400	487	492	426	120	450	0,1647	40,5
СКО 450-1,6-200/О±65/ПП	450	535	548	465	130	442	0,1975	60
СКО 500-1,6-200/О±70/ПП	500	608	566	530	140	488	0,2557	72,5
СКО 600-1,6-200/О±85/ПП	600	709	620	630	170	586	0,3538	100
