Заглушка плоская ОСТ 34-10-758-92


Краткая техническая характеристика:

  • Условное давление, PN (Ру), МПа до1,0;
  • Наружный диаметр, Dн, мм 57-1020;
  • Температура, t°C до плюс 80°С;
  • Материал Ст3сп, 20, 09Г2С.

Плоские приварные заглушки из углеродистой и низколегированной стали для трубопроводов тепловых электростанций. Стандарт соответствует требованиям «Правил», утвержденным Госгортехнадзором РФ.

Допускается применение плоских приварных заглушек для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем.

Допускается применение плоских приварных заглушек на Ру до 2,5 МПа при Т до 200ºС и Ру до 2,0 МПа при Т до 425ºС.

Диаметр заглушек от 45 до 1020 мм.

Пример условного обозначения плоской приварной заглушки с условным проходом Dу 50 мм на условное давление Ру=4.0 МПа:

  • Заглушка 50-4.0 ОСТ 34-10-758-97

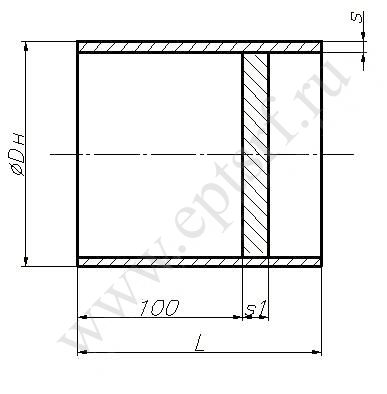

Dу, мм

Py (кгс/см2)

Dн, мм

S, мм

S1, мм

L, мм

Масса,кг

40

40

45

2,5

6

120

0,4

50

40

57

3

0,6

65

40

76

10

1,5

16

6

0,9

80

40

89

3,5

10

125

1,6

16

3

1,5

10

6

1,1

100

40

108

4

12

130

2,5

16

4,5

10

20

125

40

133

4

18

4,5

25

12

3,5

150

40

159

5

16

135

4,3

25

14

16

4,5

12

4,6



200

40

219

7

20

145

9,5

25

18

9

16

6

14

130

8

10

12

7,5

250

40

273

8

25

145

17,7

25

20

14,3

16

6

18

13,5

6,3

12

130

10,5

300

25

325

8

22

145

21,7

16

6

20

18,1

6,3

14

13,7

4

12

130

12,6

350

16

377

9

22

145

30,2

400

16

426

25

140

40,7

10

20

33,5

6,3

18

31,5

2,5

12

125

26,3

500

10

530

8

25

140

56,6

6,3

20

46,2

4

18

43,1

2,5

14

35,5

600

6,3

630

25

73,5

4

20

61,7

2,5

16

51

700

4

720

9

22

88,7

2,5

18

75,5

800

4

820

25

122,8

4

20

101

1000

2,5

1020

10

25

186,7
