Заглушка фланцевая ОСТ 34-10-428-90

Сборные стыковые соединения трубопроводов АС групп В и С согласно ПН AЭ Г-7-008-89 из коррозионностойкой стали
аустенитного класса марок 08Х18Н10Т и 12Х18Н10Т на параметры:
Рраб< 2,2 МПа (22кгс/см2), t < 300°С.
ЗАГЛУШКИ ОСТ 34-10-428-90Заглушки с соединительным выступом фланцевые



Условное давление Ру , МПа (кгс/см2) Рабочее давление Рраб, МПа (кгс/см2) для температуры рабочей среды, °С
200 300
2,5(25,0) 2,2(22,0) 2,2(22,0)
1,6(16,0) 1,6(16,0) 1,4(14,0)
1,0(10,0) 1,0(10,0) 0,90(9,0)
0,63(6,3) 0,6(6,0) 0,56(5,6)
0,25(2,5) 0,25(2,5) 0,22(2,2)

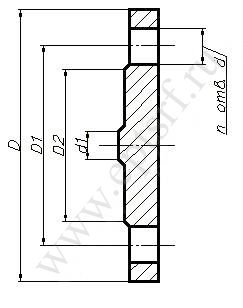

Обозначение Dу D D1 D2 d d1 n Масса,кг
по чертежу по стандарту
Ру 0,25 МПа (2,5 кгс/см2)
БК-592401СБ 01 ОСТ34-10-428-90 10 75 50 35 12 6 4 0,20
-01 02 15 80 55 40 12 10 4 0,24
-02 03 20 90 65 50 12 16 4 0,32
-03 04 25 100 75 60 12 22 4 0,40
-04 05 32 120 90 70 14 28 4 0,58
-05 06 50 140 110 90 14 46 4 1,00
-06 07 65 160 130 110 14 60 4 1,36
-07 08 80 185 150 128 18 76 4 1,82
-08 09 100 205 170 148 18 94 4 2,30
-09 10 125 235 200 178 18 118 8 3,73
-10 11 150 260 225 202 18 142 8 4,67
-11 12 200 315 280 258 18 196 8 7,16
-12 13 250 370 335 312 18 244 12 10,00
-13 14 300 435 395 365 23 294 12 15,20
-14 15 350 485 445 415 23 344 12 19,40
-15 16 400 535 495 465 23 390 16 27,30
-16 17 500 640 600 570 23 490 16 45,20
-17 18 600 755 705 670 27 590 20 78,20
-18 19 700 860 810 775 27 680 24 106,90
-19 20 800 975 920 880 30 780 24 161,20
-20 21 900 1075 1020 980 30 880 24 212,20
-21 22 1000 1175 1120 1080 30 980 28 275,40
-22 23 1200 1375 1320 1280 30 1180 32 404,10
Ру 0,6 МПа (6 кгс/см2)
-23 24 10 75 50 35 12 6 6 0,27
-24 25 15 80 55 40 12 10 10 0,31
-25 26 20 90 65 50 12 16 16 0,41
-26 27 25 100 75 60 12 22 22 0,52
-27 28 32 120 90 70 14 28 28 0,75
-28 29 5 140 110 90 14 46 46 1,24
-29 30 65 160 130 110 14 60 60 1,67
-30 31 80 185 150 128 18 76 76 2,23
-31 32 100 205 170 148 18 94 94 2,81
-32 33 125 235 200 178 18 118 118 4,38
-33 34 150 260 225 202 18 142 142 5,48
-34 35 200 315 280 258 18 196 196 8,36
-35 36 250 370 335 312 18 244 244 11,70
-36 37 300 435 395 365 23 294 294 17,50
-37 38 350 485 445 415 23 344 344 25,10
-38 39 400 535 495 465 23 390 390 34,30
-39 40 500 640 600 570 23 490 490 60,20
-40 41 600 755 705 670 27 590 590 95,50
-41 42 700 860 810 775 27 680 680 152,00
-42 43 800 975 920 880 30 780 780 219,20
(-43) 44 900 1075 1020 980 30 880 880 304,20
(-44) 45 1000 1175 1120 1080 30 980 980 390,50
(-45) 46 1200 1400 1340 1295 33 1180 1180 700,20
Ру 1,0 МПа (10 кгс/см2)
-46 47 10 90 60 40 14 6 4 0,39
-47 48 15 95 65 45 14 10 4 0,44
-48 49 20 105 75 58 14 16 4 0,56
-49 50 25 115 85 68 14 22 4 0,69
-50 51 32 135 100 78 18 28 4 0,93
-51 52 50 160 125 102 18 46 4 1,59
-52 53 65 180 145 122 18 60 4 2,07
-53 54 80 195 160 138 18 76 4 2,49
-54 55 100 215 180 158 18 94 8 3,03
-55 56 125 245 210 188 18 118 8 4,78
-56 57 150 280 240 212 23 142 8 6,19
-57 58 200 335 295 268 23 196 8 10,60
-58 59 250 390 350 320 23 244 12 16,30
-59 60 300 440 400 370 23 294 12 26,10
-60 61 350 500 460 430 23 344 16 35,50
-61 62 400 565 515 482 27 390 16 52,80
-62 63 500 670 620 585 27 490 20 91,70
-63 64 600 780 725 685 30 590 20 137,60
(-64) 65 700 895 840 800 30 680 24 221,30
(-65) 66 800 1010 950 905 33 780 24 295,20
(-66) 67 900 1110 1050 1005 33 880 28 433,50
(-67) 68 1000 1220 1160 1110 33 980 28 572,20
Ру 1,6 МПа (1,6 кгс/см2)
-68 69 10 90 60 40 14 6 4 0,39
-69 70 15 95 65 45 14 10 4 0,44
-70 71 20 105 75 58 14 16 4 0,56
-71 72 25 115 85 68 14 22 4 0,69
-72 73 32 135 100 78 18 28 4 0,93
-73 74 50 160 125 102 18 46 4 1,59
-74 75 65 180 145 122 18 60 4 2,07
-75 76 80 195 160 138 18 76 4 2,49
-76 77 100 215 180 158 18 94 8 3,57
-77 78 125 245 210 188 18 118 8 4,78
-78 79 150 280 240 212 23 142 8 7,11
-79 80 200 335 295 268 23 196 12 13,10
-80 81 250 405 355 320 27 244 12 23,00
-81 82 300 460 410 378 27 294 12 34,30
-82 83 350 520 470 438 27 344 16 50,60
-83 84 400 580 525 490 30 390 16 71,20
(-84) 85 500 710 650 610 33 490 20 128,20
(-85) 86 600 840 770 720 40 590 20 218,30
(-86) 87 700 910 840 790 40 680 24 282,50
(-87) 88 800 1020 950 900 40 780 24 390,80
Ру 2,5 МПа (25 кгс/см2)
БК-592402СБ 89 10 90 60 40 14 6 4 0,39
-01 90 15 95 65 45 14 10 4 0,44
-02 91 20 105 75 58 14 16 4 0,56
-03 92 25 115 85 68 14 22 4 0,69
-04 93 32 135 100 78 18 28 4 0,93
-05 94 50 160 125 102 18 46 4 1,59
-06 95 65 180 145 122 18 60 8 2,37
-07 96 80 195 160 138 18 76 8 3,30
-08 97 100 230 190 162 23 94 8 5,16
-09 98 125 270 220 188 27 118 8 7,95
-10 99 150 300 250 218 27 142 8 11,70
-11 100 200 360 310 278 27 196 12 19,30
-12 101 250 425 370 335 30 244 12 33,60
-13 102 300 485 430 390 30 294 16 48,20
(-14) 103 350 550 490 450 33 344 16 74,90
(-15) 104 400 610 550 505 33 390 16 100,00
(-16) 105 500 730 660 615 40 490 20 179,70
(-17) 106 600 840 770 720 40 590 20 197,30
