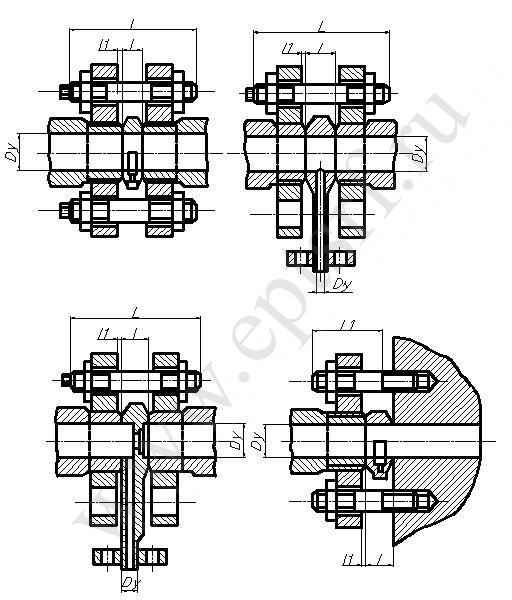

Заглушка фланцевая ГОСТ 22790-89

Размеры, мм

Условный проход, D_у	Исполнение детали	d₀		Тип разделки	Размер присоединяемых трубD×S
Условный проход, D_у	Исполнение детали	Номин.	Пред. откл.	Тип разделки	Размер присоединяемых трубD×S
6	2	6,5	0,20	А	11×2,5
	2	6,5			12×3,0
	4	7,0			15×4,5
10	2	11,5	0,24		18×3,5
	2	11,5			20×4,5
	4	12,0			25×7,0
15	2	17,0	0,24	А	25×4,5
		18,0			25×5,0
		20,0			32×7,0
	4	18,0			35×9,0
25	1	26,0	0,28		35×5
	2	27,0			38×6
	2	28,0			45×9
	3	27,0			45×10
	4	27,0			50×12
32	1	33,0	0,34		45×6
	1	33,0			45×6,5
	2	33,0			51×11
	2	33,0			50×9
	3	35,0			57×12
	4	38,0			68×16
40	1	43,0			56×7
	1	43,0			57×7
	2	39,0			57×10
	2	46,0			68×12
	3	42,0	0,34	А	68×14
	4	47,0	0,34		83×19
50	1	59,0	0,40		76×9
	2	57,0			83×14
	2	57,0			89×17
	3	65,0			102×20
	4	61,0		Б	102×22
65	1	70,0		А	89×11
	2	72,0		А	102×16
	3	72,0		Б	114×22
	4	74,0		Б	127×28
80	1	87,0	0,46	А	114×14
	2	93,0			127×18
	3	83,0			127×25
	3	93,0		Б	140×25
	4	91,0		Б	159×36
100	1	100,0	0,46	А	127×14
	2	103,0		А	140×20
	3	105,0		Б	159×28
	4	105,0		Б	180×40
125	1	125,0	0,53	А	159×18
	2	128,0		Б	180×28
	3	119,0			168×28
	3	125,0			194×36
	4	128,0			219×48
150	1	155,0			194×20
	2	160,9			219×32
	3				245×45
	4				273×60
200	1	197,0	0,00		245×25
	2	208,0			273×38
	3	204,0			299×50
