Заглушка фланцевая ГОСТ 12836-67

Краткая техническая характеристика: Условное давление, PN (Ру), МПа	0,1 и 0,25	0,6	1,0-1,6	2,5	4
Условный диаметр, Dу, мм	10-1600	10-1400	10-1200	10-800	10-500
Температура	Не более 530°С
Материал	сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

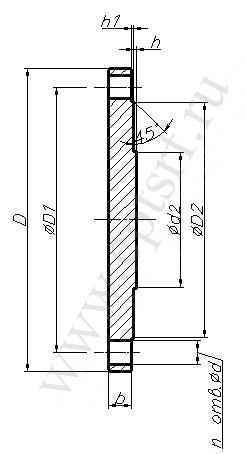

Стальные фланцевые заглушки для труб с соединительным выступом. Пример условного обозначения стальной фланцевой заглушки с соединительным выступом с Dу 50 мм на Ру 2,5МПа из ст.20: Заглушка 50-25 ГОСТ 12836-67

Dу, мм	D, мм	D1, мм	D2, мм	b, мм	d2, мм	d, мм	h1, мм	h, мм	к-во отв.	Масса, кг
Dу, мм	D, мм	D1, мм	D2, мм	b, мм	d2, мм	d, мм	h1, мм	h, мм	n, шт.	Масса, кг
Pу = 1,0 МПа (10 кгс/см2)
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102		46					1,55
65	180	145	122		60					2,04
80	195	160	138		76					2,44
100	215	180	158		94				8	2,97
125	245	210	188	16	118					4,69
150	280	240	212		142	23				6,07
200	335	295	268		196					9,09
250	390	350	320	18	244				12	14,26
300	440	400	370	20	294		4	3	12	19,88
350	500	460	430	24	344				16	31,94
400	565	515	482	26	390	27			16	44,43
500	670	620	585	30	490	27			20	74,31
600	780	725	685	34	590	30	5	4	20	119,27
800	1010	950	905	42	780	33			24	242,06
1000	1220	1160	1110	50	980	33			28	429,64
1200	1455	1380	1325	55	1180	40			32	673,13
Pу = 1,6 МПа (16 кгс/см2)
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102		46					1,55
65	180	145	122		60					2,04
80	195	160	138		76					2,44
100	215	180	158	16	94				8	3,51
125	245	210	188	16	118					4,69
150	280	240	212	18	142	23				6,99
200	335	295	268	20	196	23			12	11,49
250	405	355	320	24	244	27				19,74
300	460	410	378	28	294		4	3		29,58
350	520	470	438	32	344				16	44,22
400	580	525	490	34	390	30			16	59,86
500	710	650	610	40	490	33			20	102,69
600	840	770	720	45	590	40	5	4	20	161,98
800	1020	950	900	52	780	40			24	300,6
1000	1255	1170	1110	63	980	46			28	542,16
1200	1485	1390	1325	75	1180	52			32	922,18
Pу = 2,5 МПа (25 кгс/см2)
15	95	65	45	12	10	14	2	2	4	0,43
20	105	75	58		16					0,55
25	115	85	68		22					0,67
32	135	100	78		28	18				0,91
40	145	110	88	14	36		3			1,24
50	160	125	102	14	46					1,55
65	180	145	122	16	60				8	2,29
80	195	160	138	18	76					3,21
100	230	190	162	20	94	23				5,07
125	270	220	188	22	118	27				7,83
150	300	250	218	24	142					10,95
200	360	310	278	26	196				12	17,51
250	425	370	335	30	244	30			12	28,93
300	485	430	390	34	294	30	4	3	16	42
350	550	490	450	38	344	33				61,48
400	610	550	505	40	390	33				81,12
500	730	660	615	48	490	40			20	140,22
600	840	770	720	50	590	40	5	4	20	194,5
800	1075	990	930	63	780	46	5	4	24	409,07
Pу = 4,0 МПа (40 кгс/см2)
15	95	65	45	16	10	14	2	2	4	0,63
20	105	75	58		16					0,8
25	115	85	68		22					0,98
32	135	100	78		28	18				1,33
40	145	110	88		36		3			1,49
50	160	125	102	18	46					2,15
65	180	145	122	20	60				8	3,03
80	195	160	138	22	76					4,08
100	230	190	162	24	94	23				6,27
125	270	220	188	28	118	27				10,31
150	300	250	218	30	142	27				14,07
200	375	320	280	38	196	30			12	28,3
250	445	385	345	45	244	33			12	48,5
300	510	450	410	48	294		4	3	16	66,99
350	570	510	465	50	344					88,9
400	655	585	535	56	390	40				131,59
500	755	670	615	70	490	46			20	218,77
