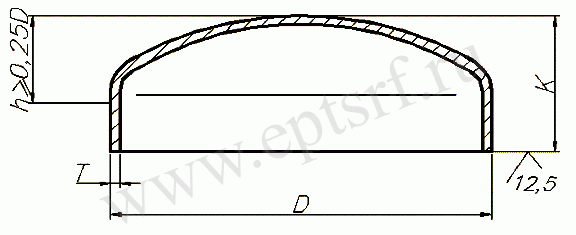

Заглушка эллиптическая ТУ 39-905-83
Заглушки труб эллиптические по ТУ-39-905-83 предназначены для предприятий нефтегазового комплекса при эксплуатации их в районах с холодным и умеренным климатом.
Давление свыше 10,0 МПа (100 кгс/см2) до 25,0 МПа (400 кгс/см2).
- Материал: Сталь 09Г2С ГОСТ 5520-79 (для холодного климата) Сталь 20К ГОСТ 5520-79 (для умеренного климата)- Технические требования по ТУ 39-905-83.
Пример условного обозначения заглушки для присоединяемой трубы 114х6 на Ру 16 МПа из стали 09Г2С:
Заглушка 114х6-16-09Г2С-ТУ-39-905-83.
Характеристики на заглушки труб эллиптические по ТУ-39-905-83
|
Размеры присоедин. труб |
Условн. |
Dн |
H |
Масса, кг |
|
заглушка 57х6 |
16,0 |
58 |
20 |
0,25 |
|
57х10 |
40,0 |
58 |
20 |
0,3 |
|
89х7 |
10,0 |
89 |
74 |
0,88 |
|
108х6 |
16,0 |
108 |
50 |
1,05 |
|
114х5 |
12,5 |
114 |
50 |
1,2 |
|
114х6 |
16,0 |
114 |
50 |
1,2 |
|
114х10 |
20,0 |
114 |
50 |
1,9 |
|
114х13 |
25,0 |
114 |
50 |
1,9 |
|
159х10 |
20,0 |
159 |
75 |
3,1 |
|
168х7 |
12,5 |
168 |
70 |
3,3 |
|
168х8 |
16,0 |
168 |
70 |
4,2 |
|
168х14 |
20,0 |
168 |
70 |
4,9 |
|
168х16 |
25,0 |
168 |
70 |
5,3 |
|
219х10 |
12,5 |
219 |
95 |
6,9 |
|
219х12 |
16,0 |
219 |
95 |
8,2 |
|
219х18 |
20,0 |
219 |
95 |
9,9 |
|
273х12 |
12,5 |
273 |
110 |
13,0 |
|
273х14 |
16,0 |
273 |
110 |
13,0 |
|
273х20 |
20,0 |
273 |
110 |
18,9 |
|
273х22 |
20,0 |
273 |
110 |
18,9 |
|
325х12 |
12,5 |
325 |
130 |
18,9 |
|
325х16 |
16,0 |
325 |
130 |
22,8 |
|
325х20 |
16,0 |
325 |
130 |
36,9 |
|
325х28 |
20,0 |
325 |
130 |
36,9 |
|
426х16 |
12,5 |
426 |
145 |
35,2 |
|
426х20 |
16,0 |
426 |
145 |
42,8 |
|
426х34 |
20,0 |
426 |
145 |
63,5 |
|
426х40 |
25,0 |
426 |
145 |
63,5 |
|
530х18 |
10,0 |
530 |
161 |
45,4 |
|
530х25 |
25,0 |
530 |
161 |
61,9 |
Доставка продукции осуществляется автотранспортом, железнодорожным транспортом, авиатранспортом, а также транспортом компании «ЭнергоПромТехСтрой» до места нахождения заказчика.
