Заглушка эллиптическая ТУ 1469-007-04606975-2000

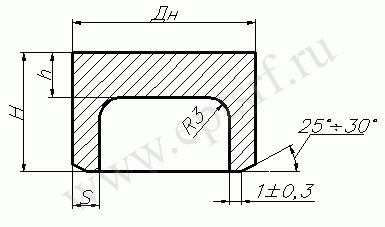

Заглушки плоские, стальные, диаметром от 57 мм до 114 мм, на давление свыше 10 МПа (100 кгс/ см2) до 28 МПа (280 кгс/ см2), предназначенные для газо- и нефтепродуктопроводов, транспортирующих некоррозионноактивные и малоагрессивные среды.
Заготовка: сталь листовая по ГОСТ 1050-88, ГОСТ 19281-89, ГОСТ 1577-87, ГОСТ 5520-87. Технические требования по ТУ 1469-007.
Обозначение при заказе заглушки плоской наружным диаметром Дн = 57 мм, толщиной стенки цилиндрической части S= 4,0 мм, на давление 16 МПа, из стали 20, при коэффициенте условий работы 0,6, обычного исполнения:
Заглушка П 57х 4,0-16-0,6-У ТУ 1469-007
То же, из стали 09Г2С, хладостойкого исполнения:
Заглушка П 57х 4,0-16-0,6-09Г2С-Х ТУ 1469-007
| Условный проход Ду | ДH, (мм) | Условное давление, (МПа) | Н, (мм) | h, (мм) | Толщина стенки цилиндрической части заглушки (S), мм для сталей | Масса, (кг) | |||
| 20 | 09Г2С | ||||||||
| 0.6 | 0.75 | 0.6 | 0.75 | ||||||
| 10 | 16 | до 28,0 | 9,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 0,012 |
| 15 | 18 | 0,015 | |||||||
| 20 | 25 | 0,026 | |||||||
| 25 | 32 | до 28,0 | 10,0 | 5,0 | 4,0 | 4,0 | 4,0 | 4,0 | 0,045 |
| 50 | 57 | 16 | 14,0 | 8,0 | 4,0 | 4,0 | 4,0 | 4,0 | 0,190 |
| св. 16,0 до 28,0 | 15,0 | 9,0 | 4,0 | 4,0 | 4,0 | 4,0 | 0,210 | ||
| 80 | 89 | 16,0 | 20,0 | 12,0 | 4,0 | 4,0 | 4,0 | 0,570 | |
| 5,0 | 0,590 | ||||||||
| 20, | 21,0 | 13,0 | 4,0 | 0,620 | |||||
| 5,0 | 5,0 | 0,640 | |||||||
| 6,5 | 0,660 | ||||||||
| 25,0 | 22,0 | 14,0 | 5,5 | 0,690 | |||||
| 6,5 | 0,700 | ||||||||
| 7,0 | 0,710 | ||||||||
| 8,0 | 0,720 | ||||||||
| 28,0 | 23,0 | 15,0 | 6,0 | 0,740 | |||||
| 7,0 | 0,760 | ||||||||
| 7,5 | 0,760 | ||||||||
| 8,5 | 0,780 | ||||||||
| 100 | 114 | 16,0 | 26,0 | 16,0 | 4,5 | 1,400 | |||
| 5,5 | 5,5 | 1,430 | |||||||
| 6,5 | 1,450 | ||||||||
| 20,0 | 27,0 | 17,0 | 5,5 | 1,510 | |||||
| 6,5 | 1,530 | ||||||||
| 7,0 | 1,550 | ||||||||
| 8,0 | 1,570 | ||||||||
| 25,0 | 28,0 | 18,0 | 7,0 | 1,630 | |||||
| 8,0 | 1,650 | ||||||||
| 9,0 | 1,670 | ||||||||
| 10,0 | 1,700 | ||||||||
| 28,0 | 29,0 | 19,0 | 8,0 | 1,730 | |||||
| 9,0 | 1,750 | ||||||||
| 10,0 | 1,780 | ||||||||
| 11,0 | 1,800 | ||||||||
Доставка продукции осуществляется автотранспортом, железнодорожным транспортом, авиатранспортом, а также транспортом компании «ЭнергоПромТехСтрой» до места нахождения заказчика.
