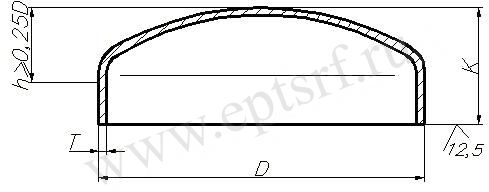

Заглушка эллиптическая ТУ 1468-009-01394395-2003


НД

Материал Категория, исполнение D, мм Т, мм

ТУ 1468-009-01394395-03

сталь 20, 09Г2С, 17ГС

категория В (0,6); I и II (0,75)

32-530 2-14

  1. Заглушки отличаются от заглушек обычного исполнения по ГОСТ 17379-01 и др. повышенными эксплуатационными характеристиками в части:
    • хладостойкости;
    • стойкости к общей и язвенной коррозии;
    • стойкости к водородному охрупчиванию и коррозионному растрескиванию.
  2. Заглушки по ТУ 1468-009-01394395-03 предназначены для магистральных нефтегазопроводов, проектируемых и сооружаемых по СНиП 2.05.06-85* и СНиП ІІІ-42-80* на давление до 10 МПа и промысловых трубопроводов по СП 34-116-97 на давление до 16 МПа, транспортирующих подготовленные среды при температурах от 233 К (– 40°С) до 423 К (150°С).

DN

D, мм Т, мм Масса, кг Из нерж. стали

Т, мм

Масса, кг

25

32

2,0 3,0 4,0 5,0

0,1 0,1 0,2 0,2

2,0 3,0

0,1 0,1

32

38

3,0 4,0 5,0

0,1 0,2 0,2

3,0

0,1

40

45

4,0 5,0 6,0

0,2 0,2 0,3

4,0 5,0

0,25 0,3

50

57

3,0 4,0 5,0 6,0

0,2 0,25 0,3 0,4

3,0; 4,0; 5,0;

0,2 0,25 0,30

65

76

3,0 4,0 5,0 6,0

0,3 0,4 0,45 0,5

3,0 4,0 5,0 6,0

0,30 0,4 0,45 0,5

80

89

4,0 6,0 8,0

0,5 0,7 0,9

4,0 5,0 6,0 7,0 8,0

0,45 0,6 0,7 0,8 0,9

100

108

4,0 6,0 8,0

0,7 1,0 1,3

4,0 5,0 6,0 7,0 8,0

0,7 0,8 1,0 1,0 1,3

125

133

6,0 8,0

2,0 2,7

6,0 7,0 8,0

1,4 1,6 2,0

150

159

8,0 10,0 12,0

2,3 3,2 3,84

8,0

2,3

200

219

8,0 10,0 12,0

4,6 5,1 6,1

8,0 10,0

4,6 5,1

250

273

8,0 10,0 12,0 14,0

7,3 9,2 11,0 12,9

8,0 10,0 12,0

5,6 7,7 9,20

300

325

8,0 10,0 12,0 14,0

8,6 11,0 13,0 15,2

9,0 10,0 12,0

9,70 10,60 12,70

350

377

8,0 10,0 12,0 14,0

12,8 16,0 19,0 22,4

9,0 12,0 14,0

15,10 19,80 23,50

400

426

8.0 10,0 12,0 14,0

15,2 19,0 23,0 26,7

9,0 10,0 12,0 14,0

17,30 19,0 22,0 26,60

500

530

10,0

25,0

10,0

25,0
