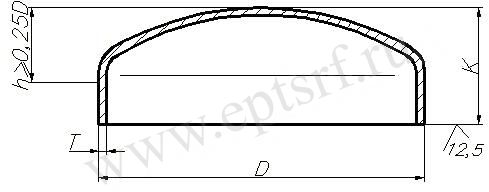

Заглушка эллиптическая ТУ 1468-004-01394395-97








НД

Материал Категория, исполнение D, мм Т, мм

ТУ 1468-004-01394395-97

сталь 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 15Х5М



32-530 2-14

  1. Заглушки по ТУ 1468-004-01394395-97 предназначены для трубопроводов различного назначения, включая подконтрольные органам надзора, при PN(Pу)?10 МПа.

  2. Заглушки отличаются от заглушек обычного исполнения по ГОСТ 17379-01 и др. повышенными эксплуатационными характеристиками в части:

    • хладостойкости;
    • стойкости к общей и язвенной коррозии;
    • стойкости к водородному охрупчиванию и коррозионному растрескиванию.

DN

D, мм Т, мм Масса, кг Из нерж. стали

Т, мм

Масса, кг

25

32

2,0 3,0 4,0 5,0

0,1 0,1 0,2 0,2

2,0 3,0

0,1 0,1

32

38

3,0 4,0 5,0

0,1 0,2 0,2

3,0

0,1

40

45

4,0 5,0 6,0

0,2 0,2 0,3

4,0 5,0

0,25 0,3

50

57

3,0 4,0 5,0 6,0

0,2 0,25 0,3 0,4

3,0; 4,0; 5,0;

0,2 0,25 0,30

65

76

3,0 4,0 5,0 6,0

0,3 0,4 0,45 0,5

3,0 4,0 5,0 6,0

0,30 0,4 0,45 0,5

80

89

4,0 6,0 8,0

0,5 0,7 0,9

4,0 5,0 6,0 7,0 8,0

0,45 0,6 0,7 0,8 0,9

100

108

4,0 6,0 8,0

0,7 1,0 1,3

4,0 5,0 6,0 7,0 8,0

0,7 0,8 1,0 1,0 1,3

125

133

6,0 8,0

2,0 2,7

6,0 7,0 8,0

1,4 1,6 2,0

150

159

8,0 10,0 12,0

2,3 3,2 3,84

8,0

2,3

200

219

8,0 10,0 12,0

4,6 5,1 6,1

8,0 10,0

4,6 5,1

250

273

8,0 10,0 12,0 14,0

7,3 9,2 11,0 12,9

8,0 10,0 12,0

5,6 7,7 9,20

300

325

8,0 10,0 12,0 14,0

8,6 11,0 13,0 15,2

9,0 10,0 12,0

9,70 10,60 12,70

350

377

8,0 10,0 12,0 14,0

12,8 16,0 19,0 22,4

9,0 12,0 14,0

15,10 19,80 23,50

400

426

8.0 10,0 12,0 14,0

15,2 19,0 23,0 26,7

9,0 10,0 12,0 14,0

17,30 19,0 22,0 26,60

500

530

10,0

25,0

10,0

25,0
