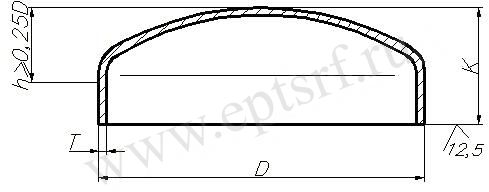

Заглушка эллиптическая ТУ 1462-203-0147016-2001



НД

Материал Категория, исполнение D, мм Т, мм

ТУ 1462-203-0147016-01

сталь 20А, 20С, 20ХФА, 09ГСФ

32-530 2-14

  1. Заглушки по ТУ 1462-203-0147016-2001 предназначены для промысловых трубопроводов, в системах поддержания пластового давления, транспортирующих среды повышенной коррозионной активности, в условиях северной климатической зоны на условное давление до 32 МПа при температуре окружающей среды от – 60°С до + 40°С и температурой транспортируемых сред от +5°С до +40°С.
  2. Заглушки отличаются от заглушек обычного исполнения по ГОСТ 17379-01 и др. повышенными эксплуатационными характеристиками в части:

    • хладостойкости;
    • стойкости к общей и язвенной коррозии;
    • стойкости к водородному охрупчиванию и коррозионному растрескиванию.

DN

D, мм Т, мм Масса, кг Из нерж. стали

Т, мм

Масса, кг

25

32

2,0 3,0 4,0 5,0

0,1 0,1 0,2 0,2

2,0 3,0

0,1 0,1

32

38

3,0 4,0 5,0

0,1 0,2 0,2

3,0

0,1

40

45

4,0 5,0 6,0

0,2 0,2 0,3

4,0 5,0

0,25 0,3

50

57

3,0 4,0 5,0 6,0

0,2 0,25 0,3 0,4

3,0; 4,0; 5,0;

0,2 0,25 0,30

65

76

3,0 4,0 5,0 6,0

0,3 0,4 0,45 0,5

3,0 4,0 5,0 6,0

0,30 0,4 0,45 0,5

80

89

4,0 6,0 8,0

0,5 0,7 0,9

4,0 5,0 6,0 7,0 8,0

0,45 0,6 0,7 0,8 0,9

100

108

4,0 6,0 8,0

0,7 1,0 1,3

4,0 5,0 6,0 7,0 8,0

0,7 0,8 1,0 1,0 1,3

125

133

6,0 8,0

2,0 2,7

6,0 7,0 8,0

1,4 1,6 2,0

150

159

8,0 10,0 12,0

2,3 3,2 3,84

8,0

2,3

200

219

8,0 10,0 12,0

4,6 5,1 6,1

8,0 10,0

4,6 5,1

250

273

8,0 10,0 12,0 14,0

7,3 9,2 11,0 12,9

8,0 10,0 12,0

5,6 7,7 9,20

300

325

8,0 10,0 12,0 14,0

8,6 11,0 13,0 15,2

9,0 10,0 12,0

9,70 10,60 12,70

350

377

8,0 10,0 12,0 14,0

12,8 16,0 19,0 22,4

9,0 12,0 14,0

15,10 19,80 23,50

400

426

8.0 10,0 12,0 14,0

15,2 19,0 23,0 26,7

9,0 10,0 12,0 14,0

17,30 19,0 22,0 26,60

500

530

10,0

25,0

10,0

25,0
