Заглушка эллиптическая ТУ 102-488-95
Заглушки эллиптические предназначены для предприятий нефтегазовой промышленности.
Заглушки эллиптические рассчитаны на эксплуатацию в районах с холодным и умеренным климатом.
- Рабочее давление Ру до 10,0 МПа (100 кгс/см 2)
- Материал: Сталь 20,09Г2С, 17Г1С, 10Г2ФБЮ

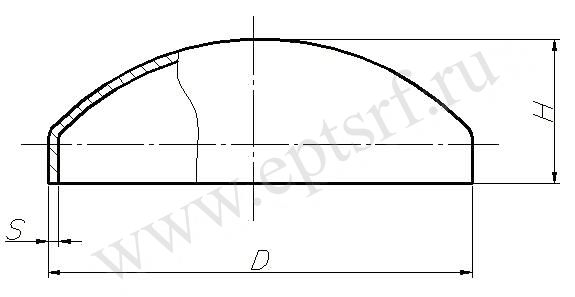

| Dу, мм | Dн, мм | Pраб , МПа (кгс/см2) | H, мм | h, не менее, мм | S, мм | Масса, кг |
| 500 | 530 | 10,0 (100) | 157 | 25 | 15 | 38 |
| 700 | 720 | 5,6 (56) | 220 | 40 | 13 | 64 |
| 7,5 (75) | 220 | 40 | 17 | 83 | ||
| 7,5 (75) | 220 | 40 | 13 | 64 | ||
| 8,5 (85) | 220 | 40 | 20 | 96 | ||
| 800 | 820 | 6,4 (64) | 245 | 40 | 16 | 100 |
| 7,5 (75) | 245 | 40 | 18 | 112 | ||
| 1000 | 1020 | 6,4 (64) | 295 | 40 | 20 | 189 |
| 7,5 (75) | 295 | 40 | 24 | 224 | ||
| 7,5 (75) | 295 | 40 | 24 | 224 | ||
| 8,5 (85) | 315 | 60 | 30 | 292 | ||
| 10,0 (100) | 315 | 60 | 30 | 292 | ||
| 1200 | 1220 | 5,6 (56) | 365 | 60 | 22 | 306 |
| 7,5 (75) | 365 | 60 | 28 | 385 | ||
| 1400 | 1420 | 6,4 (64) | 395 | 60 | 28 | 516 |
| 7,5 (75) | 395 | 60 | 36 | 655 | ||
| 7,5 (75) | 395 | 60 | 28 | 516 | ||
| 8,5 (85) | 395 | 60 | 36 | 620 |
Доставка продукции осуществляется автотранспортом, железнодорожным транспортом, авиатранспортом, а также транспортом компании «ЭнергоПромТехСтрой» до места нахождения заказчика.
