Заглушка эллиптическая ОСТ 36-25-77

1. Настоящий стандарт распространяется на сварные эллиптические заглушки из углеродистой стали наРу £ 2,5 МПа (≈ 25 кгс/см2).

2. Назначение и условия применения заглушек - по ОСТ 36-19-77.

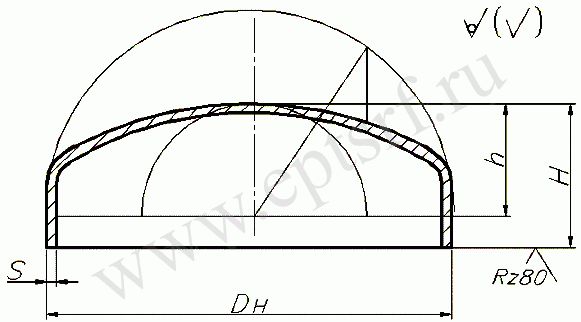

3. Конструкция, размеры, масса и условное давление заглушек должны соответствовать указанным на чертеже и в таблице.

3.1. Расположение сварных швов на заглушках должно соответствовать ОСТ 26-291-71.

3.2. Размер h должен быть не менее 0,2(Dн - S).

Примечание. Допускается изготавливать заглушки из цельного листа (бесшовные).

Размеры, мм

Условное давление Ру, МПа (≈ кгс/см2), не более, для сред

Масса, кг

Dу

Dн

H

S

неагрессивных

среднеагрессивных

600

630

175

7

1,6 (16)

1,0 (10)

25

12

2,5 (25)

2,5 (25)

42

800

820

230

8

1,6 (16)

1,0 (10)

48

14

2,5 (25)

2,5 (25)

84

1000

1020

290

8

1,0 (10)

0,63 (6,3)

76

15

2,5 (25)

1,6 (16)

141

1200

1220

340

9

1,0 (10)

0,63 (6,3)

120

15

1,6 (16)

1,6 (16)

199
