Заглушка эллиптическая ГОСТ 17379-2001

Технические условия — по ГОСТ 17380-2001

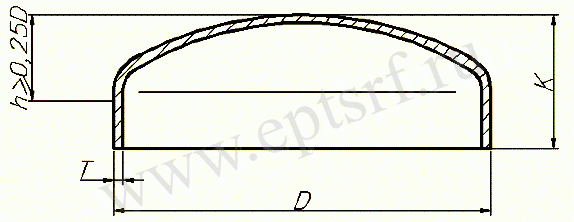

Конструкция и размеры — по ГОСТ 17379-2001
Материал — сталь 20, 09Г2С

Условный проход DN, мм	Наружный диаметр D, мм	Высота заглушки К, мм.	Толщина стенки Т, мм	Номинальное (условное) давление PN, МПа		Масса, кг
Условный проход DN, мм	Наружный диаметр D, мм	Высота заглушки К, мм.	Толщина стенки Т, мм	Ст. 20	09Г2С	Масса, кг
40	45	20	4	16	16	0,20
50	57	30	3	16	16	0,20
			5	16	16	0,30
			8	16	16	0,50
65	76	40	3,5	12,5	16	0,40
65	76	40	6	16	16	0,50
80	89	45	3,5	12,5	12,5	0,60
80	89	45	8	16	16	0,90
100	108	50	4	10	12,5	0,70
	108	50	8	16	16	1,30
	114	50	5	12,5	16	1,00
			8	16	16	1,40
			12	16	16	2,10
125	133	55	4	10	10	0,90
125	133	55	8	16	16	2,00
150	159	65	4,5	8	10	1,50
			8	16	16	2,30
			12	16	16	3,45
200	219	75	6	8	10	3,45
			8	10	12,5	4,60
			10	12,5	16	5,10
			12	16	16	6,10
250	273	85	8	8	10	5,60
			10	10	12,5	7,00
			12	12,5	16	9,20
			14	16	16	11,00
300	325	100	10	10	10	10,60
			12	10	12,5	12,70
			14	12,5	16	14,80
			16	16	16	16,90
350	377	115	9	6,3	8	15,10
350	377	115	12	10	10	19,80
400	426	125	8	4	6,3	15,90
			10	6,3	8	19,00
			12	8	10	22,00
500	530	150	10	6,3	6,3	25,00
			12	6,3	8	30,00
			9	10	10	40,00
			18	10	12,5	45,00
