Тройник ТУ 51-29-81


Условное давление, PN (Ру) От 5,5 МПа до 10,0 МПа
Наружный диаметр, D От 530x273 до 1420x325 мм
Температура, t°С до -60°С
Материал 20, 17Г1С, 09Г2С


Пример условного обозначения

Тройник сварной с накладками с наружным диаметром корпуса (магистрали) 530 мм, ответвление (штуцера) 325 мм на Ру = 7,5 МПа при коэффициенте условий работы 0,6 и на рабочее давление Ру = 7,5 МПа при коэффициенте условий работы 0,75

Тройник ТСН 530-325-7,5-0,6-7,5-0,75 ТУ 51-29-81

Тройник сварной с накладками равнопроходныи с наружным диаметром корпуса 720 мм на Ру = 7,5 МПа при коэффициенте условий работы 0,75

Тройник ТСН 1020-7,5-0,6-10,0-0,75 ТУ 51-29-81

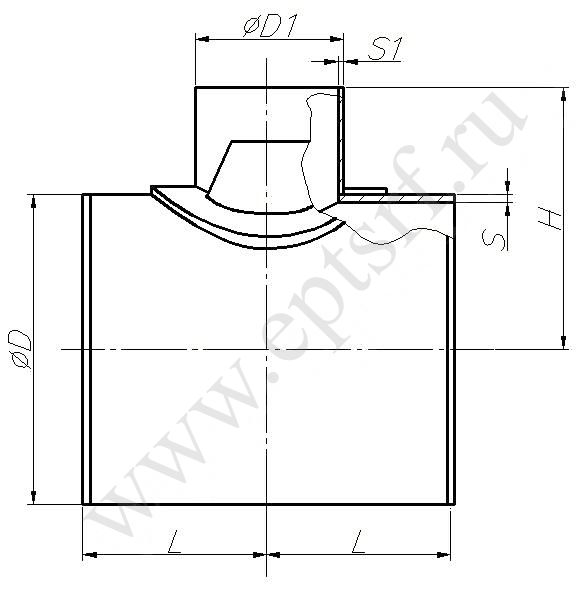

Dy,
мм
D,
мм
S,
мм
D1,
мм
S1,
мм
L,
мм
Н,
мм
PN, МПа (кгс/см2) при коэффициенте
работы трубопровода
Теор. масса,
кг
m=0,6 m=0,75
500 530 14,0 219 12,0 350 400 10,0 (100) 10,0 (100) 148
273 16,0 450 490 10,0(100) 10,0(100) 204
325 12,0 450 490 10,0(100) 10,0(100) 184
426 14,0 500 500 10,0(100) 10,0(100) 257
530 14,0 600 600 10,0 (100) 10,0 (100) 342
700 720 11,3 325 12,0 450 550 6,4(64) 7,5 (75) 211
426 14,0 500 600 6,4(64) 7,5 (75) 267
530 14,0 600 650 6,4(64) 7,5 (75) 358
720 11,3 800 800 6,4(64) 7,5 (75) 530
14,0 325 12,0 450 550 7,5 (75) 10,0(100) 258
426 14,0 500 600 7,5 (75) 10,0 (100) 312
530 14,0 600 650 7,5 (75) 10,0(100) 399
720 14,0 800 800 7,5 (75) 10,0 (100) 623
16,0 325 12,0 450 550 10,0(100) 10,0 (100) 290
426 14,0 500 600 10,0(100) 10,0 (100) 360
18,0 530 14,0 600 650 10,0(100) 10,0(100) 503
720 18,0 800 800 10,0(100) 10,0(100) 807
1000 1020 16,0 325 12,0 450 700 6,4(64) 7,5 (75) 395
426 14,0 500 750 6,4(64) 7,5 (75) 467
530 14,0 600 800 6,4(64) 7,5 (75) 603
720 11,3 800 900 6,4(64) 7,5 (75) 807
1020 16,0 1050 1050 6,4(64) 7,5 (75) 1333
18,4 325 12,0 450 700 7,5 (75) 7,5 (75) 452
426 14,0 500 750 7,5 (75) 7,5 (75) 532
530 14,0 600 800 7,5 (75) 7,5 (75) 685
720 14,0 800 900 7,5 (75) 7,5 (75) 998
1020 18,4 1050 1050 7,5 (75) 7,5 (75) 1534
21,5 325 12,0 450 700 7,5 (75) 10,0(100) 525
426 14,0 500 750 7,5 (75) 10,0(100) 607
530 14,0 600 800 7,5 (75) 10,0(100) 772
720 16,0 800 900 7,5 (75) 10,0 (100) 1117
1020 21,5 1 050 1 050 7,5 (75) 10,0 (100) 1793
26,0 325 12,0 450 700 10,0(100) 10,0 (100) 618
426 14,0 500 750 10,0(100) 10,0(100) 719
530 14,0 600 800 10,0(100) 10,0(100) 917
720 18,0 800 900 10,0(100) 10,0(100) 1333
1020 26,0 1 050 1 050 10,0(100) 10,0 (100) 2 173
1200 1220 19,1 325 12,0 450 800 6,4 (64) 7,5 (75) 545
426 14,0 500 850 6,4(64) 7,5 (75) 634
530 14,0 600 900 6,4(64) 7,5 (75) 783
720 11,3 800 1000 6,4(64) 7,5 (75) 1109
1020 16,0 1050 1150 6,4(64) 7,5 (75) 1684
1 200 1220 19,1 1220 19,1 1 250 1250 6,4(64) 7,5 (75) 2 273
20,5 325 12,0 450 800 7,5 (75) 7,5 (75) 584
426 14,0 500 850 7,5 (75) 7,5 (75) 678
530 14,0 600 900 7,5 (75) 7,5 (75) 837
720 14,0 800 1000 7,5 (75) 7,5 (75) 1215
22,0 1020 18,4 1 050 1150 7,5 (75) 7,5 (75) 1937
1220 22,0 1250 1250 7,5 (75) 7,5 (75) 2 629
26,0 325 12,0 450 800 7,5 (75) 10,0(100) 722
426 14,0 500 850 7,5 (75) 10,0 (100) 853
530 14,0 600 900 7,5 (75) 10,0 (100) 1 055
720 14,0 800 1000 7,5 (75) 10,0(100) 1 494
1020 21,5 1050 1150 7,5 (75) 10,0(100) 2 308
1220 26,0 1 250 1 250 7,5 (75) 10,0 (100) 3 109
1400 1420 23,2 325 12,0 450 900 6,4(64) 7,5 (75) 772
426 14,0 500 950 6,4(64) 7,5 (75) 873
530 14,0 600 1000 6,4(64) 7,5 (75) 1090
720 11,3 800 1100 6,4 (64) 7,5 (75) 1498
1020 16,0 1050 1 250 6,4(64) 7,5(75) 2 218
1220 19,1 1250 1350 6,4(64) 7,5 (75) 2 885
1420 23,2 1450 1450 6,4(64) 7,5 (75) 3 706
24,3 325 12,0 450 900 7,5 (75) 7,5 (75) 792
426 14,0 500 950 7,5 (75) 7,5 (75) 912
530 14,0 600 1000 7,5 (75) 7,5 (75) 1120
25,8 720 14,0 800 1 100 7,5 (75) 7,5 (75) 1685
1020 18,4 1 050 1 250 7,5 (75) 7,5 (75) 2 485
26,7 1220 22,0 1250 1350 7,5 (75) 7,5 (75) 3 318
1420 26,7 1450 1450 7,5 (75) 7,5 (75) 4 263
25,8 325 12,0 450 900 7,5 (75) 10,0(100) 840
426 14,0 500 950 7,5 (75) 10,0(100) 1 143
26,7 530 14,0 600 1 000 7,5 (75) 10,0(100) 1 240
720 14,0 800 1100 7,5 (75) 10,0 (100) 1 685
31,9 1020 21,5 1 050 1250 7,5 (75) 10,0 (100) 3 040
1220 26,0 1 250 1350 7,5 (75) 10,0 (100) 3 830
1420 31,9 1450 1450 7,5 (75) 10,0(100) 5 220
325 12,0 450 900 10,0(100) 10,0(100) 990
426 14,0 500 950 10,0 (100) 10,0 (100) 1413
