Тройник ТУ 1468-010-593377520-2003

Тройники ТУ 1468-010-593377520-2003
Соединительные детали трубопроводов стальные бесшовные приварные по ТУ 1468-010-593377520-2003 предназначены для внутрипромысловых трубопроводов, транспортирующих продукцию нефтяных скважин при давлении до 10 МПа, а также пресную и подтоварную воду в системах заводнения пластов при давлении до 24 МПа с температурой транспортируемых сред от 0 до +80°С на нефтяных месторождениях ОАО «ТНК».

Конструкция и размеры деталей по ТУ 1468-010-593377520-2003 соответствуют ГОСТ 30753-2001, ГОСТ 17375-2001, ГОСТ 17376-2001, ГОСТ 17378-2001, ГОСТ 17379-2001, технические требования по ГОСТ 17380-2001.

Материал: сталь марок 20А, 20С, 20ФА, 13ХФА, 09ГСФ и др. согласно ТУ1468-010-593377520-2003.

Изготавливаемые детали по ТУ 1468-010-593377520-2003 отличаются от деталей по ГОСТ17380-2001 повышенной стабильностью механических характеристик, повышенной трещиностойкостью, низкой температурой вязко-хрупкого перехода, повышенной стойкостью к общей и язвенной коррозии, стойкостью к сульфидному коррозионному растрескиванию и образованию водородных трещин.

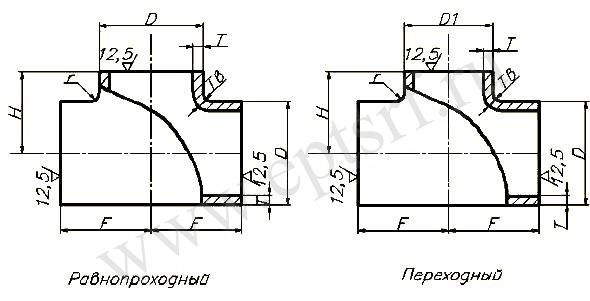

Обозначения:

DN - условный проход;
D - наружный диаметр торцов равнопроходных тройников; больший наружный диаметр торцов переходных тройников;
D1 - меньший наружный диаметр торцов переходных тройников;
Т - толщина стенки деталей на торцах диаметра D;
Т1 - толщина стенки деталей на торцах диаметра D1;
Тв - толщина стенки тройников в зоне сопряжения магистрали и ответвления;
F - размер между плоскостью торца магистрали и центром торца ответвления тройников;
Н - размер между плоскостью торца ответвления и центрами торцов магистрали тройников;
r - радиус наружной поверхности тройников в зоне сопряжения магистрали и ответвления в плоскости, проходящей через центры торцов;

Примеры условных обозначений:

- тройник D =108,0 мм, Т=6,0 мм из стали 20ФА:
Тройник 108х6 – 20ФА- ТУ 1468-010-593377520-2003.

Технические характеристики:

Тройники исполнения 2

DN	D, мм	T, мм	D1, мм	T1, мм	F, мм	H, мм
15	20	2,0 3,0 4,0	–	–	25	15
20	25	2,0 3,0 4,0	–	–	29	20
25	32	2,0 3,0 4,0	–	–	38	25
40	45	2,5 4,0 5,0	–	–	40	40
50	57	3,0 4,0 5,0	45	2,5 3,0 4,0	50	45
50	57	3,0 4,0 5,0	–	–	50	45
65	76	3,5 6,0 7,0	–	–	65	60
80	89	3,5 6,0 8,0	57	3,0 4,0 5,5	80	70
80	89	3,5 6,0 8,0	–	–	80	70
100	108	4,0 6,0 8,0 9,0	89	4,0 6,0 8,0 8,0	100	80
100	108	4,0 6,0 8,0 9,0	–	–	100	80
100	114	4,0 5,0 6,0 9,0	–	–	100	90
150	159	4,5 6,0 8,0 10,0 12,0	108	–	130	110
150	159	4,5 6,0 8,0 10,0 12,0	–	–	130	110
200	219	6,0 8,0 10,0 12,0	159	–	160	140
200	219	6,0 8,0 10,0 12,0	–	–	160	140
250	273	8,0 10,0 12,0	–	–	220	200
300	325	8,0 10,0 12,0	–	–	220	200

Тройники исполнения 1

DN	D, мм	T, мм	D1, мм	T1, мм	F, мм	H, мм
15	21,3	2,0 3,0 4,0	–	2,0 3,0 4,0	25	25
20	26,9	2,0 3,2 4,0	–	2,0 3,2 4,0	29	29
25	33,2	2,3 3,2 4,5	–	2,3 3,2 4,5	38	38
