Тройник ОСТ 36-46-81


Тройники сварные равнопроходные (переходные) предназначены для соединения труб технологических трубопроводов в интервале температур от минус 20°С до плюс 200°С с давлением до 10 МПа


Материал: трубы по ГОСТ 8731 группа "В", 8733 группа "В" ГОСТ 550

Обозначение при заказе тройника переходного Dy 250 мм - dy 200 мм, S=20MM-s= 16мм:
Тройник 250х20-200х16 ОСТ 36-46-81.

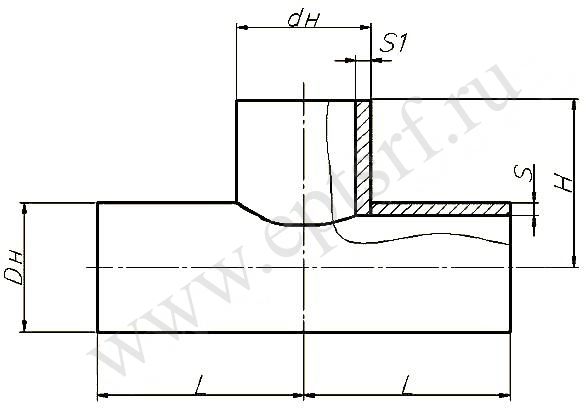

Наружный диаметр /мм/ Dh Толщина стенки S /мм/ Наружный диаметр /мм/ dн Толщина стенки S1 /мм/ Условное давление Ру, МПа (кгс/см2) Длина заготовки L /мм/ Н /мм/ Масса тройника не более /кг/
неагрес. среднеагрес.
76 6 45 3 10.0 (100) - 140 140 3.2
76 8 45 5 - 10.0 (100) 140 140 4.2
76 6 57 4 10.0 (100) - 140 140 3.4
76 8 57 5 - 10.0 (100) 140 140 4.4
89 6 57 4 10.0 (100) - 140 150 3.9
89 8 57 6 - 10.0 (100) 140 150 5.2
89 6 76 6 6.3 (63) - 140 150 4.3
89 8 76 6 10.0 (100) - 140 150 5.3
89 10 76 8 - 10.0 (100) 140 150 6.6
108 8 89 8 10.0 (100) 6.3 (63) 150 160 7.5
108 10 89 10 - 10.0 (100) 150 160 9.2
133 10 89 6 10.0 (100) 6.3 (63) 150 170 10.1
133 12 89 10   10.0 (100) 150 170 12.5
133 8 108 8 6.3 (63) 4.0 (40) 160 170 9.7
133 10 108 8 10.0 (100) 6.3 (63) 160 170 11.4
133 12 108 10 - 10.0 (100) 160 170 13.6
159 12 89 6 10.0 (100) - 150 190 14.0
159 12 89 6 10.0 (100) - 150 190 14.0
159 8 108 6 6.3 (63) 4.0 (40) 160 190 10.8
159 12 108 8 10.0 (100) 6.3 (63) 160 190 15.8
159 8 133 8 6.3 (63) 4.0 (40) 170 190 12.5
159 12 133 10 10.0 (100) 6.3 (63) 170 190 17.6
219 16 133 10 10.0 (100) . 6.3 (63) 170 220 29.5
219 10 159 8 6.3 (63) 4.0 (40) 200 220 23.0
219 16 159 12 10.0 (100) 6.3 (63) 200 220 35.5
273 20 133 10 10.0 (100) 6.3 (63) 170 250 44.5
273 20 159 12 10.0 (100) 6.3 (63) 200 250 52.9
273 12 219 10 6.3 (63) 2.5 (25) 220 250 37.8
273 16 219 12 6.3 (63) 4.0 (40) 220 250 48.8
273 20 219 16 10.0 (100) 6.3 (63) 220 250 61.0
325 25 159 12 10.0 (100) 6.3 (63) 200 270 76.1
325 16 219 10 6.3 (63) 4.0 (40) 220 270 57.2
325 25 219 16 10.0 (100) 6.3 (63) 220 270 85.6
325 10 273 8 4.0 (40) 2.5 (25) 250 270 41.5
325 16 273 10 6.3 (63) 4.0 (40) 250 270 62.7
325 25 273 20 10.0 (100) 6.3 (63) 250 270 100.0
377 16 219 10 6.3 (63) 4.0 (40) 220 300 65.1
377 25 219 16 10.0 (100) 6.3 (63) 220 300 99.9.
377 16 273 10 6.3 (63) 4.0 (40) 250 300 73.6
377 25 273 20 10.0 (100) 6.3 (63) 250 300 116.3
377 12 325 10 4.0 (40) 2.5 (25) 270 300 62.3
377 16 325 10 6.3 (63) 4.0 (40) 270 300 78.1
377 25 325 25 10.0 (100) 6.3 (63) 270 300 131.3
426 16 273 10 4.0 (40) 2.5 (25) 250 320 82.5
426 20 273 12 6.3 (63) 4.0 (40) 250 320 102.0
426 16 325 10 4.0 (40) 2.5 (25) 270 320 88.1
426 20 325 16 6.3 (63) 6.3 (63) 270 320 113.3
426 16 377 12 4.0 (40) 2.5 (25) 300 320 99.5
426 20 377 20 6.3 (63) 4.0 (40) 300 320 131.5
