Тройник ОСТ 36-24-77

Краткая техническая характеристика:
Условное давление, Ру, МПа	до 2,5
Наружный диаметр, Dн	325-1620 мм
Температура, tºC	От -30ºС до +300ºС
Материал	Ст3сп, 20, 09Г2С

Тройники сварные предназначаются для соединения труб из углеродистой стали при строительстве технологических трубопроводов, в том числе трубопроводов, на которые распространяются «Правила» Гостехнадзора, на предприятиях химической, нефтехимической, нефтяной, металлургической и др. отраслей промышленности.

Стандарт распространяется на сварные равнопроходные и переходные тройники из углеродистой стали на Ру ≤ 2,5 МПа.

Пример условного обозначения равнопроходного тройника Dн=820 мм, S=16 мм из ст.ВСт3СП:
Тройник ТС 820х16 ВСТ3СП ОСТ 36-24-77

Пример условного обозначения переходного тройника Dн=820 мм, dн=530 мм, S1=10 мм и S2=7 мм из ст.ВСт3СП:
Тройник ТС 820х10-530х7 ВСт3СП ОСТ 36-24-77.

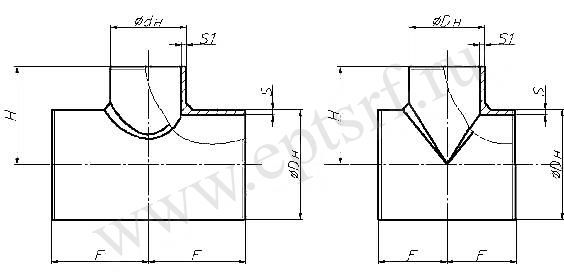

Dу, мм	Dн, мм	S, мм	dн, мм	S1, мм	L, мм	H, мм	Pу, МПа (кгс/см2), не более для сред		Масса, кг
Dу, мм	Dн, мм	S, мм	dн, мм	S1, мм	L, мм	H, мм	неагрессивных	средне-агрессивных	Масса, кг
500	530	7	325	6	400	400	1,6 (16)	1,0 (10)	78,0
		10		6			2,5 (25)	-	107,0
		10		8			-	1,6 (16)	110,0
		14		10			-	2,5 (25)	160,0
		7	426	7			1,6 (16)	1,0 (10)	82,0
		10		8			2,5 (25)	1,6 (16)	112,0
		14		12			-	2,5 (25)	158,0
		7	530	7			1,6 (16)	1,0 (10)	85,0
		10		10			2,5 (25)	1,6 (16)	121,0
		14		14			-	2,5 (25)	168,0
600	630	8	325	6	450	450	1,6 (16)	1,0 (10)	115,0
		12		8			2,5 (25)	1,6 (16)	171,0
		15		10			-	2,5 (25)	213,0
		8	426	7			1,6 (16)	1,0 (10)	119,0
		12		8			2,5 (25)	1,6 (16)	172,0
		15		12			-	2,5 (25)	220,0
		8	530	7			1,6 (16)	1,0 (10)	121,0
		12		10			2,5 (25)	1,6 (16)	180,0
		15		14			-	2,5 (25)	228,0
		8	630	8			1,6 (16)	1,0 (10)	127,0
		12		12			2,5 (25)	1,6 (16)	190,0
		15		15			-	2,5 (25)	237,0
800	820	8	426	7	550	550	1,0 (10)	0,63 (6,3)	184,0
		10		7			1,6 (16)	1,0 (10)	227,0
		14		8			-	1,6 (16)	318,0
		16		8			2,5 (25)	-	364,0
		20		12			-	2,5 (25)	445,0
		8	530	7			1,0 (10)	0,63 (6,3)	186,0
		10		7			1,6 (16)	1,0 (10)	228,0
		14		10			-	1,6 (16)	318,0
		16		10			2,5 (25)	-	359,0
		20		14			-	2,5 (25)	451,0
		8	630	8			1,0 (10)	0,63 (6,3)	189,0
		10		8			1,6 (16)	1,0 (10)	229,0
		14		12			-	1,6 (16)	326,0
		16		12			2,5 (25)	-	368,0
		20		15			-	2,5 (25)	458,0
		8	820	8			1,0 (10)	0,63 (6,3)	199,0
		10		10			1,6 (16)	1,0 (10)	249,0
		14		14			-	1,6 (16)	347,0
		16		16			2,5 (25)	-	396,0
		20		20			-	2,5 (25)	493,0
1000	1020	8	530	7	650	650	1,0 (10)	0,63 (6,3)	269,0
		12		7			1,6 (16)	1,0 (10)	393,0
		16		10			-	1,6 (16)	525,0
		20		10			2,5 (25)	-	647,0
		8	630	8			1,0 (10)	0,63 (6,3)	273,0
		12		8			1,6 (16)	1,0 (10)	397,0
		16		12			-	1,6 (16)	531,0
		20		12			2,5 (25)	-	653,0
		8	820	8			1,0 (10)	0,63 (6,3)	265,0
		12		10			1,6 (16)	1,0 (10)	409,0
		16		14			-	1,6 (16)	547,0
		20		16			2,5 (25)	-	674,0
		8	1020	8			1,0 (10)	0,63 (6,3)	288,0
		12		12			1,6 (16)	1,0 (10)	431,0
		16		16			-	1,6 (16)	573,0
		20		20			2,5 (25)	-	715,0
1200	1220	10	820	8	750	750	1,0 (10)	0,63 (6,3)	461,0
		16		10			1,6 (16)	1,0 (10)	722,0
		18		14			-	1,6 (16)	824,0
		10	1020	8			1,0 (10)	0,63 (6,3)	467,0
		16		12			1,6 (16)	1,0 (10)	738,0
		18		16			-	1,6 (16)	846,0
		10	1 220	10			1,0 (10)	0,63 (6,3)	491,0
		16		16			1,6 (16)	1,0 (10)	783,0
		18		18			-	1,6 (16)	879,0
1 400	1 420	12	820	8	850	850	1,0 (10)	0,63 (6,3)	716,0
		18	820	10			1,6 (16)	1,0 (10)	1 061,0
		12	1 020	8			1,0 (10)	0,63 (6,3)	726,0
		18	1 020	12			1,6 (16)	1,0 (10)	1 070,0
		12	1 220	10			1,0 (10)	0,63 (6,3)	738,0
		18	1 220	16			1,6 (16)	1,0 (10)	1 113,0
		12	1 420	12			1,0 (10)	0,63 (6,3)	769,0
		18	1 420	18			1,6 (16)	1,0 (10)	1 150,0
