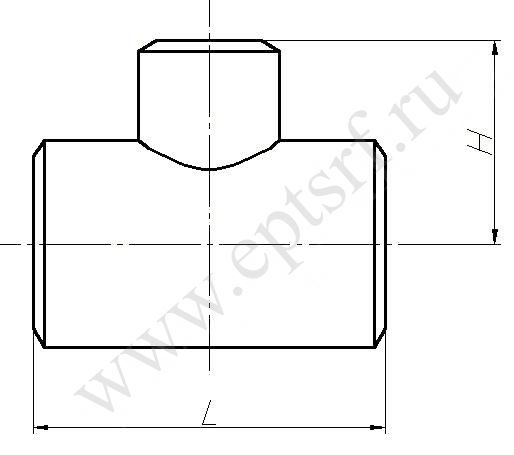

Тройник ОСТ 34-10-764-97


Материал по ОСТ 34 10.747 раздел 4,5,9,11

Условное давление Ру, МПа (кгс/см2)

Рабочее давление Рраб. МПа (кгс/см2)

для температуры рабочей среды °С

200

250

300

350

2,5(25,0)

2,20(22,0)

2,20(22,0)

1,90(19,0)

1,70(17,0)

1,6(16,0)

1,60(16,0)

1,40(14,0)

1,20(12,0)

-

1,0 (10,0)

1,00(10,0)

0,90(9,0)

0,75(7,5)

-

0,63 (6,3)

0,60(6,0)

0,54(5,4)

0,48(4,8)

-

0,40 (4,0)

0,40(4,0)

0,35(3,5)

0,30(3,0)

-


Обозначение

по стандарту

Dу

Dу1

Размеры присоед. труб

L

H

Масса, кг

к корпусу

к штуцеру





001

80

50

89х3,5

57х3

300

145

3,2

002

80

65

89х3,5

76х3

300

145

3,5

003

100

65

108х4

76х3

300

155

5,0

004

100

80

108х4

89х3,5

300

155

5,2

005

125

32

133х4

38х2

250

170

4,8

006

125

40

133х4

45х2,5

250

170

4,9

007

125

50

133х4

57х3

300

170

6,0

008

125

65

133х4

76х3

300

170

6,2

009

125

80

133х4

89х3,5

350

190

7,4

011

125

100

133х4

108х4

350

190

8,2

013

150

50

159х5

57х3

300

180

7,4

014

150

65

159х5

76х3

300

180

8,4

015

150

80

159х5

89х3,5

350

180

9,9

016

150

100

159х5

108х4

350

200

10,8

017

150

125

159х5

133х4

400

200

12,4

019

200

65

219х7

76х3

300

210

14,3

020

200

80

219х7

89х3,5

350

210

16,7

021

200

100

219х7

108х4

350

230

17,3

022

200

125

219х7

133х4

400

230

20,3

023

200

150

219х7

159х5

400

230

21,0

024

250

65

273х8

76х3

300

240

21,5

025

250

80

273х8

89х3,5

350

240

25,1

026

250

100

273х8

108х4

350

260

25,4

027

250

125

273х8

133х4

400

260

29,7

028

250

150

273х8

159х5

400

260

30,4

029

250

200

273х8

219х7

400

280

34,2

030

300

50

325х8

57х3

400

265

31,3

031

300

65

325х8

76х3

400

265

40,6

032

300

80

325х8

89х3,5

400

265

40,2

033

300

100

325х8

108х4

400

285

40,4

034

300

125

325х8

133х4

400

285

41,0

035

300

150

325х8

159х5

400

285

41,4

036

300

200

325х8

219 7

500

305

55,3

039

300

250

325х8

273 8

500

305

66,2

040

350

50

377х9

57х3

400

290

39,8

041

350

65

377х9

76х3

400

290

53,9

042

350

80

377х9

89х3,5

400

290

54,0

043

350

100

377х9

108х4

400

310

54,1

044

350

125

377х9

133х4

400

310

54,0

045

350

150

377х9

159 5

400

310

55,0

046

350

200

377х9

219 7

600

330

82,7

047

350

250

377х9

273 8

600

330

140,6

049

350

300

377х9

325 8

600

350

169,8

051

400

32

426х10

38х2

400

315

48,9

052

400

40

426х10

45х2,5

400

315

48,9

053

400

50

426х10

57х3

400

315

49,0

054

400

65

426х10

76х3

400

315

65,1

055

400

80

426х10

89х3,5

400

315

64,0

056

400

100

426х10

108х4

400

335

65,2

057

400

125

426х10

133х4

500

335

81,2

058

400

150

426х10

159х5

500

335

82,4

059

400

200

426х10

219 7

600

335

101,4

060

400

250

426х10

273 8

600

335

102,9

063

400

300

426х10

325 8

700

375

129,7

066

400

350

426х10

377х9

700

375

134,6





010

125

80

133х4

89х3,5

350

190

7,1

012

125

100

133х4

108х4

350

190

7,5

018

150

125

159х5

133х4

400

200

11,5

037

300

200

325х8

219 7

500

305

41,8

038

300

250

325х8

273 8

500

305

43,4

048

350

250

377х9

273 8

600

330

63,0

050

350

300

377х9

325 8

600

350

66,7

061

400

250

426х10

273 8

600

355

76,2

064

400

300

426х10

325 8

700

375

103,3

067

400

350

426х10

377х9

700

375

103,4

069

500

125

530х8

133х4

500

385

70,8

070

500

150

530 8

159 5

500

385

71,8

071

500

200

530 8

219 7

600

405

86,9

072

500

250

530 8

273 8

600

405

91,8

073

500

300

530 8

325 8

700

425

107,2

075

500

350

530 8

377 9

700

425

129,3

077

500

400

530 8

426 10

700

445

132,3

081

600

300

630 12

325 8

700

475

150,5

083

600

350

630 12

377 9

700

475

156,5

085

600

400

630 12

426 10

800

495

180,8

087

600

500

630 12

530х8

800

495

208,4

090

700

100

720 9

108 4

600

480

115,9

091

700

125

720 9

133 4

600

480

116,9

092

700

150

720 9

159 5

600

480

116,0

093

700

200

720 9

219 7

600

500

119,6

094

700

250

720 9

273 8

750

500

185,2

095

700

250

720 9

273 6

750

520

148,4

097

700

300

720 9

325 8

750

520

188,2

098

700

350

720 9

377 9

750

520

195,6

100

700

400

720 9

426 10

900

540

279,4

102

700

500

720 9

530х8

900

540

281,8

104

700

600

720 9

630х12

900

580

297,9

107

800

200

820 11

219 7

600

550

168,0

108

800

250

820 11

273 8

750

550

214,2

110

800

300

820 11

325 8

750

570

217,6

112

800

350

820 11

377 9

750

570

266,6

114

800

400

820 11

426 10

1000

590

354,7

116

800

500

820 11

530х8

1000

590

365,4

118

800

600

820 11

630х12

1000

630

428,0

121

800

700

820 11

720х9

1100

630

477,3

124

1000

200

1020х14

219х7

750

650

333,8

128

1000

300

1020х14

325х8

750

670

336,1

130

1000

350

1020х14

377х9

750

670

342,5

132

1000

400

1020х14

426 10

1000

690

456,1

134

1000

500

1020х14

530х8

1000

690

530,5

137

1000

600

1020х14

630х12

1000

730

548,4

140

1000

700

1020х14

720х9

1200

730

676,7

143

1000

800

1020х14

820х11

1200

730

735,8

146

1200

150

1220х14

159х5

850

730

453,2

147

1200

200

1220х14

219х7

850

750

454,0

149

1200

250

1220х14

273х8

850

750

458,9

151

1200

300

1220х14

325х8

850

770

460,6

153

1200

350

1220х14

377х9

850

770

452,6

155

1200

400

1020х14

426х10

1000

790

652,3

157

1200

500

1020х14

530х8

1000

790

650,4

160

1200

600

1020х14

630х12

1000

830

670,0

163

1200

700

1220х14

720х9

1200

830

884,6

166

1200

800

1220х14

820х11

1200

830

901,9

РУ1,6 МПа (16 кгс/см2).

062

400

250

426х9

273х6

600

355

60,2

065

400

300

426х9

325 6

700

375

71,3

068

400

350

426х10

377х9

700

375

73,5

074

500

300

530 8

325 6

700

425

103,1

076

500

350

530 8

377 9

700

425

104,9

078

500

400

530 8

426 9

700

445

106,6

079

600

200

630 8

219 6

600

455

94,5

080

600

250

630 8

273 6

600

455

95,3

082

600

300

630 8

325 6

700

475

113,0

084

600

350

630 8

377 9

700

475

132,8

086

600

400

630 8

426 9

800

495

153,3

088

600

500

630 8

530х8

800

495

157,9

096

700

300

720 9

325 6

750

500

125,6

099

700

350

720 9

377 9

750

520

149,7

101

700

400

720 9

426 9

900

540

182,2

103

700

500

720 9

530х8

900

540

218,4

105

700

600

720 9

630х8

900

580

230,9

109

800

250

820х9

273х6

750

550

137,4

111

800

300

820х9

325 6

750

570

171,4

113

800

350

820х9

377 9

750

570

168,8

115

800

400

820х9

426 9

1000

590

245,0

117

800

500

820х9

530х8

1000

630

230,2

119

800

600

820х9

630х8

1000

630

296,1

122

800

700

820х9

720х9

1100

630

376,8

125

1000

200

1020х10

219х6

750

650

261,9

126

1000

250

1020х14

273х8

750

650

332,6

127

1000

250

1020х10

273х6

750

650

260,7

129

1000

300

1020х10

325х6

750

670

263,0

131

1000

350

1020х10

377х9

750

670

263,2

133

1000

400

1020х10

426 9

1000

690

349,6

135

1000

500

1020х10

530х8

1000

690

353,9

138

1000

600

1020х10

630х8

1000

730

438,4

141

1000

700

1020х10

720х9

1200

730

530,6

144

1000

800

1020х14

820х9

1200

730

537,4

148

1200

200

1220х11

219х6

850

770

356,8

150

1200

250

1220х11

273х6

850

770

358,1

152

1200

300

1220х11

325х6

850

770

355,2

154

1200

350

1220х11

377х9

850

770

356,3

156

1200

400

1220х11

426х9

1000

790

422,9

158

1200

500

1220х11

530х8

1000

790

522,8

161

1200

600

1220х11

630х8

1000

830

535,8

164

1200

700

1220х11

720х9

1200

830

647,9

167

1200

800

1220х11

820х9

1200

830

792,7

169

1200

1000

1220х11

1020х10

1400

890

948,8

171

1400

200

1420х14

219х6

850

850

480,4

172

1400

250

1420х14

273х6

850

850

417,0

173

1400

300

1420х14

325х6

850

870

420,9

175

1400

350

1420х14

377х9

850

870

422,8

177

1400

400

1420х14

426х9

1000

890

488,8

179

1400

500

1420х14

530х8

1000

890

618,4

181

1400

600

1420х14

630х8

1000

930

638,8

184

1400

700

1420х14

720х9

1200

930

880,0

187

1400

800

1420х14

820х9

1200

930

878,5

190

1400

1000

1420х14

1020х10

1500

990

1151,8

193

1400

1200

1420х14

1220х11

1800

990

1427,2

196

1600

200

1620х14

219х6

700

990

500,5

197

1600

250

1620х14

273х6

800

990

570,7

198

1600

300

1620х14

325х6

800

970

571,1

199

1600

350

1620х14

377х9

900

970

644,7

201

1600

400

1620х14

426х9

900

990

652,6

203

1600

500

1620х14

530х8

1000

990

714,2

206

1600

600

1620х14

630х8

1000

1030

847,0

209

1600

700

1620х14

720х9

1200

1030

1027,0

212

1600

800

1620х14

820х9

1200

1030

1038,3

215

1600

1000

1620х14

1020х10

1500

1090

1479,0

218

1600

1200

1620х14

1220х11

1800

1090

1782,1

221

1600

1400

1620х14

1420х14

2100

1130

2174,7

РУ1,0 МПа (10кгс/см2).

089

600

500

630 8

530х8

800

495

128,8

106

700

600

720 9

630х8

900

580

172,5

120

800

600

820х9

630х8

1000

630

239,7

123

800

700

820х9

720х9

1100

630

252,3

136

1000

500

1020х10

530х8

1000

690

343,2

139

1000

600

1020х10

630х8

1000

730

353,0

142

1000

700

1020х10

720х9

1200

730

415,4

145

1000

800

1020х14

820х9

1200

730

418,8

159

1200

500

1220х11

530х8

1000

790

412,6

162

1200

600

1220х11

630х8

1000

830

428,9

165

1200

700

1220х11

720х9

1200

830

510,0

168

1200

800

1220х11

820х9

1200

830

490,6

170

1200

1000

1220х11

1020х10

1400

890

717,4

174

1400

300

1420х14

325х6

850

870

414,0

176

1400

350

1420х14

377х9

850

870

414,1

178

1400

400

1420х14

426х9

1000

890

487,1

180

1400

500

1420х14

530х8

1000

890

481,3

182

1400

600

1420х14

630х8

1000

930

487,7

185

1400

700

1420х14

720х9

1200

930

587,8

188

1400

800

1420х14

820х9

1200

930

758,0

191

1400

1000

1420х14

1020х10

1500

990

899,5

194

1400

1200

1420х14

1220х11

1800

990

1115,4

200

1600

350

1620х14

377х9

900

970

503,6

202

1600

400

1620х14

426х9

900

990

501,2

204

1600

500

1620х14

530х8

1000

990

559,3

207

1600

600

1620х14

630х8

1000

1030

558,0

210

1600

700

1620х14

720х9

1200

1030

834,9

213

1600

800

1620х14

820х9

1200

1030

821,6

216

1600

1000

1620х14

1020х10

1500

1090

1044,3

219

1600

1200

1620х14

1220х11

1800

1090

1481,4

222

1600

1400

1620х14

1420х14

2100

1130

1763,4

РУ0,6 МПа (6кгс/см2).

183

1400

600

1420х14

630х8

1000

930

482,1

186

1400

700

1420х14

720х9

1200

930

575,1

189

1400

800

1420х14

820х9

1200

930

591,4

192

1400

1000

1420х14

1020х10

1500

990

749,7

195

1400

1200

1420х14

1220х11

1800

990

871,3

205

1600

500

1620х14

530х8

1000

990

558,5

208

1600

600

1620х14

630х8

1000

1030

546,3

211

1600

700

1620х14

720х9

1200

1030

657,0

214

1600

800

1620х14

820х9

1200

1030

652,7

217

1600

1000

1620х14

1020х10

1500

1090

822,4

220

1600

1200

1620х14

1220х11

1800

1090

988,4

223

1600

1400

1620х14

1420х14

2100

1130

1221,9
