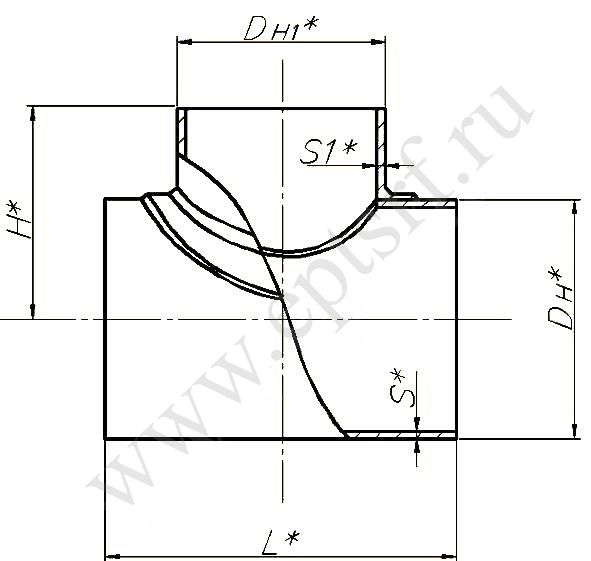

Тройник ОСТ 34-10-513-90


Материал – 08Х18Н10Т

Условное давление Рy, МПа (кгс/см²)

Рабочее давление Р раб МПа (кгс/см²) для температуры рабочей среды, С°

200

300

2,5(25,0)

2,2(22,0)

2,2(22,0)

1.6(16.0)

1.6(16.0)

1.4(14.0)

1.0(10.0)

1.0(10.0)

0.90(9.0)

0.63(6,3)

0.6(6.0)

0.54(5.4)


Обозначение

Условные проходы

Размер присоед. труб

DH

DH1

S

S1


L

H

Масса, кг

Dy

Dy1

к корпусу

к штуцеру

Ру 2.5 МПа (25 кгс/см²)

01ОСТ34-10-513-90

350

100

377×6

108×5

377

108

6

5

500

330

30.36

02

350

125

377×6

133×6

377

133

6

6

500

330

31.7

03

350

150

377×6

159×6

377

159

6

6

500

330

32.4

04

350

200

377×6

220×7

377

219

6

7

550

330

37.6

06

400

150

426×8

159×6

426

159

8

6

600

350

54.4

07

400

200

426×8

220×7

426

219

8

7

600

350

55.2

10

500

100

530×8

108×5

530

108

8

5

700

400

75.5

11

500

125

530×8

133×6

530

133

8

6

700

400

76.5

12

500

150

530×8

159×6

530

159

8

6

700

400

77.1

13

500

200

530×8

220×7

530

219

8

7

700

400

79.2

14

500

200

530×8

219×11

530

219

8

11

700

400

79.3

15

500

250

530×8

273×11

530

273

8

11

700

400

85.5

18

600

200

630×12

220×7

630

219

12

7

750

450

144.2

05

350

300

377×6

325×12

377

325

8

12

550

330

54.9

08

400

300

426×8

325×12

426

325

8

12

600

350

53.3

16

500

300

530×8

325×12

530

325

8

12

700

400

88.2

19

600

350

630×12

377×6

630

377

12

6

820

450

161.1

20

600

400

630×12

426×8

630

426

12

8

820

450

165.4
