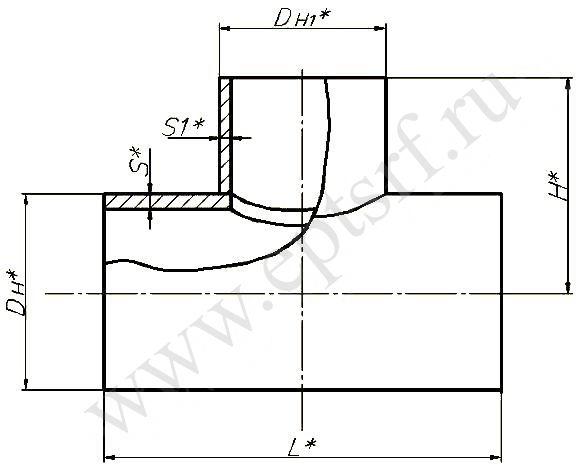

Тройник ОСТ 34-10-511-90

Материал – 08Х18Н10Т

Условное давление Рy, МПа (кгс/см²)	Рабочее давление Р раб МПа (кгс/см²) для температуры рабочей среды, С°
Условное давление Рy, МПа (кгс/см²)	200	300
2,5(25,0)	2,2(22,0)	2,2(22,0)
1.6(16.0)	1.6(16.0)	1.4(14.0)
1.0(10.0)	1.0(10.0)	0.90(9.0)
0.63(6,3)	0.6(6.0)	0.54(5.4)
0.40(4.0)	0.4(4.0)	0.35(3.5)

Обозначение	Dy	Dy1	Размер присоед. труб			DH	DH1	S	S1	Н	L	Масса, кг
Обозначение	Dy	Dy1	к корпусу		к штуцеру	DH	DH1	S	S1	Н	L	Масса, кг
Ру 2.5 МПа (25 кгс/см²)
01ОСТ34-10-511-90	50	25	57×3	32×2.5		57	32	3.0	2.5	130	240	1.2
02	50	32	57×3	38×3		57	38	3.0	3.0	130	240	1.3
03	65	32	76×4.5	38×3		76	38	4.5	3.0	140	240	2.2
04	65	50	76×4.5	57×3		76	57	4.5	3.0	140	260	2.5
05	80	50	89×5	57×3		89	57	5.0	3.0	150	260	3.1
06	80	65	89×5	76×4.5		89	76	5.0	4.5	150	290	3.8
07	100	50	108×5	57×3		108	57	5.0	3.0	160	290	4.1
08	100	65	108×5	76×4.5		108	76	5.0	4.5	160	290	4.5
09	100	80	108×5	89×5		108	89	5.0	5.0	290	160	4.7
10	125	50	133×6	57×3		133	57	6.0	3.0	290	170	5.9
11	125	65	133×6	76×4.5		133	76	6.0	4.5	290	170	6.2
12	125	80	133×6	89×5		133	89	6.0	5.0	320	170	7.3
13	125	100	133×6	220×7		133	108	6.0	5.0	320	170	7.8
