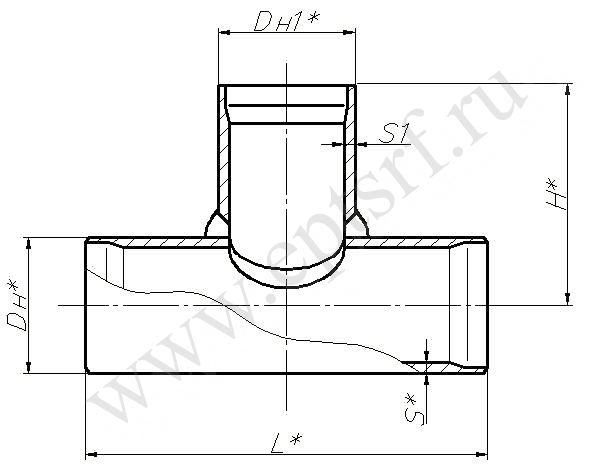

Тройник ОСТ 34-10-510-90


Материал – 08Х18Н10Т

Условное давление Рy, МПа (кгс/см²)

Рабочее давление Рраб МПа (кгс/см²) для температуры рабочей среды, С°

200

300

2,5(25,0)

2,2(22,0)

2,2(22,0)

1.6(16.0)

1.6(16.0)

1.4(14.0)

1.0(10.0)

1.0(10.0)

0.90(9.0)

0.6(6)

0.6(6.0)

0.54(5.4)



Обозначение

Dy

Размер присоед. трубы

DH

DH1

S

S1

L

H

Масса, кг

min

Ру 2.5 МПа (25 кгс/см²)

01ост34-10-510-90

50

57×3

57

57

3

2.5

260

130

1.5

02

65

76×4.5

76

76

45

3.5

280

140

3.0

03

80

89×5

89

89

5

4

290

150

4.1

04

100

108×5

108

108

5

4

310

160

5.2

05

125

133×6

133

133

6

4

340

170

8.2

06

150

159×6

159

159

6

4

360

190

10.2

07

200

219×11

219

219

11

7.5

420

220

28.7

08

200

220×7

220

220

7

5

420

220

18.7

09

250

273×11

273

273

11

6.5

480

250

40.2

10

300

325×12

325

325

12

7

550

300

61.3

Ру 1,0 МПа (10 кгс/см²)

11

350

377×6

377

377

6

4.5

600

330

38.2

12

400

426×8

426

426

8

5.5

650

350

61.0

15

600

630×12

630

630

12

9.5

900

450

177.0

Ру 0.6 МПа (6 кгс/см²)

13

500

530×8

530

530

8

6.5

760

400

85.8

14

600

630×8

630

630

8

6.5

900

450

118.0

16

700

72010

720

720

10

8

1000

520

188.6

17

800

820×10

820

820

10

8

1100

600

236.5

18

900

920×10

920

920

10

7

1210

650

289.6

Ру 0.4 МПа (4 кгс/см²)

19

1000

1020×10

1020

1020

10

7.5

1300

700

339.2

20

1200

1220×10

1220

1220

10

8

1550

800

472.0
