Тройник ТУ 1469-011-593377520-2005


Тройники предназначены для предприятий нефтегазового комплекса при эксплуатации их в районах с холодным и умеренным климатом. Рабочее давление Рр до 10 МПа (100 кгс/см2) Материал: Сталь 09Г2С ГОСТ 5520, 09ГСФ ТС 105 - 428

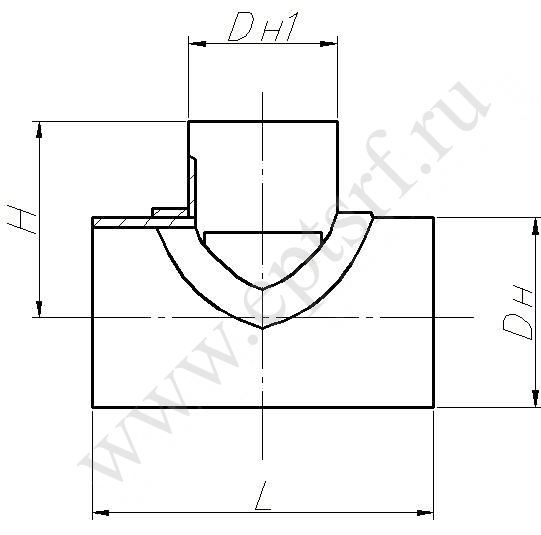

Технические требования по ТУ 102-488, ТУ 1469 – 011 – 593377520 -2005 Пример условного обозначения тройника наружным диаметром 1020 и 325 мм с толщиной стенки присоединяемой трубы 14 и 6 мм на рабочее давление 4 МПа при коэффициенте условий работы 0.6, климатического исполнения ХЛ: Тройник ТСН 1020×14-325×6-4-0,6-ХЛ-ТУ 102-488

Условное обозначение

Dh

мм

DH1

мм

L

мм

H

мм

Масса, кг

TCH 530(18)-426(14)-10-0,6 ХЛ

530

426

960

450

346

TCH 325(12)-426(14)-10-0,6 ХЛ

530

325

800

450

270

TCH 530(10)-42610)-5,6-0,6 ХЛ

530

426

960

450

208

TCH 530(10)-325(6)-5,6-0,6 ХЛ

530

325

800

450

114

TCH 630(14)-426(14)-6,4-0,6 ХЛ

630

426

980

500

337,2

TCH 720(10)-630(8)-4-0,75ХЛ

720

630

1340

560

412

TCH 720(8)-630(7)-2,5-0,75ХЛ

720

630

1340

560

399

TCH 720(17)-530(15)-7,5-0,6ХЛ

720

530

1160

560

533

TCH 720(16)-530(14)- 7,5-0,6ХЛ

720

530

1160

560

463

TCH 720(14)-530(11)- 7,5-0,75ХЛ

720

530

1160

560

428

TCH 720(16)-426(14)- 7,5-0,6ХЛ

720

426

1000

560

330

TCH 720(16)-325(10)- 7,5-0,6ХЛ

720

325

800

560

325

TCH 720(10)-530(10)- 4-0,6ХЛ

720

530

1160

560

354

TCH 720(10)-426(8)- 4-0,6ХЛ

720

426

1000

560

309

TCH 720(10)-325(6)- 4-0,6ХЛ

720

325

800

560

225

TCH 820(10)-630(9)- 4-0,75ХЛ

820

630

1340

630

458

TCH 820(9)-630(7)- 2,5-0,75ХЛ

820

630

1340

630

458

TCH 820(20)-720(16)- 7,5-0,6ХЛ

820

720

1500

630

832

TCH 820(20)-530(14)- 7,5-0,6ХЛ

820

530

1160

630

575

TCH 820(20)-426(14)- 7,5-0,6ХЛ

820

426

960

630

448

TCH 820(20)-325(12)- 7,5-0,6ХЛ

820

325

800

630

308

TCH 820(12)-720(10)- 4-0,6ХЛ

820

720

1500

630

420

TCH 820(12)-530(10)- 4-0,6ХЛ

820

530

1160

630

395

TCH 820(12)-426(9)- 4-0,6ХЛ

820

426

960

630

366

TCH 820(12)-325(6)- 4-0,6ХЛ

820

325

800

630

341

TCH 1020(24)-820(20)- 7,5-0,6ХЛ

1020

820

1700

750

1310
