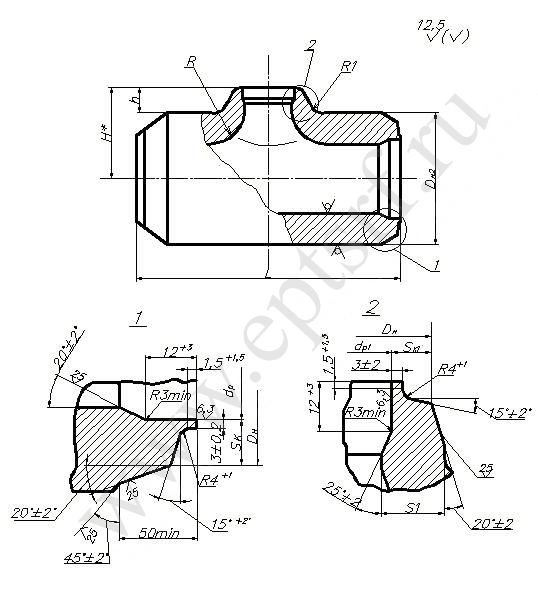

Тройник ОСТ 108.104.20-82

Размеры, мм

Испол-е	Усл проход		Нар диаметр и толщина стенки присоед-х труб		D_н		D_н1		D_н2	d_р		d_р1		L (пред. откл. ±5)	Н*	h ±5	s	s₁	s_к	s_к1	R, не более	R₁ (пред. откл. +5)	Материал (марка, ТУ)	Масса, кг
Испол-е	D_у	D_У1	Нар диаметр и толщина стенки присоед-х труб		Ном.	Пред. откл.	Ном.	Пред. откл.	D_н2	Ном.	Пред. откл.	Ном.	Пред. откл.	L (пред. откл. ±5)	Н*	h ±5	не менее				R, не более	R₁ (пред. откл. +5)	Материал (марка, ТУ)	Масса, кг
01	150	100	194´16	133´11	196	±1,2	136	+2	205	163	+0,63	112	+0,54	450	138	35	30	18	13,5	9,1	60	25	Сталь 15Х1М1Ф ТУ 14-3-460	71,6
