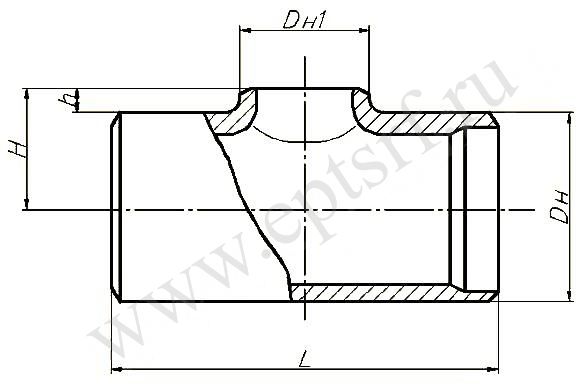

Тройник ОСТ 108.104.06-82
Предназначен для использования в паропроводах тепловых
электростанций.
Изготавливается из высококачественных хромомолибденованадиевых
сталей.
Имеет ресурс работы 200000 часов.
Выполняется в соответствии с требованиями ОСТ 108.104.06-82 в
нескольких исполнениях.
- p=3,92 МПа (40 кгс/см2),
t=440°С
|
Исполнение |
Dу |
Dу1 |
Наружный диаметр и
толщина стенки присоед. труб |
Наружный диаметр и
толщина стенки присоед. труб |
Dн |
Dн1 |
L |
H |
h |
Материал (марка стали,
ТУ) |
Масса, кг |
|
01 |
диаметр 150 |
100 |
159х9 |
108х8 |
159 |
109 |
400 |
103 |
23 |
Сталь 20 ТУ 14-3Р-55 |
18,7 |
|
02 |
диаметр 200 |
100 |
219х13 |
108х8 |
219 |
109 |
400 |
135 |
25 |
Сталь 20 ТУ 14-3Р-55 |
37,5 |
|
03 |
диаметр 250 |
100 |
273х16 |
108х8 |
273 |
109 |
400 |
165 |
28 |
Сталь 20 ТУ 14-3Р-55 |
58,9 |
|
04 |
диаметр 300 |
100 |
325х19 |
108х8 |
325 |
109 |
400 |
191 |
28 |
Сталь 20 ТУ 14-3Р-55 |
82,0 |
- p=3,92 МПа (40 кгс/см2),
t=440°С
- p=7,45 МПа (76 кгс/см2),
t=145°С
|
Исполнение |
Dу |
Dу1 |
Наружный диаметр и
толщина стенки присоед. труб |
Наружный диаметр и
толщина стенки присоед. труб |
Dн |
Dн1 |
L |
H |
h |
Материал (марка стали,
ТУ) |
Масса, кг |
|
05 |
диаметр 150 |
80 |
159х9 |
89х6 |
159 |
91 |
400 |
100 |
20 |
Сталь 20 ТУ 14-3Р-55 |
18,7 |
|
06 |
диаметр 200 |
150 |
219х13 |
159х9 |
219 |
160 |
500 |
140 |
30 |
Сталь 20 ТУ 14-3Р-55 |
46,9 |
|
07 |
диаметр 250 |
150 |
273х16 |
159х9 |
273 |
160 |
500 |
169 |
32 |
Сталь 20 ТУ 14-3Р-55 |
73,7 |
|
08 |
диаметр 250 |
200 |
273х16 |
219х13 |
273 |
221 |
500 |
172 |
35 |
Сталь 20 ТУ 14-3Р-55 |
73,7 |
|
09 |
диаметр 300 |
150 |
325х19 |
159х9 |
325 |
160 |
600 |
193 |
30 |
Сталь 20 ТУ 14-3Р-55 |
123,0 |
|
10 |
диаметр 300 |
200 |
325х19 |
219х13 |
325 |
221 |
600 |
195 |
32 |
Сталь 20 ТУ 14-3Р-55 |
123,0 |
|
11 |
диаметр 300 |
250 |
325х19 |
273х16 |
325 |
275 |
600 |
201 |
38 |
Сталь 20 ТУ 14-3Р-55 |
123,0 |
- p=7,45 МПа (76 кгс/см2),
t=145°С
|
Исполнение |
Dу |
Dу1 |
Наружный диаметр и толщина стенки присоед. труб |
Наружный диаметр и толщина стенки присоед. труб |
Dн |
Dн1 |
L |
H |
h |
Материал (марка стали, ТУ) |
Масса, кг |
|
12 |
диаметр 150 |
100 |
159х9 |
108х6 |
159 |
109 |
400 |
103 |
23 |
Сталь 20 ТУ 14-3Р-55 |
18,7 |
- p=4,31 МПа (44 кгс/см2),
t=340°С
|
Исполнение |
Dу |
Dу1 |
Наружный диаметр и толщина стенки присоед. труб |
Наружный диаметр и толщина стенки присоед. труб |
Dн |
Dн1 |
L |
H |
h |
Материал (марка стали, ТУ) |
Масса, кг |
|
13 |
диаметр 150 |
100 |
159х7 |
108х6 |
159 |
109 |
400 |
103 |
23 |
Сталь 20 ТУ 14-3Р-55 |
13,3 |
|
14 |
диаметр 200 |
100 |
219х9 |
108х6 |
219 |
109 |
500 |
135 |
25 |
Сталь 20 ТУ 14-3Р-55 |
33,0 |
|
15 |
диаметр 250 |
100 |
273х10 |
108х6 |
273 |
109 |
500 |
165 |
28 |
Сталь 20 ТУ 14-3Р-55 |
50,7 |
|
16 |
диаметр 300 |
100 |
325х13 |
108х6 |
325 |
109 |
600 |
193 |
30 |
Сталь 20 ТУ 14-3Р-55 |
92,0 |
- p=4,31 МПа (44 кгс/см2), t=340
°С
- p=3,92 МПа (40 кгс/см2), t=440
°С
|
Исполнение |
Dу |
Dу1 |
Наружный диаметр и толщина стенки присоед. труб |
Наружный диаметр и толщина стенки присоед. труб |
Dн |
Dн1 |
L |
H |
h |
Материал (марка стали, ТУ) |
Масса, кг |
|
17 |
диаметр 150 |
80 |
159х7 |
89х4,5 |
159 |
91 |
400 |
100 |
20 |
Сталь 20 ТУ 14-3Р-55 |
13,3 |
|
18 |
диаметр 200 |
150 |
219х9 |
159х7 |
219 |
160 |
500 |
138 |
28 |
Сталь 20 ТУ 14-3Р-55 |
33,0 |
|
19 |
диаметр 250 |
150 |
273х10 |
159х7 |
273 |
160 |
500 |
167 |
30 |
Сталь 20 ТУ 14-3Р-55 |
50,7 |
|
20 |
диаметр 250 |
200 |
273х10 |
219х9 |
273 |
221 |
500 |
170 |
33 |
Сталь 20 ТУ 14-3Р-55 |
50,7 |
|
21 |
диаметр 300 |
150 |
325х13 |
159х7 |
325 |
160 |
600 |
195 |
32 |
Сталь 20 ТУ 14-3Р-55 |
92,0 |
|
22 |
диаметр 300 |
200 |
325х13 |
219х9 |
325 |
221 |
600 |
198 |
35 |
Сталь 20 ТУ 14-3Р-55 |
92,0 |
|
23 |
диаметр 300 |
250 |
325х13 |
273х10 |
325 |
275 |
600 |
203 |
40 |
Сталь 20 ТУ 14-3Р-55 |
92,0 |
|
24 |
диаметр 350 |
200 |
377х13 |
219х9 |
377 |
221 |
700 |
234 |
45 |
Сталь 20 ТУ 14-3Р-55 |
146,0 |
|
25 |
диаметр 350 |
250 |
377х13 |
273х10 |
377 |
275 |
700 |
234 |
45 |
Сталь 20 ТУ 14-3Р-55 |
146,0 |
|
26 |
диаметр 350 |
300 |
377х13 |
325х13 |
377 |
328 |
700 |
234 |
45 |
Сталь 20 ТУ 14-3Р-55 |
146,0 |
|
27 |
диаметр 400 |
200 |
426х14 |
219х9 |
426 |
221 |
700 |
258 |
45 |
Сталь 20 ТУ 14-3Р-55 |
167,0 |
|
28 |
диаметр 400 |
250 |
426х14 |
273х10 |
426 |
275 |
700 |
253 |
40 |
Сталь 20 ТУ 14-3Р-55 |
167,0 |
|
29 |
диаметр 400 |
300 |
426х14 |
325х13 |
426 |
328 |
700 |
253 |
40 |
Сталь 20 ТУ 14-3Р-55 |
167,0 |
|
30 |
диаметр 450 |
200 |
465х16 |
219х9 |
465 |
221 |
800 |
278 |
45 |
Сталь 20 ТУ 14-3Р-55 |
259,0 |
|
31 |
диаметр 450 |
250 |
465х16 |
273х10 |
465 |
275 |
800 |
278 |
45 |
Сталь 20 ТУ 14-3Р-55 |
259,0 |
|
32 |
диаметр 450 |
300 |
465х16 |
325х13 |
465 |
328 |
800 |
283 |
50 |
Сталь 20 ТУ 14-3Р-55 |
259,0 |
|
33 |
диаметр 450 |
350 |
465х16 |
377х13 |
465 |
382 |
800 |
283 |
50 |
Сталь 20 ТУ 14-3Р-55 |
259,0 |
- p=3,92 МПа (40 кгс/см2), t=440
°С
|
Исполнение |
Dу |
Dу1 |
Наружный диаметр и толщина стенки присоед. труб |
Наружный диаметр и толщина стенки присоед. труб |
Dн |
Dн1 |
L |
H |
h |
Материал (марка стали, ТУ) |
Масса, кг |
|
34 |
диаметр 125 |
80 |
133х5 |
89х4,5 |
133 |
91 |
300 |
85 |
18 |
15ГС ТУ 14-3Р-55 |
12,0 |
|
35 |
диаметр 125 |
100 |
133х5 |
108х5 |
133 |
109 |
300 |
87 |
20 |
15ГС ТУ 14-3Р-55 |
12,0 |
