Штуцер ОСТ 24.125.12-89

Штуцеры для трубопроводов АЭС.
Штуцеры изготовляются из коррозионно-стойкой стали аустенитного класса для трубопроводов атомных электростанций на рабочее давление и температуру среды (водяной пар и горячая вода):

р = 10,79 МПа (110 кгс/см²), t = 55°С;
р = 17,66 МПа (180 кгс/см²), t = 360°С;
р = 10,10 МПа (103 кгс/см²), t = 170°С;
р = 13,73 МПа (140 кгс/см²), t = 335°С;
р = 7,55 МПа (77 кгс/см²), t = 290°С;
р = 9,02 МПа (92 кгс/см²), t = 290°С;
р = 5,40 МПа (55 кгс/см²), t = 60°С;
р = 3,92 МПа (40 кгс/см²), t = 290°С.
р = 3,92 МПа (40 кгс/см²), t = 200°С;

Материал штуцеров исполнений 01, 03, 05, 06, 13 - круглая сталь марки 08Х18Н10Т по ГОСТ 5949 с Rm ? 334 МПа (34 кгс/см²) и Rp0,2?157 МПа (16 кгс/см²) при t = 350°С или заготовки группы IIIБ по ОСТ108.109.01, остальных исполнений - заготовки из стали марки 08Х18Н10Т группы IIIБ по ОСТ108.109.01. Допускается применять заготовки категории А и Г

Пример условного обозначения штуцера исполнения 07 Ду =65 мм на параметры среды р = 9,02 МПа (92 кгс/см²), t = 290°С:

Штуцер 07 ОСТ 24.125.12

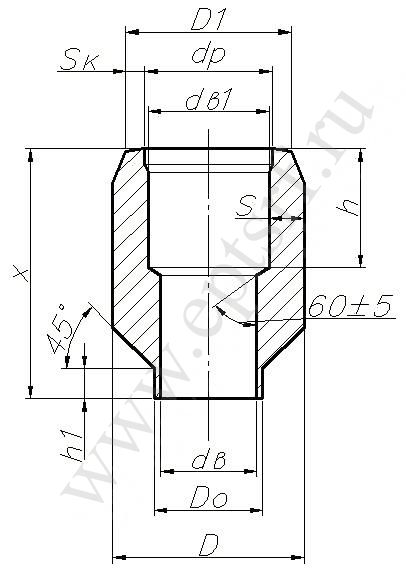

Размеры в мм

Исполнение	Условный проход Ду	Размеры труб	D	D₀	dв	dв₁	S	H	Масса, кг
р = 17,66 МПа (180 кгс/см²), t = 360°С
01	50	57x5,5	68	36	30	42	10	93	1,4
р = 17,66 МПа (180 кгс/см²), t = 360°С; р = 13,73 МПа (140 кгс/см²), t = 335°С
02	65	76x7	92	52	46	58	14	120	3,3
р = 13,73 МПа (140 кгс/см²), t = 335°С
03	50	57x5,5	60	36	30	42	8	98	1,2
04	80	89x8	104	64	58	68	16	125	4,8
р = 10,79 МПа (110 кгс/см²), t = 55°С; р = 10,10 МПа (103 кгс/см²), t = 170°С; р = 9,02 МПа (92 кгс/см²), t = 290°С; р = 7,55 МПа (77 кгс/см²), t = 290°С
05	50	57x4	62	39	33	45	7	93	1,2
06	50	57x4	68	39	33	45	9	93	1,35
07	65	76x4,5	86	57	51	63	9	120	2,6
08	65	76x4,5	92	57	51	63	12	120	3,0
09	80	89x5	107	72	66	78	12	125	3,5
10	80	89x5	111	72	66	78	14		4,0
11	100	108x7	122	87	81	93	12		4,2
12	100	108x7	128	87	81	93	15		4,8
р = 5,40 МПа (55 кгс/см²), t = 60°С; р = 3,92 МПа (40 кгс/см²), t = 290°С; р = 3,92 МПа (40 кгс/см²), t = 200°С
13	50	57x4	58	39	33	45	5	93	1,3
14	65	76x4,5	80	57	51	63	6	120	1,9
15	80	89x5	94	72	67	79	5	125	2,1
16	100	108x5	112	91	85	97	6	125	2,6
17	100	108x5	112	91	85	97	6	130	3,4
