Переход концентрический ТУ 51-467-89


Переходы концентрические стальные приварные наружным диаметром до 530 мм на условное давление (Ру) свыше 10 МПа (100 кгс/см2) до 28 МПа (280 кгс/см2) предназначены для предприятий нефтегазохимического комплекса, соединения труб технологических трубопроводов, при эксплуатации в интервале температур от минус 60°С до плюс 150°С.

Переходы концентрические изготавливаются из бесшовных труб по ТУ 14-3-1128-82, ТУ 14-3-460-75, ТУ 14-3-1760-91, ТУ 14-3-1618-89, ТУ 14-3-251-74.

Обозначение при заказе перехода концентрического наружным диаметром 89 мм и 76 мм, толщиной стенок 7 мм и 6 мм на давление 25 МПа, из стали 20 при коэффициенте условий работы 0,75 обычного исполнения:

Переход К 89х7-76х6-25-0,75-У ТУ 1469-007

То же, для перехода концентрического с внутренней расточкой меньшего диаметра под стыковку с трубой 76x4:

Переход К 89х7-76х6/4-25-0,75-У - ТУ1469-007

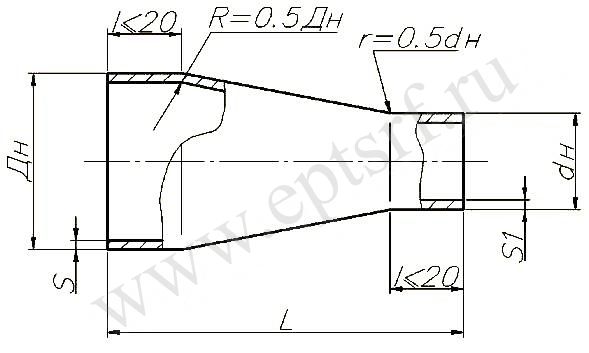

Типоразмер /мм/   Dн x S - dн x S1 Условный проход      Dy x dy L, (мм) Условное давление (МПа) Масса перехода не более (кг)
57x4,0 - 25 x4,0 50x20 120 12,5/16,0/25,0* 0,44
57х 4,5 - 25 х 4,0     25,0/28,0* 0,49
57х 5,0 - 25 х 4,0     25,0* / 28,0 0,53
57x5,5 - 25 x4,0     25,0/28,0* 0,58
57х 6,5 - 25 х 4,0     28,0 0,66
57x4,0 - 32 x4,0 50x25 120 12,5/16,0/25,0* 0,48
57х 4,5 - 32 х 4,0     25,0/28,0* 0,53
57х 5,0 - 32 х 4,0     25,0*/28,0 0,58
57x5,5 - 32 x4,0     25,0/28,0* 0,63
57х 6,5 - 32 х 4,0     28,0 0,73
57х 4,0 - 38 х 4,0 50x32 120 12,5/16,0/25,0* 0,51
57x4,5 - 38 x4,0     25,0/28,0* 0,57
57х 5,0 - 38 х 4,0     25,0/28,0 0,63
57x5,5 - 38 x4,0     25,0/28,0* 0,68
57x6,5 - 38 x4,5     28,0 0,79
57x4,0 - 45 x4,0 50x40 120 12,5/16,0/25,0* 0,56
57х 4,5 - 45 х 4,0     25,0/28,0* 0,62
57x5,0 - 45 x4,0     25,0* / 28,0 0,68
57х 5,5 - 45 х 4,5     25,0/28,0* 0,74
57х 6,5 - 45 х 5,0     28,0 0,86
76х 4,0 - 45 х 4,0 65x40 120 12,5/16,0 0,67
76x4,5 - 45 x4,0     16,0* 0,75
76х 5,0 - 45 х 4,0     16,0/25,0* 0,82
76x6,0 - 45 x4,0     25,0/28,0* 0,97
76х 6,5 - 45 х 4,0     28,0 1,00
76х 6,5 - 45 х 4,5     25,0* 1,00
76х 7,5 - 45 х 5,0     25,0/28,0* 1,20
76х 8,5 - 45 х 6,0     28,0 1,30
76x4,0 - 57 x4,0 65x50 120 12,5/16,0 0,74
76x4,5 - 57 x4,0     16,0* 0,83
76х 5,0 - 57 х 4,0     16,0/25,0* 0,91
76х 6,0 - 57 х 4,5     25,0/28,0* 1,10
76х 6,5 - 57 х 5,0     25,0* / 28,0 1,20
76х 7,5 - 57 х 5,5     25,0/28,0* 1,30
76х 8,5 - 57 х 6,5     28,0 1,50


Типоразмер /мм/   Dн x S - dн x S1 Условный проход      Dy x dy L, (мм) Условное давление (МПа) Масса перехода не более (кг)
89 x 4,0-45 x 4,0 80x40 120 12,5/16,0* 0,75
89 x 4,5-45 x 4,0     12,5/16,0 0,83
89 х 5,0 - 45 х 4,0     16,0* 0,92
89 х 5,5 - 45 х 4,0     16,0 1,00
89 х 6,0 - 45 х 4,0     25,0* 1,10
89 х 7,0 - 45 х 4,5     25,0 / 28,0* 1,20
89 х 7,5 - 45 х 5,0     25,0* 1,30
89 х 8,0 - 45 х 5,0     28,0 1,40
89 х 8,5 - 45 х 5,5     25,0/28,0* 1,50
89 x 10,0-45 x 6,5     28,0 1,70
89 x 4,0-57 x 4,0 80x50 120 12,5/16,0* 0,82
89 x 4,5-57 x 4,0     12,5/16,0 0,91
89 х 5,0 - 57 х 4,0     16,0* 1,00
89 х 5,5 - 57 х 4,0     16,0 1,10
89 х 6,0 - 57 х 4,0     25,0* 1,20
89 x 7,0-57 x 4,5     25,0/28,0* 1,40
89 х 7,5 - 57 х 5,0     25,0* 1,50
89 х 8,0 - 57 х 5,0     28,0 1,50
89 х 8,5 - 57 х 5,5     25,0/28,0* 1,60
89 x 10,0-57 x 6,5     28,0 1,90
89 x 4,0-76 x 4,0 80x65 120 12,5/16,0* 0,93
89 х 4,5 - 76 х 4,0     12,5/16,0 1,00
89 х 5,0 - 76 х 4,5     16,0* 1,10
89 х 5,5 - 76 х 5,0     16,0 1,20
89 х 6,0 - 76 х 5,0     25,0* 1,40
89 х 7,0 - 76 х 6,0     25,0/28,0* 1,60
89 х 7,5 - 76 х 6,5     25,0* 1,70
89 х 8,0 - 76 х 6,5     28,0 1,80
89 х 8,5 - 76 х 7,5     25,0/28,0* 1,90
89 x 10,0-76 x 8,5     28,0 2,00
108 x 4,0-57 x 4,0 100x50 160 12,5 1,20
108 x 4,5-57 x 4,0     12,5* 1,40
108 x 5,0-57 x 4,0     12,5/16,0* 1,50
108 x 5,5-57 x 4,0     16,0 1,70
108 x 6,0-57 x 4,0     16,0* 1,80
108 x 6,5-57 x 4,0     16,0 1,90
108 x 7,5-57 x 4,0     25,0* 2,20
108 x 8,5-57 x 4,5     25,0/28,0* 2,50
108 x 9,0-57 x 5,0     25,0* 2,60
108 x 9,5-57 x 5,0     28,0 2,70
108 x 11,0-57 x 5,5     25,0/28,0* 3,10
108 x 12,0-57 x 6,5     28,0 3,30
108 x 4,0-76 x 4,0 100x65 120/160 12,5 1,00/1,40
108 x 4,5-76 x 4,0     12,5* 1,20/1,50
108 x 5,0-76 x 4,0     16,0* 1,30/1,70
108 x 5,5-76 x 4,0     12,5/16,0 1,40/1,90
108 x 6,0-76 x 4,0     16,0* 1,50/2,00
108 x 6,5-76 x 4,5     16,0 1,60/2,20
108 x 7,5-76 x 5,0     25,0* 1,90/2,50
108 x 8,5-76 x 6,0     25,0/28,0* 2,10/2,80
108 x 9,0-76 x 6,5     25,0* 2,20/2,90
108 x 9,5-76 x 6,5     28,0 2,30/3,10
108 x 11,0-76 x 7,5     25,0/28,0* 2,60/3,50
108 x 12,0-76 x 8,5     28,0 2,80/3,80
108 x 4,0-89 x 4,0 100x80 120 12,5 1,10
