Переход концентрический ТУ 1469-007-04606975-2000
Переходы концентрические стальные приварные наружным диаметром до 530 мм на условное давление (Ру) свыше 10 МПа (100 кгс/см2) до 28 МПа (280 кгс/см2) предназначены для предприятий нефтегазохимического комплекса, соединения труб технологических трубопроводов, при эксплуатации в интервале температур от минус 60°С до плюс 150°С.
Переходы концентрические изготавливаются из бесшовных труб по ТУ 14-3-1128-82, ТУ 14-3-460-75, ТУ 14-3-1760-91, ТУ 14-3-1618-89, ТУ 14-3-251-74.
Обозначение при заказе перехода концентрического наружным диаметром 89 мм и 76 мм, толщиной стенок 7 мм и 6 мм на давление 25 МПа, из стали 20 при коэффициенте условий работы 0,75 обычного исполнения:
Переход К 89х7-76х6-25-0,75-У ТУ 1469-007
То же, для перехода концентрического с внутренней расточкой меньшего диаметра под стыковку с трубой 76x4:
Переход К 89х7-76х6/4-25-0,75-У - ТУ1469-007

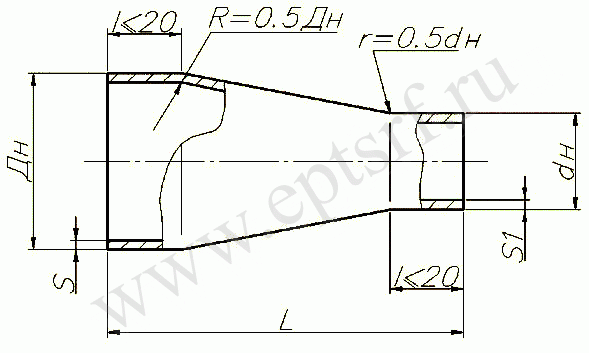

| Типоразмер /мм/ Dн x S - dн x S1 | Условный проход Dy x dy | L, (мм) | Условное давление (МПа) | Масса перехода не более (кг) |
| 57x4,0 - 25x4,0 | 50x20 | 120 | 12,5/16,0/25,0* | 0,44 |
| 57х 4,5 - 25х 4,0 | 25,0/28,0* | 0,49 | ||
| 57х 5,0 - 25х 4,0 | 25,0* / 28,0 | 0,53 | ||
| 57x5,5 - 25x4,0 | 25,0/28,0* | 0,58 | ||
| 57х 6,5 - 25х 4,0 | 28,0 | 0,66 | ||
| 57x4,0 - 32x4,0 | 50x25 | 120 | 12,5/16,0/25,0* | 0,48 |
| 57х 4,5 - 32х 4,0 | 25,0/28,0* | 0,53 | ||
| 57х 5,0 - 32х 4,0 | 25,0*/28,0 | 0,58 | ||
| 57x5,5 - 32x4,0 | 25,0/28,0* | 0,63 | ||
| 57х 6,5 - 32х 4,0 | 28,0 | 0,73 | ||
| 57х 4,0 - 38х 4,0 | 50x32 | 120 | 12,5/16,0/25,0* | 0,51 |
| 57x4,5 - 38x4,0 | 25,0/28,0* | 0,57 | ||
| 57х 5,0 - 38х 4,0 | 25,0/28,0 | 0,63 | ||
| 57x5,5 - 38x4,0 | 25,0/28,0* | 0,68 | ||
| 57x6,5 - 38x4,5 | 28,0 | 0,79 | ||
| 57x4,0 - 45x4,0 | 50x40 | 120 | 12,5/16,0/25,0* | 0,56 |
| 57х 4,5 - 45х 4,0 | 25,0/28,0* | 0,62 | ||
| 57x5,0 - 45x4,0 | 25,0* / 28,0 | 0,68 | ||
| 57х 5,5 - 45х 4,5 | 25,0/28,0* | 0,74 | ||
| 57х 6,5 - 45х 5,0 | 28,0 | 0,86 | ||
| 76х 4,0 - 45х 4,0 | 65x40 | 120 | 12,5/16,0 | 0,67 |
| 76x4,5 - 45x4,0 | 16,0* | 0,75 | ||
| 76х 5,0 - 45х 4,0 | 16,0/25,0* | 0,82 | ||
| 76x6,0 - 45x4,0 | 25,0/28,0* | 0,97 | ||
| 76х 6,5 - 45х 4,0 | 28,0 | 1,00 | ||
| 76х 6,5 - 45х 4,5 | 25,0* | 1,00 | ||
| 76х 7,5 - 45х 5,0 | 25,0/28,0* | 1,20 | ||
| 76х 8,5 - 45х 6,0 | 28,0 | 1,30 | ||
| 76x4,0 - 57x4,0 | 65x50 | 120 | 12,5/16,0 | 0,74 |
| 76x4,5 - 57x4,0 | 16,0* | 0,83 | ||
| 76х 5,0 - 57х 4,0 | 16,0/25,0* | 0,91 | ||
| 76х 6,0 - 57х 4,5 | 25,0/28,0* | 1,10 | ||
| 76х 6,5 - 57х 5,0 | 25,0* / 28,0 | 1,20 | ||
| 76х 7,5 - 57х 5,5 | 25,0/28,0* | 1,30 | ||
| 76х 8,5 - 57х 6,5 | 28,0 | 1,50 |
| Типоразмер /мм/ Dн x S - dн x S1 | Условный проход Dy x dy | L, (мм) | Условное давление (МПа) | Масса перехода не более (кг) |
| 89x4,0-45x4,0 | 80x40 | 120 | 12,5/16,0* | 0,75 |
| 89x4,5-45x4,0 | 12,5/16,0 | 0,83 | ||
| 89х 5,0 - 45х 4,0 | 16,0* | 0,92 | ||
| 89х 5,5 - 45х 4,0 | 16,0 | 1,00 | ||
| 89х 6,0 - 45х 4,0 | 25,0* | 1,10 | ||
| 89х 7,0 - 45х 4,5 | 25,0 / 28,0* | 1,20 | ||
| 89х 7,5 - 45х 5,0 | 25,0* | 1,30 | ||
| 89х 8,0 - 45х 5,0 | 28,0 | 1,40 | ||
| 89х 8,5 - 45х 5,5 | 25,0/28,0* | 1,50 | ||
| 89x10,0-45x6,5 | 28,0 | 1,70 | ||
| 89x4,0-57x4,0 | 80x50 | 120 | 12,5/16,0* | 0,82 |
| 89x4,5-57x4,0 | 12,5/16,0 | 0,91 | ||
| 89х 5,0 - 57х 4,0 | 16,0* | 1,00 | ||
| 89х 5,5 - 57х 4,0 | 16,0 | 1,10 | ||
| 89х 6,0 - 57х 4,0 | 25,0* | 1,20 | ||
| 89x7,0-57x4,5 | 25,0/28,0* | 1,40 | ||
| 89х 7,5 - 57х 5,0 | 25,0* | 1,50 | ||
| 89х 8,0 - 57х 5,0 | 28,0 | 1,50 | ||
| 89х 8,5 - 57х 5,5 | 25,0/28,0* | 1,60 | ||
| 89x10,0-57x6,5 | 28,0 | 1,90 | ||
| 89x4,0-76x4,0 | 80x65 | 120 | 12,5/16,0* | 0,93 |
| 89х 4,5 - 76х 4,0 | 12,5/16,0 | 1,00 | ||
| 89х 5,0 - 76х 4,5 | 16,0* | 1,10 | ||
| 89х 5,5 - 76х 5,0 | 16,0 | 1,20 | ||
| 89х 6,0 - 76х 5,0 | 25,0* | 1,40 | ||
| 89х 7,0 - 76х 6,0 | 25,0/28,0* | 1,60 | ||
| 89х 7,5 - 76 х 6,5 | 25,0* | 1,70 | ||
| 89х 8,0 - 76х 6,5 | 28,0 | 1,80 | ||
| 89х 8,5 - 76х 7,5 | 25,0/28,0* | 1,90 | ||
| 89x10,0-76x8,5 | 28,0 | 2,00 | ||
| 108x4,0-57x4,0 | 100x50 | 160 | 12,5 | 1,20 |
| 108x4,5-57x4,0 | 12,5* | 1,40 | ||
| 108x5,0-57x4,0 | 12,5/16,0* | 1,50 | ||
| 108x5,5-57x4,0 | 16,0 | 1,70 | ||
| 108x6,0-57x4,0 | 16,0* | 1,80 | ||
| 108x6,5-57x4,0 | 16,0 | 1,90 | ||
| 108x7,5-57x4,0 | 25,0* | 2,20 | ||
| 108x8,5-57x4,5 | 25,0/28,0* | 2,50 | ||
| 108x9,0-57x5,0 | 25,0* | 2,60 | ||
| 108x9,5-57x5,0 | 28,0 | 2,70 | ||
| 108x11,0-57x5,5 | 25,0/28,0* | 3,10 | ||
| 108x12,0-57x6,5 | 28,0 | 3,30 | ||
| 108x4,0-76x4,0 | 100x65 | 120/160 | 12,5 | 1,00/1,40 |
| 108x4,5-76x4,0 | 12,5* | 1,20/1,50 | ||
| 108x5,0-76x4,0 | 16,0* | 1,30/1,70 | ||
| 108x5,5-76x4,0 | 12,5/16,0 | 1,40/1,90 | ||
| 108x6,0-76x4,0 | 16,0* | 1,50/2,00 | ||
| 108x6,5-76x4,5 | 16,0 | 1,60/2,20 | ||
| 108x7,5-76x5,0 | 25,0* | 1,90/2,50 | ||
| 108x8,5-76x6,0 | 25,0/28,0* | 2,10/2,80 | ||
| 108x9,0-76x6,5 | 25,0* | 2,20/2,90 | ||
| 108x9,5-76x6,5 | 28,0 | 2,30/3,10 | ||
| 108x11,0-76x7,5 | 25,0/28,0* | 2,60/3,50 | ||
| 108x12,0-76x8,5 | 28,0 | 2,80/3,80 | ||
| 108x4,0-89x4,0 | 100x80 | 120 | 12,5 | 1,10 |
