Переход концентрический ТУ 1469-002-05777029-2006


Детали трубопроводов соединительные ТУ 1469-002-05777029-2006

Переходы концентрические и эксцентрические сварные с условными проходами от 400 мм до 1200 мм. Изделия предназначены для магистральных, технологических трубопроводов и других объектов, транспортирующих  нефть и нефтепродукты, а также иные среды, с рабочим давлением в трубопроводе до 14 МПа (140 кгс/см?).

Пример условного обозначения при заказе:
Переход  ПС 1020(16)К52х720(12)К48-6,3-0,6-У ТУ 1469-002-05777029-2006 - переход концентрический;
Переход ЭПС 1020(16)К52х720(12)К48-6,3-0,6-У ТУ 1469-002-05777029-2006 - переход эксцентрический.

Минимальная температура стенки детали при эксплуатации для исполнения:
У – минус 20 ºС;
ХЛ – минус 40 ºС.
Максимальная температура стенки переходов при эксплуатации не должна быть выше 423 К (плюс 150 ºС) для любого исполнения детали.

Коэффициенты условий работы деталей установлены в зависимости от категории участков трубопровода:
- m = 0,75 – для участков трубопроводов III, II и I категорий;
- m = 0,6 – для участков трубопроводов категории "В".

Переходы изготавливаются из листовых заготовок с материалами классов прочности: К42, К48, К50; К52, К54, К56, К60, К65.

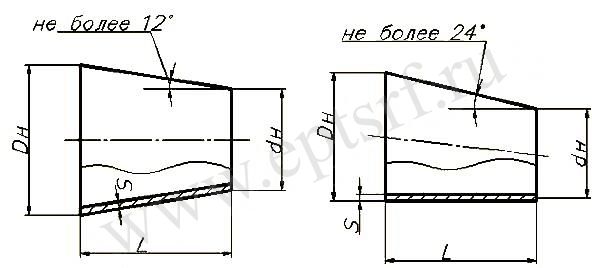

Таблица 1 – Размеры переходов

Наружный диаметр Dн, мм

Наружный диаметр, dн, мм

426

530

630

720

820

1020

1067

Строительная длина, L, мм

530
630
720
820
1020
1067
1220

255
499
719
964
-
-
-

-
245
465
710
1199
1314
-

-
-
220
465
954
1070
1444

-
-
-
-
734
849
1223

-
-
-
-
489
604
979

-
-
-
-
-
-
490

-
-
-
-
-
-
375
