Переход концентрический ТУ 102-488-95


Переходы предназначены для предприятий нефтегазового комплекса при эксплуатации их в районах с холодным и умеренным климатом.
Температура , t°C при монтаже до -60°C ; при эксплуатации до -40°C
Материал 20, 17ГС, 09Г2С, 10Г2
Давление до 10 МПа (100 кгс/см2)

Наружный диаметр

Строит. длина

Толщина стенок

Условное давление, МПа

Масса; кг

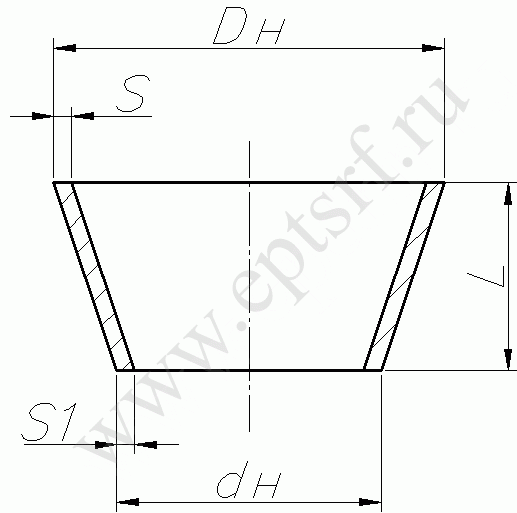

D

d

L

S

S1

1420

1220

500

38

32

8,5

601,0

500

30

26

8,5

475,0

500

32

26

7,5

510,0

500

26

22

7,5

416,0

1020

1000

38

26

8,5

1114,0

1000

30

21

8,5

888,0

1000

32

22

7,5

945,0

1000

26

18

7,5

771,0

1220

1020

500

26

21

7,5

383,0

1020

500

19

15

6,4

285,0

1020

820

800

26

18

8,5

510,0

720

800

21

15

7,5

424,0

580

21,5

16

7,5

307,0

820

720

500

18

16

7,5

180,0

500

15

14

6,4

150,0

720

630

315

16

13

7,5

88

530

700

19

13

8,5

230,0

700

16

12

8,5

195,0

700

16

12

7,5

195,0

630

530

420

18

15

10,0

114,0

420

16

13

8,5

102,0

420

13

11

7,5

83,0

530

426

500

14

12

10,0

89,0
