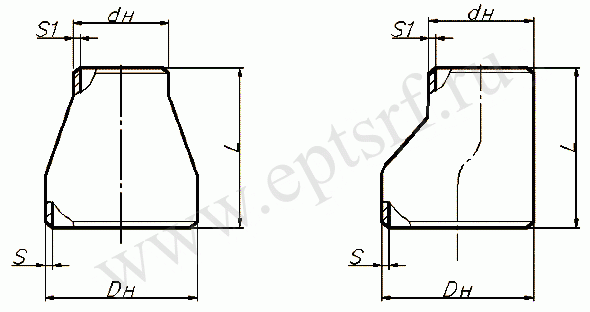

Переход концентрический ОСТ 34-10-700-97

Переходы из сталей перлитного класса для трубопроводов тепловых и для атомных электростанций, включая трубопроводы:
• Групп В и С АС, на которые распространяются «Правила устройства и безопасной эксплуатации оборудования атомных энергетических установок» ПН АЭ Г-7-008

• На которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03

• На которые распространяются СНиП 3.05.05-84 Максимальная расчетная температура применения переходов:

• Для труб групп В и С АС составляет: • При расчетном ресурсе эксплуатации 30 лет - 350°

• При расчетном ресурсе эксплуатации 40 лет - 250°С

• Для трубопроводов тепловых электростанций при расчетном ресурсе эксплуатации 105 часов - 425°С

Материал: трубы бесшовные по ТУ 14-3-190 из стали марки 20 по ГОСТ 1050,
ТУ 14-3-1128 из стали 09Г2С по ГОСТ 19281 - на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды», СНиП 3.05.05-84
Присоединительные концы переходов должны быть прямыми на длине не менее 5 мм
Пример условного обозначения концентрического перехода Дн = 426 мм,с1н = 377 мм из стали марки 20
Для трубопроводов группы С, на которые распространяются "Правила АЭУ"
Переход КС 426х12-377х12 ОСТ 34 10. 699-97
