Переход концентрический ОСТ 34-10-422-90


Детали и сборочные единицы трубопроводов АС
Рраб < 2,2 МПа (22 кгс/см2), t ? 300°С.

Бесшовные переходы изготавливаются из коррозионно-стойкой стали для трубопроводов групп В и С атомных электростанций по «Правила АЭУ». Допускается применение бесшовных переходов по данному стандарту для трубопроводов, на которые распространяются РД 03-94 - «Правила пара и горячей воды» и СНиП 3.05.05-84.
Материал: трубы бесшовные из стали марки 08Х18Н10Т или 12Х18Н10Т (ГОСТ 5632) по ОСТ 34-10-416:

  • по ТУ 14-3-197-89 для трубопроводов группы В,
  • по ГОСТ 9940 и ГОСТ 9941 для трубопроводов группы С,
  • по ГОСТ 9941 для трубопроводов по РД 03-94 и СНиП 3.05.05-84.

Пример условного обозначения перехода концентрического Ду =65 мм, dy = 50 мм на условное давление Ру = 2,5 МПа (25 кгс/см2) для трубопроводов группы В, на которые распространяются «Правила АЭУ»:

Переход К В 65x50-2,5 02 ОСТ 34-10-422-90


то же, для трубопроводов группы С, на которые распространяются «Правила АЭУ»:

Переход К С 65x50-2,5 02 ОСТ 34-10-422-90


то же, для трубопроводов, на которые распространяются СНиП 3.05.05-84:

Переход К 65x50-2,5 02 ОСТ 34-10-422-90

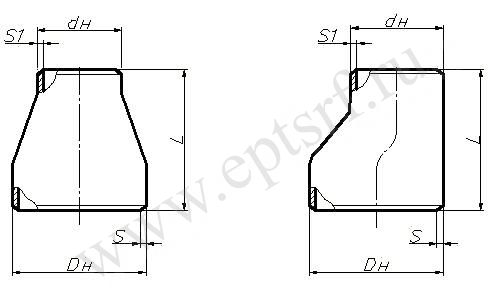

Размеры в мм

Условное давление Ру, МПа (кгс/см2)

Обозначение dy

Условный проход

Наружный диаметр

L

Масса, кг

Ду

dy

Дн









2,5 (25)

01

65

32

76

38

70

0,56

02

50

57

03

80

50

89

75

0,78

04

65

76

05

100

50

108

57

90

1,15

06

65

76

07

80

89

08

125

65

133

76

100

1,89

09

80

89

10

100

108

11

150

65

159

76

130

2,96

12

80

89

13

100

108

14

125

133

16

200

125

219

133

140

7,95

17

150

159

23

250

200

273

219

180

12,87
