Переход концентрический ОСТ 24-125-08-89

Переходы точеные для трубопроводов АЭС.
Точеные переходы изготовляются из коррозионно-стойкой стали аустенитного класса для трубопроводов атомных электростанций на рабочее давление и температуру среды (водяной пар и горячая вода):

р = 19,62 МПа (200 кгс/см²), t = 290°С;
р = 17,66 МПа (180 кгс/см²), t = 360°С;
р = 13,73 МПа (140 кгс/см²), t = 335°С;
р = 10,10 МПа (103 кгс/см²), t = 170°С;
р = 10,79 МПа (110 кгс/см²), t = 55°С;
р = 9,02 МПа (92 кгс/см²), t = 290°С;
р = 7,55 МПа (77 кгс/см²), t = 290°С;
р = 5,40 МПа (55 кгс/см²), t = 60°С.
р = 3,92 МПа (40 кгс/см²), t = 290°С;
р = 3,92 МПа (40 кгс/см²), t = 200°С;

Материал: круглая сталь марки 08Х18Н10Т по ГОСТ 5949 с Rm ≥ 334 МПа (34 кгс/см²) и Rp0,2 ≥ 157 МПа (16 кгс/см²) при t = 350°C или заготовки группы IIIБ по ОСТ 108.109.01. Допускается применять заготовки категории А и Г.

Пример условного обозначения точеного перехода исполнения 05 Ду =25 мм, dy = 15 мм на параметры среды р = 19,62 МПа (200 кгс/см²), t = 290°С:

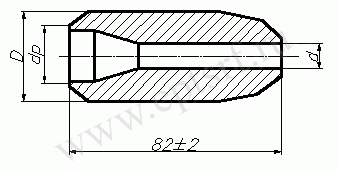

Переход 05 ОСТ 24.125.08 Размеры в мм

Исполнение	Условный проход		Размеры труб				L	Масса кг, не более
	Ду	dy	Дн	S	dн	s
р = 19,62 МПа (200 кгс/см²), t = 290°С; р = 17,66 МПа (180 кгс/см²), t = 360°С; р = 13,73 МПа (140 кгс/см²), t = 335°С; р = 10,79 МПа (110 кгс/см²), t = 55°С; р = 10,10 МПа (103 кгс/см²), t = 170°С; р = 9,02 МПа (92 кгс/см²), t = 290°С; р = 7,55 МПа (77 кгс/см²), t = 290°С; р = 5,40 МПа (55 кгс/см²), t = 60°С; р = 3,92 МПа (40 кгс/см²), t = 290°С; р = 3,92 МПа (40 кгс/см²), t = 200°С
01	10	6	14	2,0	10	2,0	82	0,10
02	15	10	18	2,5				0,14
03	20	10	25	3,0				0,32
04		15			18	2,5		0,22
05	25	15	32	3,5				0,45
06		20				3,0		0,35
07	32	15	38			2,5		0,56
08		20			25	3,0		0,54
09		25						0,76
р = 17,66 МПа (180 кгс/см²), t = 360°С; р = 13,73 МПа (140 кгс/см²), t = 335°С
10	50	20	57	5,5	25	3,0	82	0,72
11		25			32	3,5		1,10
12		32			38			0,88
р = 9,02 МПа (92 кгс/см²), t = 290°С; р = 3,92 МПа (40 кгс/см²), t = 290°С; р = 3,92 МПа (40 кгс/см²), t = 200°С
13	50	20	57	4	25	3,0	82	0,90
14		25			32	3,5		0,78
15		32			38			0,89
р = 13,73 МПа (140 кгс/см²), t = 335°С
16	300	200	-	-	-	-	180	45,00
