Переход концентрический ОСТ 108.318.20-82

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.318.20-82
Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч
ОСТ 108.318.20-82
ОТРАСЛЕВОЙ СТАНДАРТ

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96

1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб по ТУ 14-3-460, для паропроводов тепловых электростанций.
Переходы предназначены для соединения между собой паропроводов с различными параметрами среды.
Стандарт устанавливает конструкцию и основные размеры обжатых переходов для паропроводов с абсолютным давлением и температурой пара:
p = 13,73 МПа (140 кгс/см2), t = 560 °С;
p = 13,73 МПа (140 кгс/см2), t = 545 °С;
p = 4,02 МПа (41 кгс/см2), t = 545 °С.

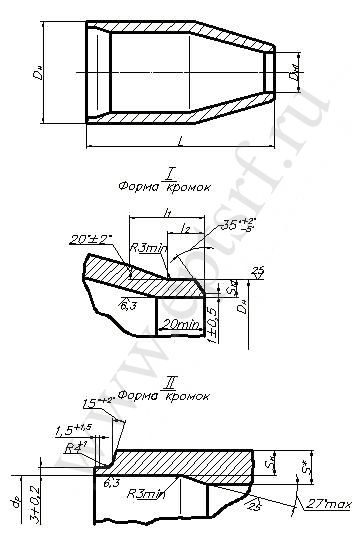

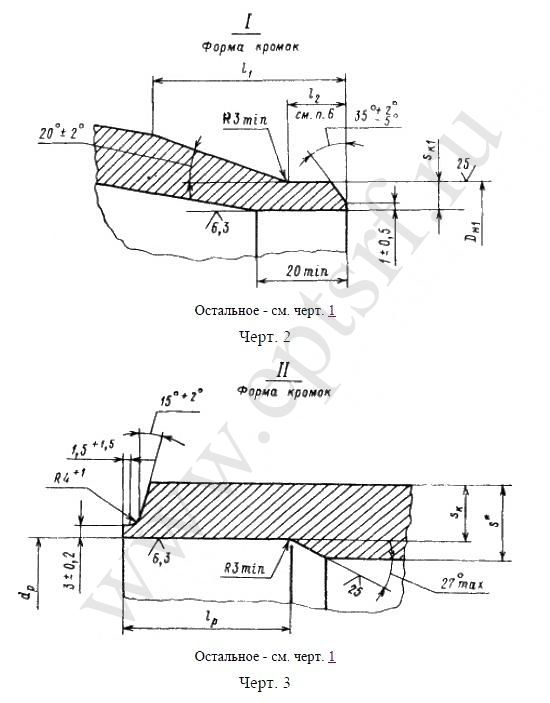

2. Конструкция, размеры и марка стали переходов должны соответствовать указанным на черт. 1 - 5 и в таблице.
3. Предельные отклонения наружного диаметра и толщины стенки необжатого конца перехода - по ТУ 14-3-460.
4. Технические требования к разделке подготовленных под сварку кромок перехода - по ОСТ 108.940.02.
5. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.
6. Рекомендуемые размеры прямых участков l2 уточняются при разработке технологического процесса.
Допускается изготовление подкатанной части без прямых участков.
7. Остальные технические требования - по ОСТ 24.125.60.
8. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.
9. Расточку диаметром dp1 допускается выполнять на длину не менее длины обжатой части перехода с выходом под углом 27° max.
10. Пример условного обозначения перехода исполнения 02 с условными проходами Dy = 150 мм, dy = 100 мм:

ПЕРЕХОД 150×100 02 ОСТ 108.318.20.
11. Пример маркировки: 02 ОСТ 108.318.20


Размеры:

Исп

Черт.

Усл. прохоl

Наружный диаметр и толщина стенки присоед.

труб

DH٭

DH1

dp

dp1

Sx

Sx1

L

lp

l2

Мат-л (марка, ТУ)

М, кг

I

II

Dy

dy

Ном.

Пр. откл.

Ном.

Пр. откл.

Ном.

Пр. откл.

Не
менее

Ном.

Пр. откл.

Ном.

Пр. откл.

р=13.73 МПа (140 кгс/см²), t=560 С°; р=13.73 МПа (140 кгс/см²), t=545 С°





(01)

2

4

50

32

76×13

57×12

76

57

+2

-1

-

-

31

+0,62

13

-

11,0

160

±2

-

-

15

12×1МФ ТУ 14-3-460

3.3

р=13.73 МПа (140 кгс/см²), t=560 С°



02

1

3

150

100

219×32

159×32

219

159

+2

-1

156

+0,63

97

+0.54

32

28.0

27.5

400

±5

60

+5

25

12×1МФ ТУ 14-3-460

62.0

р=13.73 МПа (140 кгс/см²), t=545 С°



03

1

3

175

100

219×28

159×32

219

159

+2

-1

164

+0,63

97

+0.54

32

24.0

27.5

400

±5

60

+5

25

12×1МФ ТУ 14-3-460

62.0



                           р=4.02 МПа (141 кгс/см²), t=545 С°;



04

05

(06)

2

5

65

50

76×7

57×3.5

76

57

+3

62

+0.46

50

+0.62

13

5.0

3.2

160

±2

40



15

12×1МФ ТУ 14-3-460

3.2

11.3

3

100

100

133×11

108×6

133

108

+2

-1

112

+0.54

97

+0.54

20

9.1

4.6

200

50

+5

1

150

159×8

133×11

159

133

144

163

+0.63

112

16

5.8

9.1

230

±5

13.0

07

150

194×16





219×18

159×8

194

159

144

+0.63

20

13.5

5.8

15×1МФ ТУ 14-3-460

21.0

  08



09

200

219

184

+0.72

28

15.0

350

12×1МФ ТУ 14-3-460

47.1

250

250

325×26

273×13

325

273

+4

-1

275

+0.81

248

+0.72

38

21.8

9.9

15×1МФ ТУ 14-3-460

94.8
