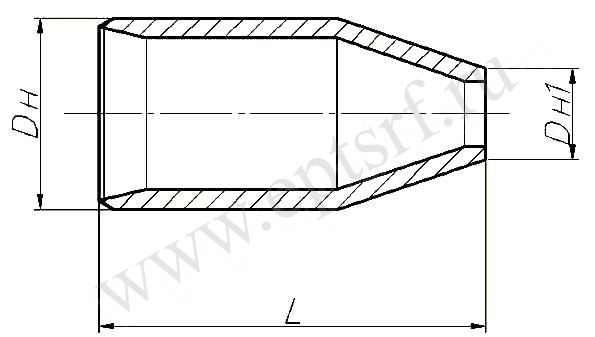

Переход концентрический ОСТ 108.318.15-82


Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Имеет ресурс работы 200000 часов.

Выполняется в соответствии с требованиями ОСТ 108.318.15-82 в нескольких исполнениях.

Условияэксплуатации:

  • p=4,31 МПа (44 кгс/см2), t=340°С
  • p=3,92 МПа (40 кгс/см2), t=200°С

Исп.

Dн1

Наружный диаметр и толщина стенки присоед. труб

Наружный диаметр и толщина стенки присоед. труб

L

Масса, кг

Материал (марка стали, ТУ)

01

65

50

76

57

76х4

57х4

180

2,73

15ГС ТУ 14-3Р-55

02

80

50

89

57

89х4,5

57х4

200

2,51

15ГС ТУ 14-3Р-55 или Сталь 20 ТУ 14-3Р-55

03

80

65

89

76

89х4,5

76х4

160

2,01

15ГС ТУ 14-3Р-55

04

200

150

219

159

219х9

159х7

280

19,78

15ГС ТУ 14-3Р-55

05

250

200

273

219

273х10

219х9

300

32,55

15ГС ТУ 14-3Р-55

06

300

200

325

219

325х13

219х9

440

67,5

15ГС ТУ 14-3Р-55

07

300

250

325

273

325х13

273х10

300

46,0

15ГС ТУ 14-3Р-55

08

350

250

377

273

377х13

273х10

400

90,0

15ГС ТУ 14-3Р-55

09

350

300

377

325

377х13

325х13

320

71,5

15ГС ТУ 14-3Р-55

10

400

300

426

325

426х14

325х13

400

101,85

15ГС ТУ 14-3Р-55

11

400

350

426

377

426х14

377х13

350

89,12

15ГС ТУ 14-3Р-55

  • p=4,31 МПа (44 кгс/см2), t=340°С

Исп.

Dн1

Наружный диаметр и толщина стенки присоед. труб

Наружный диаметр и толщина стенки присоед. труб

L

Масса, кг

Материал (марка стали, ТУ)

12

100

80

108

89

108х6

89х4,5

180

3,78

15ГС ТУ 14-3Р-55

13

150

100

159

108

159х7

108х6

250

12,5

15ГС ТУ 14-3Р-55

14

200

100

219

108

219х9

108х6

400

28,26

15ГС ТУ 14-3Р-55

15

450

350

465

377

465х16

377х13

400

138,0

15ГС ТУ 14-3Р-55

16

450

400

465

426

465х16

426х14

400

76,8

15ГС ТУ 14-3Р-55

  • p=3,92 МПа (40 кгс/см2), t=200°С

Исп.

Dн1

Наружный диаметр и толщина стенки присоед. труб

Наружный диаметр и толщина стенки присоед. труб

L

Масса, кг

Материал (марка стали, ТУ)

17

100

80

108

89

108х5

89х4,5

180

3,78

15ГС ТУ 14-3Р-55

18

125

80

133

89

133х5

89х4,5

230

6,07

15ГС ТУ 14-3Р-55

19

125

100

133

108

133х5

108х5

200

5,28

15ГС ТУ 14-3Р-55

20

150

100

159

108

159х7

108х5

250

8,9

15ГС ТУ 14-3Р-55

21

150

125

159

133

159х7

133х5

230

8,2

15ГС ТУ 14-3Р-55

22

200

100

219

108

219х9

108х5

400

28,26

15ГС ТУ 14-3Р-55

23

200

125

219

133

219х9

133х5

340

24,0

15ГС ТУ 14-3Р-55
