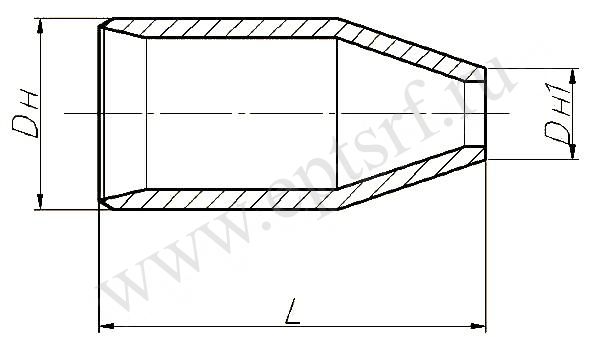

Переход концентрический ОСТ 108.318.14-82
Предназначен для использования в паропроводах тепловых электростанций.
Изготавливается из высококачественных хромомолибденованадиевых сталей.
Имеет ресурс работы 200000 часов.
Выполняется в соответствии с требованиями ОСТ 108.318.14-82 в нескольких исполнениях.
Условияэксплуатации:
- p=3,92 МПа (40 кгс/см2), t=440°С
- p=7,45 МПа (76 кгс/см2), t=145°С
|
Исп. |
Dу |
dу |
Dн |
Dн1 |
Наружный диаметр и толщина стенки присоед. труб |
Наружный диаметр и толщина стенки присоед. труб |
L |
Масса, кг |
Материал (марка стали, ТУ) |
|
01 |
80 |
50 |
89 |
57 |
89х6 |
57х4 |
200 |
2,5 |
Сталь 20 ТУ 14-3Р-55 |
|
02 |
200 |
150 |
219 |
159 |
219х13 |
159х9 |
280 |
23,9 |
15ГС ТУ 14-3Р-55 |
|
03 |
250 |
200 |
273 |
219 |
273х16 |
219х13 |
320 |
42,6 |
15ГС ТУ 14-3Р-55 |
|
04 |
300 |
200 |
325 |
219 |
325х19 |
219х13 |
440 |
77,5 |
15ГС ТУ 14-3Р-55 |
|
05 |
300 |
250 |
325 |
273 |
325х19 |
273х16 |
320 |
56,2 |
15ГС ТУ 14-3Р-55 |
- p=3,92 МПа (40 кгс/см2), t=440°С
|
Исп. |
Dу |
dу |
Dн |
Dн1 |
Наружный диаметр и толщина стенки присоед. труб |
Наружный диаметр и толщина стенки присоед. труб |
L |
Масса, кг |
Материал (марка стали, ТУ) |
|
06 |
100 |
80 |
108 |
89 |
108х8 |
89х6 |
170 |
3,3 |
Сталь 20 ТУ 14-3Р-55 |
|
07 |
150 |
100 |
159 |
108 |
159х9 |
108х8 |
250 |
12,5 |
Сталь 20 ТУ 14-3Р-55 |
- p=7,45 МПа (76 кгс/см2), t=145°С
|
Исп. |
Dу |
dу |
Dн |
Dн1 |
Наружный диаметр и толщина стенки присоед. труб |
Наружный диаметр и толщина стенки присоед. труб |
L |
Масса, кг |
Материал (марка стали, ТУ) |
|
08 |
100 |
80 |
108 |
89 |
108х6 |
89х6 |
170 |
3,4 |
Сталь 20 ТУ 14-3Р-55 |
|
09 |
150 |
100 |
159 |
108 |
159х9 |
108х6 |
250 |
12,5 |
Сталь 20 ТУ 14-3Р-55 |
