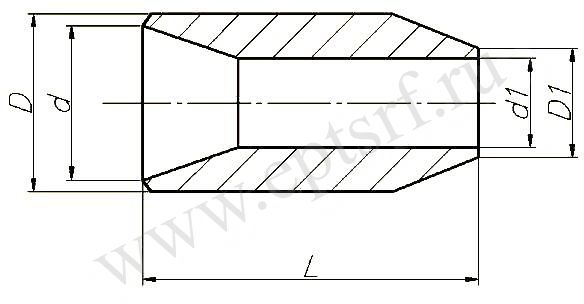

Переход концентрический ОСТ 108.318.11-82


Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Имеет ресурс работы 200000 часов.

Выполняется в соответствии с требованиями ОСТ 108.318.11-82 в нескольких исполнениях.

Условияэксплуатации:

  • p=37,27 МПа (380 кгс/см2), t=280°С

Исп.

Dн1

d

d1

Наружный диаметр и толщина стенки присоед. труб

Наружный диаметр и толщина стенки присоед. труб

L

Материал (марка стали, ТУ)

Масса, кг

01

20

10

30

17

20

11

28х4

16х2,5

82

Сталь 20 ТУ 14-3Р-55

0,37

02

40

20

57

29

39

20

57х9

28х4

82

Сталь 20 ТУ 14-3Р-55

1,44

  • p=23,54 МПа (240 кгс/см2), t=250°С
  • p=18,14 МПа (185 кгс/см2), t=215°С
  • p=3,92 МПа (40 кгс/см2), t=440°С
  • p=7,45 МПа (76 кгс/см2), t=145°С
  • p=4,31 МПа (44 кгс/см ), t=340°С
  • p=3,92 МПа (40 кгс/см ), t=200°С

Исп.

Dн1

d

d1

Наружный диаметр и толщина стенки присоед. труб

Наружный диаметр и толщина стенки присоед. труб

L

Материал (марка стали, ТУ)

Масса, кг[/THEAD]

[TBODY]



03

20

10

30

17

22

12

28х3

16х2

82

Сталь 20 ТУ 14-3Р-55

0,36[/TBODY]



  • p=23,54 МПа (240 кгс/см2), t=250 °С
  • p=18,14 МПа (185 кгс/см2), t=215 °С

Исп.

Dн1

d

d1

Наружный диаметр и толщина стенки присоед. труб

Наружный диаметр и толщина стенки присоед. труб

L

Материал (марка стали, ТУ)

Масса, кг

04

35

20

76

29

58

22

76х9

28х3

105

Сталь 20 ТУ 14-3Р-55

2,95

  • p=3,92 МПа (40 кгс/см2), t=440°С
  • p=7,45 МПа (76 кгс/см2), t=145°С
  • p=4,31 МПа (44 кгс/см2), t=340°С
  • p=3,92 МПа (40 кгс/см2), t=200°С

Исп.

Dн1

d

d1

Наружный диаметр и толщина стенки присоед. труб

Наружный диаметр и толщина стенки присоед. труб

L

Материал (марка стали, ТУ)

Масса, кг

05

25

10

34

17

26

12

32х3

16х2

82

Сталь 20 ТУ 14-3Р-55

0,46

06

25

20

34

29

26

22

32х3

28х3

82

Сталь 20 ТУ 14-3Р-55

0,34

07

32

10

40

17

32

12

38х3

16х2

82

Сталь 20 ТУ 14-3Р-55

0,6

08

32

20

40

29

32

22

38х3

28х3

82

Сталь 20 ТУ 14-3Р-55

0,52

09

32

25

40

33

32

26

38х3

32х3

82

Сталь 20 ТУ 14-3Р-55

0,45

10

50

20

57

29

50

22

57х4

28х3

82

Сталь 20 ТУ 14-3Р-55

1,10

11

50

32

57

39

50

32

57х4

38х3

82

Сталь 20 ТУ 14-3Р-55

1,08
