Переход концентрический ГОСТ 17378-83

Изменение № 3 ГОСТ 17378-83 детали трубопроводов стальные бесшовные приварные на Ру £ 10 МПа (£ 100 кгс/см2). Переходы. Конструкция и размеры

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 22.06.89 № 1870

Дата введения 01.01.90

1. Настоящий стандарт распространяется на стальные бесшовные приварные концентрические и эксцентрические переходы на Ру £ 10 МПа (£ 100 кгс/см2).

2. Основные параметры переходов - по ГОСТ 17380-83.

(Измененная редакция, Изм. № 3).

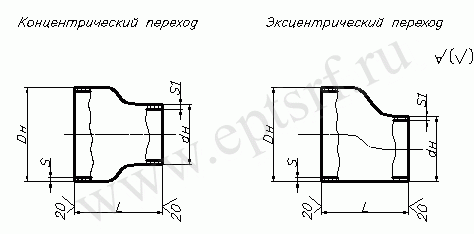

3. Конструкция и размеры переходов должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 2).

3.1. Присоединительные концы переходов должны быть прямыми на длине не менее 5 мм.





Размеры, мм

Условный проход Наружный диаметр L s s1 Условное давление Ру, МПа (» кгс/см2), не более Масса, кг, не более
Транспортируемые вещества
Dy dy Dн dн неагрессивные среднеагрессивные пар и горячая вода
40 25 45 32 30 2,5 2,0 10,0 (100) 2,5 (25) 10,0 (100) 0,1
4,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,2
20 25 2,5 1,6 10,0 (100) 2,5 (25) 10,0 (100) 0,1
4,0 3,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,2
50 40 57 45 60 4,0 2,5 10,0 (100) 6,3 (63) 10,0 (100) 0,2
5,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,3
32 38 45 4,0 2,0 10,0 (100) 6,3 (63) 10,0 (100) 0,2
5,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,3
25 32 4,0 2,0 10,0 (100) 6,3 (63) 10,0 (100) 0,2
5,0 3,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,3
20 25 4,0 1,6 10,0 (100) 6,3 (63) 10,0 (100) 0,2
5,0 3,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,3
65 50 76 57 70 3,5 3,0 10,0 (100) 4,0 (40) 10,0 (100) 0,4
6,0 5,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,7
40 45 3,5 2,5 10,0 (100) 4,0 (40) 10,0 (100) 0,4
6,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,6
32 38 55 3,5 2,5 10,0 (100) 4,0 (40) 10,0 (100) 0,3
6,0 3,0 10,0 (100)* 10,0 (100) 10,0 (100)* 0,5
80 65 89 76 75 3,5 3,5 10,0 (100) 4,0 (40) 6,3 (63) 0,6
6,0 5,0 10,0 (100)* 10,0 (100) 10,0 (100) 0,9
8,0 6,0 10,0 (100)* 10,0 (100) 10,0 (100)* 1,1
50 57 3,5 3,0 10,0 (100) 4,0 (40) 6,3 (63) 0,6
6,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100) 0,9
8,0 5,0 10,0 (100)* 10,0 (100) 10,0 (100)* 1,1
40 45 3,5 2,5 10,0 (100) 4,0 (40) 6,3 (63) 0,6
6,0 4,0 10,0 (100)* 6,3 (63) 10,0 (100) 0,8
100 80 108 89 80 4,0 3,5 10,0 (100) 4,0 (40) 6,3 (63) 1,0
6,0 6,0 10,0 (100)* 10,0 (100) 10,0 (100) 1,4
65 76 4,0 3,5 10,0 (100) 4,0 (40) 6,3 (63) 0,9
6,0 5,0 10,0 (100)* 10,0 (100) 10,0 (100) 1,1
50 57 4,0 3,0 10,0 (100) 4,0 (40) 6,3 (63) 0,9
6,0 4,0 10,0 (100)* 10,0 (100) 10,0 (100) 1,2
125 100 133 108 100 5,0 4,0 10,0 (100) 4,0 (40) 6,3 (63) 1,7
8,0 6,0 10,0 (100)* 10,0 (100) 10,0 (100) 2,6
80 89 4,0 3,5 6,3 (63) 4,0 (40) 4,0 (40) 1,5
6,0 5,0 8,0 (80) 6,3 (63) 6,3 (63) 1,8
8,0 6,0 10,0 (100) 10,0 (100) 10,0 (100) 2,4
65 76 5,0 3,5 10,0 (100) 4,0 (40) 6,3 (63) 1,6
8,0 5,0 10,0 (100)* 10,0 (100) 10,0 (100) 2,0
50 57 4,0 3,0 6,3 (63) 4,0 (40) 4,0 (40) 1,0
8,0 4,0 10,0 (100) 10,0 (100) 10,0 (100) 2,0
150 125 159 133 130 4,5 4,0 6,3 (63) 4,0 (40) 4,0 (40) 2,6
8,0 8,0 10,0 (100) 10,0 (100) 10,0 (100) 4,1
100 108 4,5 4,0 6,3 (63) 4,0 (40) 4,0 (40) 2,4
8,0 6,0 10,0 (100) 10,0 (100) 10,0 (100) 3,7
80 89 4,5 3,5 6,3 (63) 4,0 (40) 4,0 (40) 2,2
8,0 6,0 10,0 (100) 10,0 (100) 10,0 (100) 3,4
65 76 75 4,5 3,5 6,3 (63) 4,0 (40) 4,0 (40) 1,5
8,0 4,0 10,0 (100) 10,0 (100) 10,0 (100) 2,6
50 57 4,5 3,0 6,3 (63) 4,0 (40) 4,0 (40) 1,5
8,0 4,0 10,0 (100) 10,0 (100) 10,0 (100) 2,6
200 150 219 159 140 6,0 4,5 6,3 (63) 4,0 (40) 4,0 (40) 5,3
10,0 8,0 10,0 (100) 10,0 (100) 10,0 (100) 7,2
125 133 6,0 4,0 6,3 (63) 4,0 (40) 4,0 (40) 4,2
10,0 8,0 10,0 (100) 10,0 (100) 10,0 (100) 6,8
100 108 95 6,0 4,0 6,3 (63) 4,0 (40) 4,0 (40) 2,9
10,0 6,0 10,0 (100) 10,0 (100) 10,0 (100) 4,6
80 89 6,0 3,5 6,3 (63) 4,0 (40) 4,0 (40) 2,9
10,0 5,0 10,0 (100) 10,0 (100) 10,0 (100) 4,6
65 76 6,0 3,5 6,3 (63) 4,0 (40) 4,0 (40) 2,9
10,0 5,0 10,0 (100) 10,0 (100) 10,0 (100) 4,6
50 57 6,0 3,5 6,3 (63) 4,0 (40) 4,0 (40) 2,9
10,0 5,0 10,0 (100) 10,0 (100) 10,0 (100) 4,6
250 200 273 219 180 7,0 6,0 6,3 (63) 4,0 (40) 4,0 (40) 8,6
10,0 8,0 10,0 (100) 6,3 (63) 6,3 (63) 11,3
12,0 10,0 10,0 (100)* 10,0 (100) 10,0 (100) 14,6
150 159 7,0 4,5 6,3 (63) 4,0 (40) 4,0 (40) 8,1
10,0 6,0 10,0 (100) 6,3 (63) 6,3 (63) 10,2
12,0 10,0 10,0 (100)* 10,0 (100) 10,0 (100) 12,3
125 133 140 8,0 4,0 6,3 (63) 4,0 (40) 4,0 (40) 6,8
10,0 6,0 10,0 (100) 6,3 (63) 6,3 (63) 8,5
10,0** 6,0** 10,0 (100)* 8,0 (80) 8,0 (80) 8,5
100 108 8,0 4,0 6,3 (63) 4,0 (40) 4,0 (40) 6,8
10,0 5,0 10,0 (100) 6,3 (63) 6,3 (63) 8,5
10,0** 5,0** 10,0 (100)* 8,0 (80) 8,0 (80) 8,5
300 250 325 273 180 8,0 8,0 6,3 (63) 4,0 (40) 4,0 (40) 12,2
10,0 10,0 8,0 (80) 6,3 (63) 6,3 (63) 14,6
12,0 12,0 10,0 (100)* 8,0 (80) 8,0 (80) 17,2
200 219 10,0 8,0 8,0 (80) 6,3 (63) 6,3 (63) 14,0
12,0 10,0 10,0 (100) 8,0 (80) 8,0 (80) 16,1
150 159 140 8,0 4,5 6,3 (63) 4,0 (40) 4,0 (40) 11,4
12,0 8,0 10,0 (100) 8,0 (80) 8,0 (80) 15,6
125 133 8,0 5,0 6,3 (63) 4,0 (40) 4,0 (40) 11,4
12,0 8,0 10,0 (100) 8,0 (80) 8,0 (80) 15,6
100 108 10,0 4,0 8,0 (80) 6,3 (63) 6,3 (63) 13,1
12,0 6,0 10,0 (100) 8,0 (80) 8,0 (80) 15,7
350 300 377 325 220 10,0 8,0 6,3 (63) 4,0 (40) 4,0 (40) 20,7
12,0 10,0 8,0 (80) 6,3 (63) 6,3 (63) 24,9
14,0*** 12,0*** 8,0 (80)* 8,0 (80) 6,3 (63)* 29,1
16,0 16,0 10,0 (100) 10,0 (100) 8,0 (80) 32,8
250 273 10,0 8,0 6,3 (63) 4,0 (40) 4,0 (40) 19,4
12,0 10,0 8,0 (80) 6,3 (63) 6,3 (63) 23,3
14,0*** 12,0*** 8,0 (80)* 8,0 (80) 6,3 (63)* 27,2
16,0 12,0 10,0 (100) 10,0 (100) 8,0 (80) 30,6
200 219 12,0 8,0 8,0 (80) 6,3 (63) 6,3 (63) 21,6
16,0 10,0 10,0 (100) 10,0 (100) 8,0 (80) 28,4
150 159 12,0 6,0 8,0 (80) 6,3 (63) 6,3 (63) 20,0
16,0 8,0 10,0 (100) 10,0 (100) 8,0 (80) 26,2
400 350 426 377 220 10,0 10,0 6,3 (63) 4,0 (40) 4,0 (40) 27,9
12,0** 12,0** 8,0 (80) 6,3 (63) 6,3 (63) 33,4
14,0*** 14,0*** 8,0 (80)* 6,3 (63)* 6,3 (63)* 39,1
16,0 16,0 10,0 (100) 8,0 (80) 8,0 (80) 54,3
300 325 10,0 8,0 6,3 (63) 4,0 (40) 4,0 (40) 26,0
12,0** 10,0** 8,0 (80) 6,3 (63) 6,3 (63) 31,2
14,0*** 12,0*** 8,0 (80)* 6,3 (63)* 6,3 (63)* 36,4
16,0 12,0 10,0 (100) 8,0 (80) 8,0 (80) 36,4
250 273 12,0 8,0 6,3 (63) 4,0 (40) 6,3 (63) 29,5
12,0** 10,0** 8,0 (80) 6,3 (63) 6,3 (63) 31,2
16,0 10,0 10,0 (100) 8,0 (80) 8,0 (80) 34,4
12,0 6,0 6,3 (63) 4,0 (40) 4,0 (40) 27,7
12,0** 8,0** 8,0 (80) 6,3 (63) 6,3 (63) 32,3
16,0 10,0 10,0 (100) 8,0 (80) 8,0 (80) 44,9
150 159 12,0 8,0 6,3 (63) 4,0 (40) 4,0 (40) 31,9
12,0** 8,0** 8,0 (80) 6,3 (63) 6,3 (63) 37,2
16,0 10,0 10,0 (100) 8,0 (80) 8,0 (80) 53,2
500 400 530 426 300 12,0*** 12,0*** 4,0 (40) 2,5 (25) 2,5 (25) 52,9
14,0 12,0 6,3 (63) 4,0 (40) 4,0 (40) 61,7
14,0** 12,0** 8,0 (80) 6,3 (63) 6,3 (63) 61,7
16,0** 16,0** 10,0 (100) 8,0 (80) 8,0 (80) 73,6
16,0*** 16,0*** 8,0 (80) 6,3 (63) 6,3 (63) 73,6
350 377 12,0*** 12,0*** 4,0 (40) 2,5 (25) 2,5 (25) 49,7
14,0 12,0 6,3 (63) 4,0 (40) 4,0 (40) 57,9
14,0** 12,0** 8,0 (80) 6,3 (63) 6,3 (63) 57,9
16,0** 16,0** 10,0 (100) 8,0 (80) 8,0 (80) 70,3
16,0*** 16,0*** 8,0 (80) 6,3 (63) 6,3 (63) 70,3

Для условий эксплуатации, указанных в п. 1.1г ГОСТ 17380-83.

** Изготавливаются только из стали 09Г2С.

*** Изготавливаются по согласованию между изготовителем и потребителем.

Примечания:

1. Условные давления, указанные в графе «пар и горячая вода», относятся только к деталям трубопроводов, на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» Госгортехнадзора СССР.

2. Масса указана для справок.

(Измененная редакция, Изм. № 3).

3. (Исключен, Изм. № 2).

Пример условного обозначения концентрического перехода Dн =325 мм, dн = 273 мм, s = 10 мм, s1 = 10 мм из стали 20:

Переход К 325×10 - 273×10 ГОСТ 17378-83.

То же, из стали 09Г2С:

Переход К 325×10 - 273×10 - 09Г2С ГОСТ 17378-83.

То же, эксцентрического из стали 20:

Переход Э 325×10 - 273×10 ГОСТ 17378-83.

То же, из стали 09Г2С:

Переход Э 325×10 - 273×10 - 09Г2С ГОСТ 17378-83.

То же, из стали 10Г2 для трубопроводов пара и горячей воды:

Переход Пэ 325×10 - 273×10 - 10Г2 ГОСТ 17378-83.

4. Технические требования - по ГОСТ 17380-83.

5. Коды ОКП приведены в справочном приложении.

ПРИЛОЖЕНИЕ
Справочное

КОДЫ ОКП.

1. Коды ОКП переходов для неагрессивных и среднеагрессивных сред должны соответствовать указанным в табл. 1.

Таблица 1

Обозначение перехода Коды ОКП переходов из стали
20 10Г2 09Г2С
Код ОКП КЧ Код ОКП КЧ Код ОКП КЧ
Переход концентрический 45×2,5-32×2,0 14 6842 0100 00 14 6842 3000 02 14 6842 3300 04
45×4,0-32×4,0 14 6842 0102 09 14 6842 3002 00 14 6842 3302 02
45×2,5-25×1,6 14 6842 0104 07 14 6842 3004 09 14 6842 3304 00
45×4,0-25×3,0 14 6842 0106 05 14 6842 3006 07 14 6842 3306 09
57×4,0-45×2,5 14 6842 0108 03 14 6842 3008 05 14 6842 3308 07
57×5,0-45×4,0 14 6842 0110 09 14 6842 3010 00 14 6842 3310 02
57×4,0-38×2,0 14 6842 0112 07 14 6842 3012 09 14 6842 3312 00,
57×5,0-38×4,0 14 6842 0114 05 14 6842 3014 07 14 6842 3314 09
57×4,0-32×2,0 14 6842 0116 03 14 6842 3016 05 14 6842 3316 07
57×5,0-32×3,0 14 6842 0118 02 14 6842 3018 03 14 6842 3318 05
57×4,0-25×1,6 14 6842 0120 07 14 6842 3020 09 14 6842 3320 00
57×5,0-25×3,0 14 6842 0122 05 14 6842 3022 07 14 6842 3322 09
76×3,5-57×3,0 14 6842 0124 03 14 6842 3024 05 14 6842 3324 07
76×6,0-57×5,0 14 6842 0126 01 14 6842 3026 03 14 6842 3326 05
76×3,5-45×2,5 14 6842 0128 04 14 6842 3028 01 14 6842 3328 03
76×6,0-45×4,0 14 6842 0130 05 14 6842 3030 07 14 6842 3330 09
76×3,5-38×2,5 14 6842 0132 03 14 6842 3032 05 14 6842 3332 07
76×6,0-38×3,0 14 6842 0134 01 14 6842 3034 03 14 6842 3334 05
89×3,5-76×3,5 14 6842 0136 01 14 6842 3036 01 14 6842 3336 03
89×6,0-76×5,0 14 6842 0138 08 14 6842 3038 00 14 6842 3338 01
89×8,0-76×6,0 14 6842 0140 03 14 6842 3040 05 14 6842 3340 07
89×3,5-57×3,0 14 6842 0142 01 14 6842 3042 03 14 6842 3342 05
89×6,0-57×4,0 14 6842 0144 09 14 6842 3043 02 14 6842 3343 01
89×8,0-57×5,0 14 6842 0146 08 14 6842 3044 01 14 6842 3344 03
89×3,5-45×2,5 14 6842 0148 06 14 6842 3046 08 14 6842 3346 01
89×6,0-45×4,0 14 6842 0150 01 14 6842 3048 08 14 6842 3348 09
108×4,0-89×3,5 14 6842 0152 06 14 6842 3050 03 14 6842 3350 05
108×6,0-89×6,0 14 6842 0154 08 14 6842 3052 01 14 6842 3352 03
108×4,0-76×3,5 14 6842 0156 06 14 6842 3054 05 14 6842 3354 01
108×6,0-76×5,0 14 6842 0158 04 14 6842 3056 08 14 6842 3356 06
108×4,0-57×3,0 14 6842 0160 03 14 6842 3068 06 14 6842 3358 08
108×6,0-57×4,0 14 6842 0162 08 14 6842 3060 01 14 6842 3360 03
133×5,0-108×4,0 14 6842 0164 06 14 6842 3062 02 14 6842 3362 01
133×8,0-108×6,0 14 6842 0166 04 14 6842 3064 08 14 6842 3364 03
133×4,0-89×3,5 14 6842 0168 02 14 6842 3066 06 14 6842 3366 08
133×6,0-89×5,0 14 6842 0170 08 14 6842 3068 04 14 6842 3368 06
133×8,0-89×6,0 14 6842 0172 06 14 6842 3070 00 14 6842 3370 01
133×5,0-76×3,5 14 6842 0174 04 14 6842 3072 08 14 6842 3372 00
133×8,0-76×5,0 14 6842 0176 02 14 6842 3074 06 14 6842 3374 08
133×4,0-57×3,0 14 6842 0178 00 14 6842 3076 04 14 6842 3376 06
133×8,0-57×4,0 14 6842 0180 06 14 6842 3078 02 14 6842 3378 04
159×4,5-133×4,0 14 6842 0182 04 14 6842 3080 08 14 6842 3380 08
159×8,0-133×8,0 14 6842 0184 02 14 6842 3082 06 14 6842 3382 08
159×4,5-108×4,0 14 6842 0186 00 14 6842 3084 04 14 6842 3384 06
159×8,0-108×6,0 14 6842 0188 09 14 6842 3086 02 14 6842 3386 04
159×4,5-89×3,5 14 6842 0190 04 14 6842 3088 00 14 6842 3388 02
159×8,0-89×6,0 14 6842 0192 02 14 6842 3090 06 14 6842 3390 08
159×4,5-76×3,5 14 6842 0194 00 14 6842 3092 04 14 6842 3392 06
159×8,0-76×4,0 14 6842 0196 09 14 6842 3094 02 14 6842 3394 04
159×4,5-57×3,0 14 6842 0198 07 14 6842 3096 00 14 6842 3396 02
159×8,0-57×4,0 14 6842 0200 08 14 6842 3098 09 14 6842 3398 00
219×6,0-159×4,5 14 6842 0202 06 14 6842 3100 02 14 6842 3400 01
219×10,0-159×8,0 14 6842 0204 04 14 6842 3102 08 14 6842 3402 03
219×6,0-133×4,0 14 6842 0206 02 14 6842 3104 06 14 6842 3404 04
219×10,0-133×8,0 14 6842 0208 00 14 6842 3106 04 14 6842 3406 06
219×6,0-108×4,0 14 6842 0210 06 14 6842 3108 02 14 6842 3408 04
219×10,0-108×6,0 14 6842 0212 04 14 6842 3110 08 14 6842 3410 00
219×6,0-89×3,5 14 6842 0214 02 14 6842 3112 06 14 6842 3412 08
219×10,0-89×5,0 14 6842 0216 00 14 6842 3114 04 14 6842 3414 06
219×6,0-76×3,5 14 6842 0218 09 14 6842 3116 02 14 6842 3416 04
219×10,0-76×5,0 14 6842 0220 04 14 6842 3118 00 14 6842 3418 02
219×6,0-57×3,0 14 6842 0222 02 14 6842 3120 06 14 6842 3420 08
219×10,0-57×4,0 14 6842 0224 00 14 6842 3122 04 14 6842 3422 06
273×7,0-219×6,0 14 6842 0226 09 14 6842 3124 02 14 6842 3424 04
273×10,0-219×8,0 14 6842 0228 07 14 6842 3126 00 14 6842 3426 02
273×12,0-219×10,0 14 6842 0230 02 14 6842 3128 09 14 6842 3428 00
273×7,0-159×4,5 14 6842 0232 00 14 6842 3130 04 14 6842 3430 06
273×10,0-159×6,0 14 6842 0234 09 14 6842 3132 02 14 6842 3432 04
273×12,0-159×10,0 14 6842 0236 07 14 6842 3134 00 14 6842 3434 02
273×8,0-133×4,0 14 6842 0238 05 14 6842 3136 09 14 6842 3436 00
273×10,0-133×6,0 14 6842 0240 00 14 6842 3138 07 14 6842 3438 09
273×8,0-108×4,0 14 6842 0242 09 14 6842 3140 02 14 6842 3440 04
273×10,0-108×5,0 14 6842 0244 07 14 6842 3142 00 14 6842 3442 02
325×8,0-273×8,0 14 6842 0246 05 14 6842 3144 09 14 6842 3444 00
325×10,0-273×10,0 14 6842 0248 03 14 6842 3146 07 14 6842 3446 09
325×12,0-273×12,0 14 6842 0250 09 14 6842 3148 05 14 6842 3448 07
325×10,0-219×8,0 14 6842 0252 07 14 6842 3150 00 14 6842 3450 02
325×12,0-219×10,0 14 6842 0254 05 14 6842 3152 09 14 6842 3452 00
325×8,0-159×4,6 14 6842 0256 03 14 6842 3154 07 14 6842 3454 09
325×12,0-159×8,0 14 6842 0258 01 14 6842 3156 05 14 6842 3456 07
325×8,0-133×5,0 14 8642 0260 07 14 6842 3158 03 14 6842 3458 05
325×12,0-133×8,0 14 6842 0262 05 14 6842 3160 09 14 6842 3460 00
325×10,0-108×4,0 14 6842 0264 03 14 6842 3162 07 14 6842 3462 09
325×12,0-108×6,0 14 6842 0266 01 14 6842 3164 05 14 6842 3464 07
377×10,0-325×8,0 14 6842 0267 00 14 6842 3165 04 14 6842 3465 06
377×12,0-325×10,0 14 6842 0268 07 14 6842 3166 03 14 6842 3466 05
377×16,0-325×16,0 14 6842 0270 05 14 6842 3168 01 14 6842 3467 04
377×10,0-273×8,0 14 6842 0271 04 14 6842 3169 00 14 6842 3468 03
377×12,0-273×10,0 14 6842 0272 03 14 6842 3170 07 14 6842 3469 02
377×14-325×12,0 14 6842 0273 02 14 6842 3167 02 14 6842 3457 06
377×16,0-273×12,0 14 6842 0274 01 14 6842 3172 05 14 6842 3470 09
377×14-273×12,0 14 6842 0275 00 14 6842 3171 06 14 6842 3459 04
377×12,0-219×8,0 14 6842 0276 04 14 6842 3174 03 14 6842 3471 08
377×16,0-219×10,0 14 6842 0278 08 14 6842 3176 01 14 6842 3472 07
377×12,0-159×6,0 14 6842 0280 03 14 6842 3178 03 14 6842 3473 06
377×16,0-159×8,0 14 6842 0282 01 14 6842 3180 05 14 6842 3474 05
426×10,0-377×10,0 14 6842 0284 01 14 6842 3182 03 14 6842 3475 04
426×12,0-377×12,0 - - - - 14 6842 3476 03
426×16,0-377×16,0 14 6842 0286 08 14 6842 3184 01 14 6842 3477 02
426×14-377×14,0 14 6842 0287 07 14 6842 3181 04 14 6842 3461 10
426×10,0-325×8,0 14 6842 0288 06 14 6842 3186 00 14 6842 3478 01
426×14-325×12,0 14 6842 0289 05 14 6842 3183 02 14 6842 3463 08
426×12,0-325×10,0 - - - - 14 6842 3479 00
426×16,0-325×12,0 14 6842 0290 01 14 6842 3188 08 14 6842 3480 07
426×12,0-273×8,0 14 6842 0292 09 14 6842 3190 03 14 6842 3481 06
426×12,0-273×10,0 - - - - 14 6842 3482 05
426×16,0-273×10,0 14 6842 0294 08 14 6842 3192 01 14 6842 3483 04
426×12,0-219×6,0 14 6842 0296 06 14 6842 3194 08 14 6842 3484 03
426×12,0-219×8,0 - - - 14 6842 3485 02
426×16,0-219×10,0 14 6842 0298 04 14 6842 3196 08 14 6842 3486 01
426×12,0-159×8,0 14 6842 0300 05 14 6842 3198 06 14 6842 3487 00
426×16,0-159×10,0 14 6842 0302 03 14 6842 3200 07 14 6842 3488 10
530×14,0-426×12,0 14 6842 0304 01 14 6842 3202 05 14 6842 3489 09
530×16,0-426×16,0 - - - - 14 6842 3490 05
530×14,0-377×12,0 14 6842 0306 10 14 6842 3204 08 14 6842 3491 04
530×16,0-377×16,0 - - - - 14 6842 3492 03
530×12-426×12,0 14 6842 0308 08 14 6842 3206 01 14 6842 3493 02
530×16-426×16,0 14 6842 0310 03 14 6842 3208 10 14 6842 3494 01
530×12-377×12,0 14 6842 0312 01 14 6842 3210 05 14 6842 3495 00
530×16-377×16,0 14 6842 0314 10 14 6842 3212 03 14 6842 3496 10
Переход эксцентрический 45×2,5-32×2,0 14 6842 0500 04 14 6842 3500 09 14 6842 3800 00
45×4,0-32×4,0 14 6842 0502 08 14 6842 3502 07 14 6842 3802 09
45×2,5-25×1,6 14 6842 0504 06 14 6842 3504 05 14 6842 3804 07
45×4,0-25×3,0 14 6842 0506 04 14 6842 3506 03 14 6842 3806 05
57×4,0-45×2,5 14 6842 0508 02 14 6842 3508 01 14 6842 3808 03
57×5,0-45×4,0 14 6842 0510 08 14 6842 3510 07 14 6842 3810 09
57×4,0-38×2,0 14 6842 0512 06 14 6842 3512 05 14 6842 3812 07
57×5,0-38×4,0 14 6842 0514 04 14 6842 3514 03 14 6842 3814 05
57×4,0-32×2,0 14 6842 0516 02 14 6842 3516 01 14 6842 3816 03
57×5,0-32×3,0 14 6842 0518 00 14 6842 3518 04 14 6842 3818 01
57×4,0-25×1,6 14 6842 0520 06 14 6842 3520 05 14 6842 3820 07
57×5,0-25×3,0 14 6842 0522 04 14 6842 3522 03 14 6842 3822 05
76×3,5-57×3,0 14 6842 0524 02 14 6842 3524 01 14 6842 3824 03
76×6,0-57×5,0 14 6842 0526 00 14 6842 3526 01 14 6842 3826 01
76×3,5-45×2,5 14 6842 0528 09 14 6842 3528 08 14 6842 3828 02
76×6,0-45×4,0 14 6842 0530 04 14 6842 3530 03 14 6842 3830 05
76×3,5-38×2,5 14 6842 0532 02 14 6842 3532 01 14 6842 3832 03
76×6,0-38×3,0 14 6842 0534 00 14 6842 3534 09 14 6842 3834 01
89×3,5-76×3,5 14 6842 0536 09 14 6842 3536 08 14 6842 3836 00
89×6,0-76×5,0 14 6842 0538 07 14 6842 3538 06 14 6842 3838 08
89×8,0-76×6,0 14 6842 0540 02 14 6842 3540 01 14 6842 3840 03
89×3,5-57×3,0 14 6842 0642 00 14 6842 3542 06 14 6842 3842 01
89×6,0-57×4,0 14 6842 0544 09 14 6842 3544 08 14 6842 3844 07
89×8,0-57×5,0 14 6842 0546 07 14 6842 3546 06 14 6842 3846 08
89×3,5-45×2,5 14 6842 0548 05 14 6842 3548 04 14 6842 3848 06
89×6,0-45×4,0 14 6842 0550 00 14 6842 3550 03 14 6842 3850 01
108×4,0-89×3,5 14 6842 0652 09 14 6842 3552 08 14 6842 3852 04
108×6,0-89×6,0 14 6842 0554 07 14 6842 3554 06 14 6842 3854 08
108×4,0-76×3,5 14 6842 0656 05 14 6842 3556 04 14 6842 3856 06
108×6,0-76×5,0 14 6842 0558 03 14 6842 3558 02 14 6842 3858 04
108×4,0-57×3,0 14 6842 0560 09 14 6842 3560 08 14 6842 3860 01
108×6,0-57×4,0 14 6842 0562 07 14 6842 3562 06 14 6842 3862 08
133×5,0-108×4,0 14 6842 0564 05 14 6842 3564 04 14 6842 3864 06
133×8,0-108×6,0 14 6842 0566 03 14 6842 3566 02 14 6842 3866 04
133×4,0-89×3,5 14 6842 0568 01 14 6842 3568 00 14 6842 3868 02
133×6,0-89×5,0 14 6842 0670 07 14 6842 3570 06 14 6842 3870 08
133×8,0-89×6,0 14 6842 0572 05 14 6842 3572 04 14 6842 3872 06
133×5,0-76×3,5 14 6842 0574 03 14 6842 3574 02 14 6842 3874 04
133×8,0-76×5,0 14 6842 0576 01 14 6842 3576 00 14 6842 3876 02
133×4,0-57×3,0 14 6842 0578 05 14 6842 3578 09 14 6842 3878 00
133×8,0-57×4,0 14 6842 0580 05 14 6842 3580 04 14 6842 3880 06
159×4,5-133×4,0 14 6842 0582 03 14 6842 3582 02 14 6842 3882 04
159×8,0-133×8,0 14 6842 0584 01 14 6842 3584 00 14 6842 3884 02
159×4,5-108×4,0 14 6842 0586 02 14 6842 3586 09 14 6842 3886 00
159×8,0-108×6,0 14 6842 0588 08 14 6842 3588 07 14 6842 3888 09
159×4,5-89×3,5 14 6842 0590 03 14 6842 3590 02 14 6842 3890 04
159×8,0-89×6,0 14 6842 0592 01 14 6842 3592 00 14 6842 3892 02
159×4,5-76×3,5 14 6842 0594 00 14 6842 3594 09 14 6842 3894 00
159×8,0-76×4,0 14 6842 0596 0,8 14 6842 3596 07 14 6842 3896 09
159×4,5-57×3,0 14 6842 0598 06 14 6842 3598 05 14 6842 3898 07
159×8,0-57×4,0 14 6842 0600 07 14 6842 3600 06 14 6842 3900 08
219×6,0-159×4,5 14 6842 0602 05 14 6842 3602 04 14 6842 3902 06
219×10,0-159×8,0 14 6842 0604 03 14 6842 3604 02 14 6842 3904 04
219×6,0-133×4,0 14 6842 0606 01 14 6842 3606 00 14 6842 3906 02
219×10,0-133×8,0 14 6842 0608 08 14 6842 3608 09 14 6842 3908 00
219×6,0-108×4,0 14 6842 0610 05 14 6842 3610 04 14 6842 3910 06
219×10,0-108×6,0 14 6842 0612 03 14 6842 3612 02 14 6842 3912 04
219×6,0-89×3,5 14 6842 0614 01 14 6842 3614 00 14 6842 3914 02
219×10,0-89×5,0 14 6842 0616 05 14 6842 3616 09 14 6842 3916 00
219×6,0-76×3,5 14 6842 0618 08 14 6842 3618 07 14 6842 3918 09
219×10,0-76×5,0 14 6842 0620 03 14 6842 3620 02 14 6842 3920 04
219×6,0-57×3,0 14 6842 0622 01 14 6842 3622 00 14 6842 3922 03
219×10,0-57×4,0 14 6842 0624 02 14 6842 3624 09 14 6842 3924 00
273×7,0-219×6,0 14 6842 0626 08 14 6842 3626 07 14 6842 3926 09
273×10,0-219×8,0 14 6842 0628 06 14 6842 3628 05 14 6842 3928 07
273×12,0-219×10,0 14 6842 0630 01 14 6842 3630 00 14 6842 3930 02
273×7,0-159×4,5 14 6842 0632 00 14 6842 3632 09 14 6842 3932 00
273×10,0-159×6,0 14 6842 0634 08 14 6842 3634 07 14 6842 3934 09
273×12,0-159×10,0 14 6842 0636 06 14 6842 3636 05 14 6842 3936 07
273×8,0-133×4,0 14 6842 0638 04 14 6842 3638 03 14 6842 3938 05
273×10,0-133×6,0 14 6842 0640 07 14 6842 3640 09 14 6842 3940 00
273×8,0-108×4,0 14 6842 0642 08 14 6842, 3642 07 14 6842 3942 09
273×10,0-108×5,0 14 6842 0644 06 14 6842 3644 05 14 6842 3944 07
325×8,0-273×8,0 14 6842 0648 02 14 6842 3646 03 14 6842 3946 05
325×10,0-273×10,0 14 6842 0640 08 14 6842 3648 01 14 6842 3948 03
325×12,0-273×12,0 14 6842 0652 06 14 6842 3650 07 14 6842 3950 00
325×10,0-219×8,0 14 6842 0654 04 14 6842 3652 05 14 6842 3952 07
325×12,0-219×10,0 14 6842 0656 02 14 6842 3654 03 14 6842 3954 05
325×8,0-159×4,5 14 6842 0658 00 14 6842 3656 01 14 6842 3956 03
325×12,0-159×8,0 14 6842 0660 06 14 6842 3658 07 14 6842 3958 01
325×8,0-133×5,0 14 6842 0662 04 14 6842 3660 05 14 6842 3960 07
325×12,0-133×8,0 14 6842 0664 02 14 6842 3662 03 14 6842 3962 05
325×10,0-108×4,0 14 6842 0666 00 14 6842 3664 01 14 6842 3964 03
325×12,0-108×6,0 14 6842 0668 09 14 6842 3666 04 14 6842 3966 01
377×10,0-325×8,0 14 6842 0669 08 14 6842 3667 09 14 6842 3967 00
377×12,0-325×10,0 14 6842 0670 04 14 6842 3668 08 14 6842 3968 05
377×16,0-325×16,0 14 6842 0672 02 14 6842 3670 03 14 6842 3970 05
377×10,0-273×8,0 14 6842 0673 01 14 6842 3671 02 14 6842 3971 04
377×12,0-273×10,0 14 6842 0674 00 14 6842 3672 01 14 6842 3972 03
377×14-325×12,0 14 6842 0675 10 14 6842 3673 00 14 6842 3967 00
377×16,0-273×12,0 14 6842 0676 09 14 6842 3674 01 14 6842 3974 01
377×14-273×12,0 14 6842 0677 08 14 6842 3675 09 14 6842 3973 02
377×12,0-219×8,0 14 6842 0678 07 14 6842 3676 08 14 6842 3976 02
377×16,0-219×10,0 14 6842 0680 02 14 6842 3678 06 14 6842 3978 08
377×12,0-159×6,0 14 6842 0682 00 14 6842 3680 01 14 6842 3980 03
377×16,0-159×8,0 14 6842 0684 09 14 6842 3682 09 14 6842 3982 01
426×10,0-377×10,0 14 6842 0686 07 14 6842 3684 08 14 6842 3983 00
426×12,0-377×12,0 - - - - 14 6842 3984 00
426×16,0-377×16,0 14 6842 0688 05 14 6842 3686 06 14 6842 3986 08
426×14-377×14,0 14 6842 0689 04 14 6842 3695 05 14 6842 3985 09
426×10,0-325×8,0 14 6842 0690 00 14 6842 3688 04 14 6842 3988 06
426×12,0-325×10,0 - - - - 14 6842 3989 05
426×14-325×12,0 14 6842 0691 10 14 6842 3697 03 14 6842 3987 07
426×16,0-325×12,0 14 6842 0692 09 14 6842 3690 06 14 6842 3990 01
426×12,0-273×8,0 14 6842 0694 07 14 6842 3692 08 14 6842 3992 07
426×12,0-273×10,0 - - - - 14 6842 3993 09
426×16,0-273×10,0 14 6842 0696 05 14 6842 3694 06 14 6842 3994 08
426×12,0-219×6,0 14 6842 0698 03 14 6842 3696 04 14 6842 3996 06
426×12,0-219×8,0 - - - - 14 6842 3997 05
426×16,0-219×10,0 14 6842 0700 04 14 6842 3698 02 14 6842 3998 04
426×12,0-159×8,0 14 6842 0702 02 14 6842 3700 03 14 6842 4000 09
426×16,0-159×10,0 14 6842 0704 00 14 6842 3702 01 14 6842 4002 07
530×14,0-426×12,0 14 6842 0706 09 14 6842 3704 10 14 6842 4004 05
530×16,0-426×16,0 - - - - 14 6842 4006 03
530×14,0-377×12,0 14 6842 0708 07 14 6842 3706 08 14 6842 4008 01
530×16,0-377×16,0 - - - - 14 6842 4010 07
530×12-426×12,0 14 6842 0710 02 14 6842 3708 06 14 6842 4012 05
530×16-426×16,0 14 6842 0712 00 14 6842 3710 01 14 6842 4014 03
530×12-377×12,0 14 6842 0714 09 14 6842 3712 10 14 6842 4016 01
530×16-377×16,0 14 6842 0716 07 14 6842 3714 08 14 6842 4018 10

2. Коды ОКП переходов для трубопроводов пара и горячей воды должны соответствовать указанным в табл. 2.

Таблица 2

Обозначение перехода Коды ОКП переходов для трубопроводов пара и горячей воды из стали
20 10Г2 09Г2С
Код ОКП КЧ Код ОКП КЧ Код ОКП КЧ
Переход концентрический 45×2,5-32×2,0 14 6842 1000 07 14 6842 4030 03 14 6842 4250 04
45×4,0-32×4,0 14 6842 1002 08 14 6842 4032 01 14 6842 4252 02
45×2,5-25×1,6 14 6842 1004 06 14 6842 4034 10 14 6842 4254 00
46×4,0-25×3,0 14 6842 1006 04 14 6842 4036 08 14 6842 4256 09
57×4,0-45×2,5 14 6842 1008 02 14 6842 4038 06 14 6842 4258 07
57×5,0-45×4,0 14 6842 1010 08 14 6842 4040 01 14 6842 4260 02
57×4,0-38×2,0 14 6842 1012 06 14 6842 4042 09 14 6842 4262 00
57×5,0-38×4,0 14 6842 1014 04 14 6842 4044 08 14 6842 4264 09
57×4,0-32×2,0 14 6842 1016 02 14 6842 4046 06 14 6842 4266 07
57×5,0-32×3,0 14 6842 1018 00 14 6842 4048 014 14 6842 4268 05
57×4,0-25×1,6 14 6842 1020 06 14 6842 4050 06 14 6842 4270 00
57×5,0-25×3,0 14 6842 1022 04 14 6842 4052 08 14 6842 4272 09
76×3,5-57×3,0 14 6842 1024 02 14 6842 4054 06 14 6842 4274 07
76×6,0-57×5,0 14 6842 1026 00 14 6842 4066 04 14 6842 4276 05
76×3,5-45×2,5 14 6842 1028 09 14 6842 4058 02 14 6842 4278 03
76×6,0-45×4,0 14 6842 1030 04 14 6842 4060 08 14 6842 4280 09
76×3,5-38×2,5 14 6842 1032 02 14 6842 4062 06 14 6842 4282 07
76×6,0-38×3,0 14 6842 1034 00 14 6842 4064 04 14 6842 4284 05
89×3,5-76×3,5 14 6842 1036 09 14 6842 4066 02 14 6842 4286 03
89×6,0-76×5,0 14 6842 1038 07 14 6842 4068 00 14 6842 4288 01
89×8,0-76×6,0 14 6842 1040 02 14 6842 4070 06 14 6842 4290 07
89×3,5-57×3,0 14 6842 1042 00 14 6842 4072 04 14 6842 4292 05
89×6,0-57×4,0 14 6842 1044 09 14 6842 4074 02 14 6842 4294 03
89×8,0-57×5,0 14 6842 1046 07 14 6842 4076 00 14 6842 4296 01
89×3,5-45×2,5 14 6842 1048 05 14 6842 4078 09 14 6842 4298 02
89×6,0-45×4,0 14 6842 1050 00 14 6842 4080 04 14 6842 4300 00
108×4,0-89×3,5 14 6842 1052 09 14 6842 4082 02 14 6842 4302 09
108×6,0-89×6,0 14 6842 1054 07 14 6842 4084 00 14 6842 4304 07
108×4,0-76×3,5 14 6842 1056 05 14 6842 4086 09 14 6842 4306 05
108×6,0-76×5,0 14 6842 1058 03 14 6842 4088 07 14 6842 4308 03
108×4,0-57×3,0 14 6842 1060 09 14 6842 4000 02 14 6842 4310 09
108×6,0-57×4,0 14 6842 1062 07 14 6842 4092 00 14 6842 4312 07
133×5,0-108×4,0 14 6842 1064 05 14 6842 4094 09 14 6842 4314 05
133×8,0-108×6,0 14 6842 1066 03 14 6842 4096 07 14 6842 4316 03
133×4,0-89×3,5 14 6842 1068 01 14 6842 4098 05 14 6842 4318 01
133×6,0-89×5,0 14 6842 1070 07 14 6842 4100 06 14 6842 4320 07
133×8,0-89×6,0 14 6842 1072 05 14 6842 4102 04 14 6842 4322 05
133×5,0-76×3,5 14 6842 1074 03 14 6842 4104 02 14 6842 4324 03
133×8,0-76×5,0 14 6842 1076 01 14 6842 4106 00 14 6842 4326 01
133×4,0-57×3,0 14 6842 1078 08 14 6842 4108 09 14 6842 4328 05
133×8,0-57×4,0 14 6842 1080 05 14 6842 4110 04 14 6842 4330 05
159×4,5-133×4,0 14 6842 1082 03 14 6842 4112 02 14 6842 4332 03
159×8,0-133×8,0 14 6842 1084 01 14 6842 4114 00 14 6842 4334 01
159×4,5-108×4,0 14 6842 1086 05 14 6842 4116 09 14 6842 4336 02
159×8,0-108×6,0 14 6842 1088 08 14 6842 4118 07 14 6842 4338 08
159×4,5-89×3,5 14 6842 1090 03 14 6842 4120 02 14 6842 4340 03
159×8,0-89×6,0 14 6842 1092 01 14 6842 4122 00 14 6842 4342 01
159×4,5-76×3,5 14 6842 1094 02 14 6842 4124 09 14 6842 4344 02
159×8,0-76×4,0 14 6842 1096 08 14 6842 4126 07 14 6842 4346 08
159×4,5-57×3,0 14 6842 1098 06 14 6842 4128 05 14 6842 4348 06
159×8,0-57×4,0 14 6842 1100 07 14 6842 4130 00 14 6842 4350 01
219×6,0-159×4,5 14 6842 1102 05 14 6842 4132 09 14 6842 4352 07
219×10,0-159×8,0 14 6842 1104 03 14 6842 4134 07 14 6842 4354 08
219×6,0-133×4,0 14 6842 1106 01 14 6842 4136 05 14 6842 4356 06
219×10,0-133×8,0 14 6842 1108 00 14 6842 4138 03 14 6842 4358 04
219×6,0-108×4,0 14 6842 1110 05 14 6842 4140 09 14 6842 4360 04
219×10,0-108×6,0 14 6842 1112 03 14 6842 4142 07 14 6842 4362 08
219×6,0-89×3,5 14 6842 1114 01 14 6842 4144 05 14 6842 4364 06
219×10,0-89×5,0 14 6842 1116 08 14 6842 4146 03 14 6842 4366 04
219×6,0-76×3,5 14 6842 1118 08 14 6842 4148 01 14 6842 4368 02
219×10,0-76×5,0 14 6842 1120 03 14 6842 4150 07 14 6842 4370 08
219×6,0-57×3,0 14 6842 1122 01 14 6842 4152 05 14 6842 4372 06
219×10,0-57×4,0 14 6842 1124 05 14 6842 4154 03 14 6842 4374 04
273×7,0-219×6,0 14 6842 1126 08 14 6842 4156 01 14 6842 4376 02
273×10,0-219×8,0 14 6842 1128 06 14 6842 4158 00 14 6842 4378 00
273×12,0-219×10,0 14 6842 1130 01 14 6842 4160 05 14 6842 4380 06
273×7,0-159×4,5 14 6842 1132 02 14 6842 4162 03 14 6842 4382 04
273×10,0-159×6,0 14 6842 1134 08 14 6842 4164 01 14 6842 4384 02
273×12,0-159×10,0 14 6842 1136 06 14 6842 4166 07 14 6842 4386 00
273×8,0-133×4,0 14 6842 1138 04 14 6842 4168 08 14 6842 4388 09
273×10,0-133×6,0 14 6842 1140 00 14 6842 4170 03 14 6842 4390 04
273×8,0-108×4,0 14 6842 1142 08 14 6842 4172 01 14 6842 4392 02
273×10,0-108×5,0 14 6842 1144 06 14 6842 4174 04 14 6842 4394 00
325×8,0-273×8,0 14 6842 1146 04 14 6849 4176 08 14 6842 4396 09
325×10,0-273×10,0 14 6842 1148 02 14 6842 4178 06 14 6842 4398 07
325×12,0-273×12,0 14 6842 1150 08 14 6842 4180 01 14 6842 4400 08
325×10,0-219×8,0 14 6842 1152 06 14 6842 4182 01 14 6842 4402 06
325×12,0-219×10,0 14 6842 1154 04 14 6842 4184 08 14 6842 4404 04
325×8,0-159×4,5 14 6842 1156 02 14 6842 4186 06 14 6842 4406

02

325×12,0-159×8,0 14 6842 1158 00 14 6842 4188 04 14 6842 4408 00
325×8,0-133×5,0 14 6842 1160 06 14 6842 4190 03 14 6842 4410 06
325×12,0-133×8,0 14 6842 1162 04 14 6842 4192 08 14 6842 4412 04
325×10,0-108×4,0 14 6842 1164 02 14 6842 4194 06 14 6812 4414 02
325×12,0-108×6,0 14 6842 1166 00 14 6842 4196 04 14 6842 4416 00
377×10,0-325×8,0 14 6842 1167 10 14 6842 4198 02 14 6842 4418 09
377×12,0-325×10,0 14 6842 1168 09 14 6842 4200 08 14 6842 4420 04
377×16,0-325×16,0 14 6842 1170 04 14 6842 4202 01 14 6842 4422 02
377×10,0-273×8,0 14 6842 1171 03 14 6842 4204 07 14 6842 4424 00
377×12,0-273×10,0 14 6842 1172 02 14 6842 4206 06 14 6842 4426 09
377×16,0-273×12,0 14 6842 1174 00 14 6842 4208 06 14 6842 4428 07
377×12,0-219×8,0 14 6842 1176 09 14 6842 4210 01 14 6842 4430 02
377×16,0-219×10,0 14 ,6842 1178 07 14 6842 4212 04 14 6842 4432 00
377×12,0-159×6,0 14 6842 1180 02 14 6842 4214 08 14 6842 4434 09
377×14-325×12 14 6842 1181 01 14 6842 4215 07 14 6842 4435 08
377×16,0-159×8,0 14 6842 1182 00 14 6842 4216 06 14 6842 4436 07
377×14-27.3×12 14 6842 1183 10 14 6842 4217 05 14 6842 4437 06
426×10,0-377×10,0 14 6842 1184 09 14 6842 4218 04 14 6842 4438 05
426×12,0-377×12,0 - - - - 14 6842 4440 00
426×14-377×14 14 6842 1185 08 14 6842 4219 03 14 6842 4441 03
426×16,0-377×16,0 14 6842 1186 07 14 6842 4220 10 14 6842 4442 09
426×14-325×12 14 6842 1187 06 14 6842 4221 09 14 6842 4443 08
426×10,0-325×8,0 14 6842 1188 05 14 6842 4222 08 14 6842 4444 07
426×12,0-325×10,0 - - - - 14 6842 4446 05
426×16,0-325×12,0 14 6842 1190 00 14 6842 4224 06 14 6842 4448 03
426×12,0-273×8,0 14 6842 1192 09 14 6842 4226 04 14 6842 4450 09
426×12,0-273×10,0 - - - - 14 6842 4452 07
426×16,0-273×10,0 14 6842 1194 07 14 6842 4228 02 14 6842 4454 05
426×12,0-219×6,0 14 6842 1196 05 14 6842 4230 08 14 6842 4456 03
426×12,0-219×8,0 - - - 14 6842 4458 01
426×16,0-219×10,0 14 6842 1198 03 14 6842 4232 06 14 6842 4460 07
426×12,0-159×8,0 14 6842 1200 04 14 6842 4234 04 14 6842 4462 05
426×16,0-159×10,0 14 6842 1202 00 14 6842 4236 02 14 6842 4464 03
530×14,0-426×12,0 14 6842 1204 00 14 6842 4238 00 14 6842 4466 01
530×16,0-426×16,0 - - - - 14 6842 4468 08
530×14,0-377×12,0 14 6842 1206 09 14 6842 4240 06 14 6842 4470 05
530×16,0-377×16,0 - - - - 14 6842 4472 03
530×12-426×12 14 6842 1208 07 14 6842 4241 05 14 6842 4473 02
530×16-426×16 14 6842 1210 02 14 6842 4242 04 14 6842 4474 01
530×12-377×12 14 6842 1212 00 14 6842 4243 03 14 6842 4475 00
530×16-377×16 14 6842 1214 09 14 6842 4244 02 14 6842 4476 05
Переход эксцентрический 45×2,5-32×2,0 14 6842 1500 06 14 6842 4500 05 14 6842 4750 10
45×4,0-32×4,0 14 6842 1502 04 14 6842 4502 03 14 6842 4752 09
45×2,5-25×1,6 14 6842 1504 02 14 6842 4504 01 14 6842 4754 07
45×4,0-25×3,0 14 6842 1506 00 14 6842 4506 08 14 6842 4756 05
57×4,0-45×2,5 14 6842 1508 09 14 6842 4508 08 14 6842 4758 03
57×5,0-45×4,0 14 6842 1510 04 14 6842 4510 03 14 6842 4760 09
57×4,0-38×2,0 14 6842 1512 02 14 6842 4512 01 14 6842 4762 07
57×5,0-38×4,0 14 6842 1514 00 14 6842 4514 05 14 6842 4764 05
57×4,0-32×2,0 14 6842 1516 09 14 6842 4516 08 14 6842 4766 03
57×5,0-32×3,0 14 6842 1518 07 14 6842 4518 06 14 6842 4768 01
57×4,0-25×1,6 14 6842 1520 02 14 6842 4520 01 14 6842 4770 07
57×5,0-25×3,0 14 6842 1522 00 14 6842 4522 02 14 6842 4772 05
76×3,5-57×3,0 14 6842 1524 09 14 6842 4524 08 14 6842 4774 03
76×6,0-57×5,0 14 6842 1526 07 14 6842 4526 06 14 6842 4776 01
76×3,5-45×2,5 14 6842 1528 05 14 6842 4528 04 14 6842 4778 06
76×6,0-45×4,0 14 6842 1530 00 14 6842 4530 00 14 6842 4780 05
76×3,5-38×2,5 14 6842 1532 09 14 6842 4532 08 14 6842 4782 03
76×6,0-38×3,0 14 6842 1534 07 14 6842 4534 06 14 6842 4784 01
89×3,5-76×3,5 14 6842 1536 05 14 6842 4536 04 14 6842 4786 03
89×6,0-76×5,0 14 6842 1538 03 14 6842 4538 02 14 6842 4788 08
89×8,0-76×6,0 14 6842 1540 09 14 6842 4540 08 14 6842 4790 03
89×3,5-57×3,0 14 6842 1542 07 14 6842 4542 06 14 6842 4792 01
89×6,0-57×4,0 14 6842 1544 05 14 6842 4544 04 14 6842 4794 00
89×8,0-57×5,0 14 6842 1546 08 14 6842 4546 02 14 6842 4796 08
89×3,5-45×2,5 14 6842 1548 01 14 6842 4548 00 14 6842 4798 06
89×6,0-45×4,0 14 6842 1550 07 14 6842 4550 06 14 6842 4800 07
108×4,0-89×3,5 14 6842 1552 05 14 6842 4552 04 14 6842 4802 05
108×6,0-89×6,0 14 6842 1554 03 14 6842 4554 02 14 6842 4804 03
108×4,0-76×3,5 14 6842 1556 01 14 6842 4556 00 14 6842 4806 01
108×6,0-76×5,0 14 6842 1558 01 14 6842 4558 09 14 6842 4808 09
108×4,0-57×3,0 14 6842 1560 05 14 6842 4560 04 14 6842 4810 05
108×6,0-57×4,0 14 6842 1562 03 14 6842 4562 02 14 6842 4812 03
133×5,0-108×4,0 14 6842 1564 01 14 6842 4564 00 14 6842 4814 01
133×8,0-108×6,0 14 6842 1566 09 14 6842 4566 09 14 6842 4816 06
133×4,0-89×3,5 14 6842 1568 08 14 6842 4568 07 14 6842 4818 08
133×6,0-89×5,0 14 6842 1570 03 14 6842 4570 02 14 6842 4820 03
133×8,0-89×6,0 14 6842 1572 01 14 6842 4572 00 14 6842 4822 01
133×5,0-76×3,5 14 6842 1574 06 14 6842 4574 09 14 6842 4824 03
133×8,0-76×5,0 14 6842 1576 08 14 6842 4576 07 14 6842 4826 08
133×4,0-57×3,0 14 6842 1578 06 14 6842 4578 05 14 6842 4828 06
133×8,0-57×4,0 14 6842 1580 01 14 6842 4580 00 14 6842 4830 01
159×4,5-133×4,0 14 6842 1582 03 14 6842 4582 09 14 6842 4832 03
159×8,0-133×8,0 14 6842 1584 08 14 6842 4584 07 14 6842 4834 08
159×4,5-108×4,0 14 6842 1586 06 14 6842 4586 05 14 6842 4836 06
159×8,0-108×6,0 14 6842 1588 04 14 6842 4588 03 14 6842 4838 04
159×4,5-89×3,5 14 6842 1590 00 14 6842 4590 09 14 6842 4840 08
1159×8,0-89×6,0 14 6842 1592 08 14 6842 4592 07 14 6842 4842 08
159×4,5-76×3,5 14 6842 1594 06 14 6842 4594 05 14 6842 4844 06
159×8,0-76×4,0 14 6842 1596 04 14 6842 4596 03 14 6842 4846 04
159×4,5-57×3,0 14 6842 1598 02 14 6842 4598 01 14 6842 4848 02
159×8,0-57×4,0 14 6842 1600 08 14 6842 4600 02 14 6842 4850 08
219×6,0-159×4,5 14 6842 1602 01 14 6842 4602 00 14 6842 4852 06
219×10,0-159×8,0 14 6842 1604 09 14 6842 4604 09 14 6842 4854 04
219×6,0-133×4,0 14 6842 1606 08 14 6842 4606 07 14 6842 4856 02
219×10,0-133×8,0 14 6842 1608 06 14 6842 4608 05 14 6842 4858 00
219×6,0-108×4,0 14 6842 1610 01 14 6842 4610 00 14 6842 4860 06
219×10,0-108×6,0 14 6842 1612 06 14 6842 4612 09 14 6842 4862 04
219×6,0-89×3,5 14 6842 1614 08 14 6842 4614 07 14 6842 4864 02
219×10,0-89×5,0 14 6842 1616 06 14 6842 4616 05 14 6842 4866 00
219×6,0-76×3,5 14 6842 1618 04 14 6842 4618 03 14 6842 4868 09
219×10,0-76×5,0 14 6842 1620 03 14 6842 4620 09 14 6842 4870 04
219×6,0-57×3,0 14 6842 1622 08 14 6842 4622 07 14 6842 4872 02
219×10,0-57×4,0 14 6842 1624 06 14 6842 4624 05 14 6842 4874 00
273×7,0-219×6,0 14 6842 1626 04 14 6842 4626 03 14 6842 4876 09
273×10,0-219×8,0 14 6842 1628 02 14 6842 4628 01 14 6842 4878 07
273×12,0-219×10,0 14 6842 1630 08 14 6842 4630 07 14 6842 4880 02
273×7,0-159×4,5 14 6842 1632 06 14 6842 4632 05 14 6842 4882 00
273×10,0-159×6,0 14 6842 1634 04 14 6842 4634 03 14 6842 4884 09
273×12,0-159×10,0 14 6842 1636 02 14 6842 4636 01 14 6842 4886 07
273×8,0-133×4,0 14 6842 1638 00 14 6842 4638 03 14 6842 4888 05
273×10,0-133×6,0 14 6842 1640 06 14 6842 4640 05 14 6842 4890 00
273×8,0-108×4,0 14 6842 1642 04 14 6842 4642 03 14 6842 4892 09
273×10,0-108×5,0 14 6842 1644 02 14 6842 4644 01 14 6842 4894 07
325×8,0-273×8,0 14 6842 1646 00 14 6842 4648 08 14 6842 4896 05
325×10,0-273×10,0 14 6842 1648 09 14 6842 4650 03 14 6842 4898 03-
325×12,0-273×12,0 14 6842 1650 04 14 6842 4652 01 14 6842 4900 04
325×10,0-219×8,0 14 6842 1652 02 14 6842 4654 08 14 6842 4902 02
325×12,0-219×10,0 14 6842 1654 00 14 6842 4656 08 14 6842 4904 00
325×8,0-159×4,5 14 6842 1656 09 14 6842 4658 06 14 6842 4906 09
325×12,0-159×8,0 14 6842 1658 07 14 6842 4660 01 14 6842 4908 07
325×8,0-133×5,0 14 6842 1660 02 14 6842 4662 05 14 6842 4910 02
325×12,0-133×8,0 14 6842 1662 00 14 6842 4664 08 14 6842 4912 00
325×10,0-108×4,0 14 6842 1664 09 14 6842 4666 06 14 6842 4914 09
325×12,0-108×6,0 14 6842 1666 07 14 6842 4668 04 14 6842 4916 07
377×10,0-325×8,0 14 6842 1667 06 14 6842 4670 02 14 6842 4918 05
377×12,0-325×10,0 14 6842 1668 05 14 6842 4672 08 14 6842 4920 00
377×16,0-325×16,0 14 6842 1670 00 14 6842 4674 06 14 6842 4922 09
377×10,0-273×8,0 14 6842 1671 10 14 6842 4675 05 14 6842 4924 07
377×12,0-273×10,0 14 6842 1672 09 14 6842 4676 04 14 6842 4926 05
377×16,0-273×12,0 14 6842 1674 07 14 6842 4678 02 14 6842 4928 06
377×12,0-219×8,0 14 6842 1676 05 14 6842 4680 08 14 6842 4930 09
377×16,0-219×10,0 14 6842 1678 03 14 6842 4682 06 14 6842 4932 07
377×12,0-159×6,0 14 6842 1680 09 14 6842 4684 04 14 6842 4934 05
377×114-325×12 14 6842 1681 08 14 6842 4683 05 14 6842 4933 06
377×16,0-159×8,0 14 6842 1682 07 14 6842 4686 02 14 6842 4936 03
377×14-273×12 14 6842 1683 06 14 6842 4685 03 14 6842 4935 04
426×10,0-377×10,0 14 6842 1684 05 14 6842 4688 00 14 6842 4938 01
426×12,0-377×12,0 - - - - 14 6842 4940 07
426×М-377×14 14 6842 1685 04 14 6842 4687 01 14 6842 4937 02
426×16,0-377×16,0 14 6842 1686 03 14 6842 4690 06 14 6842 4942 05
426×14-325×12 14 6842 1687 02 14 6842 4689 10 14 6842 4939 00
426×10,0-325×8,0 14 6842 1688 01 14 6842 4692 04 14 6842 4944 03
426×12,0-325×10,0 - - - - 14 6842 4946 01
426×16,0-325×12,0 14 6842 1690 07 14 6842 4694 02 14 6842 4948 10
426×12,0-273×8,0 14 6842 1692 05 14 6842 4696 00 14 6842 4950 05
426×12,0-273×10,0 - - - - 14 6842 4952 03
426×16,0-273×10,0 14 6842 1694 03 14 6842 4698 09 14 6842 4954 01
426×12,0-219×6,0 14 6842 1696 01 14 6842 4700 05 14 6842 4956 09
426×12,0-219×8,0 - - - - 14 6842 4958 08
426×16,0-219×10,0 14 6842 1698 04 14 6842 4702 08 14 6842 4960 03
426×12,0-159×8,0 14 6842 1700 00 14 6842 4704 06 14 6842 4962 01
426×16,0-159×10,0 14 6842 1702 09 14 6842 4706 04 14 6842 4964 06
530×14,0-426×12,0 14 6842 1704 07 14 6842 4708 02 14 6842 4966 08
530×16,0-426×16,0 - - - - 14 6842 4968 06
530×14,0-377×12,0 14 6842 1706 05 14 6842 47101 08 14 6842 4970 01
530×16,0-377×16,0 - - - - 14 6842 4972 03
530×12-426×12 14 6842 1708 03 14 6842 4711 07 14 6842 4973 09
530×16-426×16 14 6842 1710 09 14 6842 4712 06 14 6842 4974 08
530×12-377×12 14 6842 1712 07 14 6842 4713 05 14 6842 4975 07
530×16-377×16 14 6842 1714 05 14 6842 4714 04 14 6842 4976 06
