Переход эксцентрический ТУ 1469-002-05777029-2006

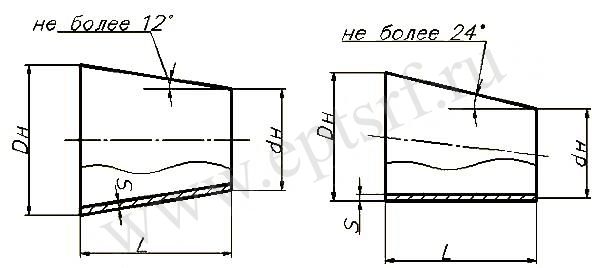

Переходы концентрические и эксцентрические сварные с условными проходами от 400 мм до 1200 мм. Изделия предназначены для магистральных, технологических трубопроводов и других объектов, транспортирующих  нефть и нефтепродукты, а также иные среды, с рабочим давлением в трубопроводе до 14 МПа (140 кгс/см?).

Пример условного обозначения при заказе:
Переход  ПС 1020(16)К52х720(12)К48-6,3-0,6-У ТУ 1469-002-05777029-2006 - переход концентрический;
Переход ЭПС 1020(16)К52х720(12)К48-6,3-0,6-У ТУ 1469-002-05777029-2006 - переход эксцентрический.

Минимальная температура стенки детали при эксплуатации для исполнения:
У – минус 20 ºС;
ХЛ – минус 40 ºС.
Максимальная температура стенки переходов при эксплуатации не должна быть выше 423 К (плюс 150 ºС) для любого исполнения детали.

Коэффициенты условий работы деталей установлены в зависимости от категории участков трубопровода:
- m = 0,75 – для участков трубопроводов III, II и I категорий;
- m = 0,6 – для участков трубопроводов категории "В".

Переходы изготавливаются из листовых заготовок с материалами классов прочности: К42, К48, К50; К52, К54, К56, К60, К65.

Таблица 1 – Размеры переходов
