Переход эксцентрический ТУ 102-488-95


Условное давление, PN (Ру) <= 10,0 МПа
Наружный диаметр, Dh От 530-1420 мм
Температура, t°С при монтаже при эксплуатации
до -60°С до -40°С
Материал 20, 17Г1С, 09Г2С

Описание


Детали и узлы трубопроводов предназначены для линейных трубопроводов и технологических об вязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.

Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2.05.06-85. Строительная длина переходов сварных - в пределах переходов штампосварных.

Пример условного обозначения

Переход штампосварной с наружним диаметром на входе 1020 мм с толщиной стенки присоединяемой трубы 16 мм и на выходе 720 мм с толщиной стенки присоединяемой трубы 14 мм на Ру =7,5 МПа при коэффициенте условий работы 0,6 для климатических условий У

- для концентрических Переходов ПШС 1020(16) х 720(14)-7,5-0,6- У ТУ 102-488-95

- для эксцентрических Переходов ЭПШС 1020(16) х 720(14)-7,5-0,6- У ТУ 102-488-95

Переход сварной с наружным диаметром на входе 1020 мм с толщиной стенки присоединяемой трубы 16 мм и на выхо де 720 мм с толщиной стенки присоединяемой трубы 14 мм на Ру = 7,5 МПа при коэффициенте условий работы 0,6 для климатических условий У

- для концентрических Переходов КПС 1020(16) х 720(14)-7,5-0,6- У ТУ 102-488-95

- для эксцентрических Переходов ЭПС 1020(16) х 720(14)-7,5-0,6- У ТУ 102-488-95
Dh,
мм
dh,
мм

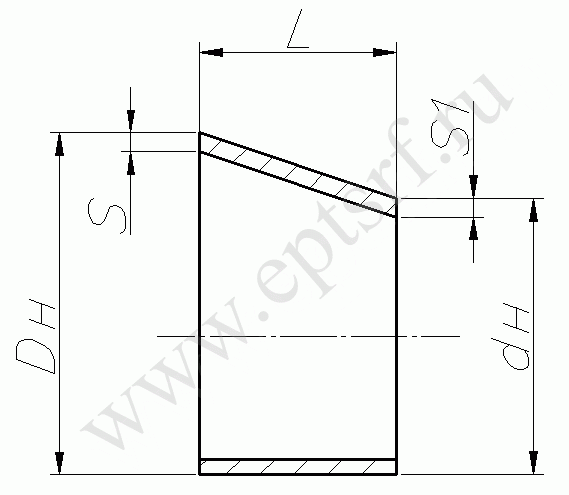

Размеры, мм Давление Масса,
кг
L S S1
530 426 500 14 12 7,5 89,0
500 14 12 8,5 89,0
500 14 12 10,0 89,0
630 530 420 13 11 7,5 83,0
420 16 13 8,5 102,0
420 18 15 10,0 114,0
720 530 700 16 12 7,5 195,0
700 19 13 8,5 230,0
700 16 12 8,5 195,0
630 315 16 13 7,5 88,0
820 720 500 15 14 6,4 150,0
500 18 16 7,5 180,0
1020 720 800 21 15 7,5 424,0
580 21,5 16 7,5 307,0
820 800 26 18 8,5 510,0
1220 1020 500 19 15 6,4 285,0
500 26 21 7,5 383,0
1420 1020 1000 32 22 7,5 945,0
1000 26 18 7,5 771,0
1000 38 26 8,5 1114,0
1000 30 21 8,5 888,0
1220 500 32 26 7,5 510,0
500 26 22 7,5 416,0
500 38 32 8,5 601,0
500 30 26 8,5 475,0
