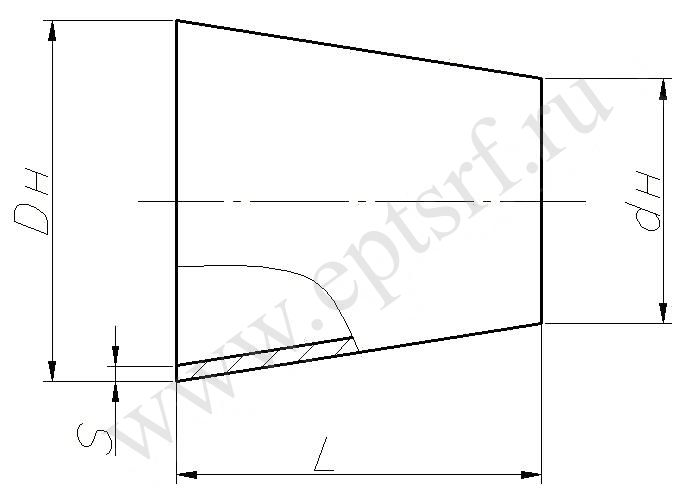

Переход эксцентрический ОСТ 36-22-77

Условное давление, PN (Ру)	<= 2, 5 МПа
Наружный диаметр, Dh	От 530-1620 мм
Температура, t°С	От минус 30°С до плюс 300°С
Материал	20, Ст3сп, 09Г2С

Описание

Переходы сварные предназначаются для соединения труб из углеродистой стали при строительстве технологических трубопроводов, в том числе трубопроводов, на которые распространяются правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды Гостехнадзора, на предприятиях химической, нефтехимической, нефтяной, металлургической и др. отраслей промышленности.

Стандарт распространяется на переходы концентрические и эксцентрические из углеродистой стали.

Пример условного обозначения

Переход концентрический Dн=530 мм, dн=426 мм и S=12 из ст. ВСт3СП

Переход КПС 530х426х12 Вст3СП ОСТ 36-22-77

Переход эксцентрический Dн=530 мм, dн=426 мм и S=12 из ст. ВСт3СП

Переход ЭПС 530х426х12 Вст3СП ОСТ 36-22-77

Dh, мм	dh, мм	Размеры, мм			Давление	Масса, кг
Dh, мм	dh, мм	L	S	S1	Давление	Масса, кг
530	426	500	14	12	7,5	89,0
		500	14	12	8,5	89,0
		500	14	12	10,0	89,0
630	530	420	13	11	7,5	83,0
		420	16	13	8,5	102,0
		420	18	15	10,0	114,0
720	530	700	16	12	7,5	195,0
		700	19	13	8,5	230,0
		700	16	12	8,5	195,0
	630	315	16	13	7,5	88,0
820	720	500	15	14	6,4	150,0
820	720	500	18	16	7,5	180,0
1020	720	800	21	15	7,5	424,0
	720	580	21,5	16	7,5	307,0
	820	800	26	18	8,5	510,0
1220	1020	500	19	15	6,4	285,0
1220	1020	500	26	21	7,5	383,0
1420	1020	1000	32	22	7,5	945,0
		1000	26	18	7,5	771,0
		1000	38	26	8,5	1114,0
		1000	30	21	8,5	888,0
	1220	500	32	26	7,5	510,0
		500	26	22	7,5	416,0
		500	38	32	8,5	601,0
		500	30	26	8,5	475,0
