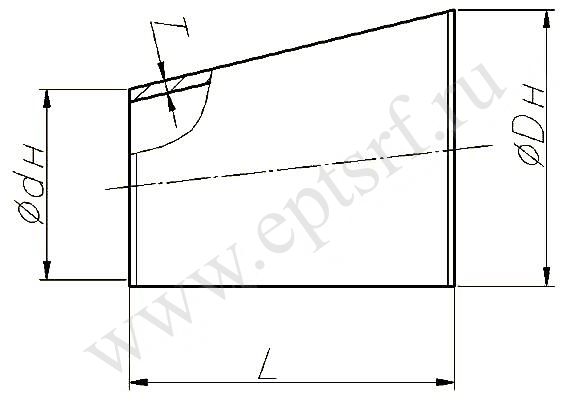

Переход эксцентрический ОСТ 34-10-753-97

Условное давление, PN (Ру), МПа	1,6; 2,5
Наружный диаметр, Dн, мм	530-1620
Температура, t°C	до плюс 350°
Материал	Ст3сп, 20, 09Г2С

Сварные листовые концентрические и эксцентрические переходы из углеродистой сталей для трубопроводов тепловых электростанций.
Стандарт соответствует требованиям «Правил», утвержденным Госгортехнадзором РФ.
Допускается применение сварных листовых переходов для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем.
Допускается применение сварных листовых переходов на Рр до 2,5 МПа при Т до 200ºС и Рр до 2,2 МПа при Т до 425ºС.
Пример условного обозначения сварного концентрического перехода с условными проходами Dу 600 мм и Dу 300 мм на условное давление Ру 1.6 МПа
Переход КПС 600х300-1,6 ОСТ 34-10-753-97
То же эксцентрического перехода:
Переход ЭПС 600х300-1,6 ОСТ 34-10-753-97

Dу, мм	Dн, мм	Т, мм	dн, мм	Т1, мм	L, мм	Pу, МПа (кгс/см2)	Масса,кг
500	530	10	325	10	490	2.5 (25)	53,3
		10	377	10	375	2.5 (25)	42,8
		10	426	10	260	2.5 (25)	31,4
600	630	10	325	10	720	1.6 (16)	87,4
		12	377	12	590	2.5 (25)	90,1
		10	426	10	485	1.6 (16)	65,2
		12	426	12	475	2.5 (25)	76
		10	530	10	245	1.6 (16)	36,2
		12	530	12	225	2.5 (25)	39,8
700	720	10	426	10	690	1.6 (16)	100,7
		10	426	10	700	2.5 (25)	101,7
		10	530	10	450	1.6 (16)	71,7
		10	530	10	450	2.5 (25)	71,7
		10	630	10	215	1.6 (16)	37
		12	630	12	235	2.5 (25)	47,3
800	820	10	530	10	690	1.6 (16)	118,7
		12	530	12	680	2.5 (25)	140,7
		10	630	10	455	1.6 (16)	84
		12	630	12	465	2.5 (25)	102,7
		10	720	10	250	1.6 (16)	48,6
		12	720	12	240	2.5 (25)	56,5
1000	1020	10	630	10	920	1.6 (16)	193,4
		14	630	14	920	2.5 (25)	269,7
		10	720	10	715	1.6 (16)	158
		14	720	14	695	2.5 (25)	215,6
		10	820	10	845	1.6 (16)	113,3
		14	820	14	475	2.5 (25)	155,2
1200	1220	12	720	12	1180	1.6 (16)	350
		16	720	16	1165	2.5 (25)	460,6
		12	820	12	950	1.6 (16)	295,9
		16	820	16	945	2.5 (25)	391,5
		12	1020	12	485	1.6 (16)	165,7
		16	1020	16	490	2.5 (25)	221,8
1400	1420	14	820	14	1405	1.6 (16)	560,7
		14	1020	14	940	1.6 (16)	408,5
		14	1220	14	475	1.6 (16)	223,2
1600	1620	14	1020	14	1410	1.6 (16)	663,2
		14	1220	14	945	1.6 (16)	477,9
		14	1420	14	490	1.6 (16)	264,1

Детали и сборочные единицы трубопроводов ТЭС.

Переходы сварные листовые ОСТ 34-10-753-97.

Настоящий стандарт распространяется на сварные листовые концентрические и эксцентрические переходы из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ.

Сварные листовые концентрические и эксцентрические переходы предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

Допускается применение сварных листовых переходов по настоящему стандарту для изготовления трубопроводов по СниП 3.05.05-84.

Тех. характеристики:

Для трубопроводов тепловых сетей допускается применение сварных листовых переходов на рабочее давление до 4,0 Мпа (? 40,0 кгс/см2), при рабочей температуре до 350°С.

Материалы изготовления:

листовая сталь на Рраб. ?1,6 МПа и Траб. от минус 20°С до плюс 200°С, марки Ст3Гпс4, Ст3сп5 категории 2-5 по ГОСТ 380, на Траб от минус 20°С до плюс 300°С, марки 20 по ГОСТ 1050;

листовая сталь на Рраб. ?2,5 МПа и Траб. от минус 20°С до плюс 350°С, марки 20К по ГОСТ 5520, на Траб от минус 40°С до плюс 350°С, марки 17ГС, 17Г1С по ГОСТ 19281, на Траб от минус 40°С до плюс 425°С, марки 16ГС по ГОСТ 19281, на Траб от минус 60°С до плюс 425°С, марки 09Г2С, 10Г2С1 по ГОСТ 19281.

Обозначение	Условное давление	Размеры, мм		Масса, кг
изделия	Ру,	Размеры, мм
Dн х dн	МПа (кгс/см2)	S	L
630х325	1.6 (16)	10	720	87.4
630х426	1.6 (16)	10	485	65.2
630х530	1.6 (16)	10	245	36.2
720х426	1.6 (16)	10	690	100.7
720х530	1.6 (16)	10	450	71.7
720х630	1.6 (16)	10	215	37.0
820х530	1.6 (16)	10	690	118.7
820х630	1.6 (16)	10	455	84.0
820х720	1.6 (16)	10	250	48.6
1020х630	1.6 (16)	10	920	193.4
1020х720	1.6 (16)	10	715	158.0
1020х820	1.6 (16)	10	845	113.3
1220х720	1.6 (16)	12	1180	350.0
1220х820	1.6 (16)	12	950	295.9
1220х1020	1.6 (16)	12	485	165.7
1420х820	1.6 (16)	14	1405	560.7
1420х1020	1.6 (16)	14	940	408.5
1420х1220	1.6 (16)	14	475	223.2
1620х1020	1.6 (16)	14	1410	663.2
1620х1220	1.6 (16)	14	945	477.9
1620х1420	1.6 (16)	14	490	264.1
530х325	2.5 (25)	10	490	53.3
530х377	2.5 (25)	10	375	42.8
530х426	2.5 (25)	10	260	31.4
630х377	2.5 (25)	12	590	90.1
630х426	2.5 (25)	12	475	76.0
630х530	2.5 (25)	12	225	39.8
720х426	2.5 (25)	10	700	101.7
720х530	2.5 (25)	10	450	71.7
720х630	2.5 (25)	12	235	47.3
820х530	2.5 (25)	12	680	140.7
820х630	2.5 (25)	12	465	102.7
820х720	2.5 (25)	12	240	56.5
1020х630	2.5 (25)	14	920	269.7
1020х720	2.5 (25)	14	695	215.6
1020х820	2.5 (25)	14	475	155.2
1220х720	2.5 (25)	16	1165	460.6
1220х820	2.5 (25)	16	945	391.5
1220х1020	2.5 (25)	16	490	221.8
