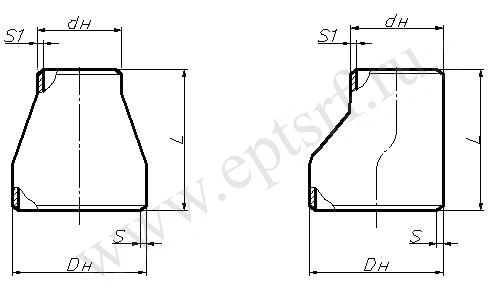

Переход эксцентрический ОСТ 34-10-700-97

Переходы из сталей перлитного класса для трубопроводов тепловых и для атомных электростанций, включая трубопроводы:
• Групп В и С АС, на которые распространяются «Правила устройства и безопасной эксплуатации оборудования атомных энергетических установок» ПН АЭ Г-7-008
• На которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03
• На которые распространяются СНиП 3.05.05-84 Максимальная расчетная температура применения переходов:
• Для труб групп В и С АС составляет:
• При расчетном ресурсе эксплуатации 30 лет - 350°
• При расчетном ресурсе эксплуатации 40 лет - 250°С

• Для трубопроводов тепловых электростанций при расчетном ресурсе эксплуатации 105 часов - 425°С

Материал: трубы бесшовные по ТУ 14-3-190 из стали марки 20 по ГОСТ 1050, ТУ 14-3-1128 из стали 09Г2С по ГОСТ 19281 - на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды», СНиП 3.05.05-84.

Присоединительные концы переходов должны быть прямыми на длине не менее 5 мм.

Пример условного обозначенияконцентрического перехода Дн = 426 мм,с1н = 377 мм из стали марки 20:
Для трубопроводов группы С, на которые распространяются "Правила АЭУ":
Переход КС 426х12-377х12 ОСТ 34 10. 699-97.
