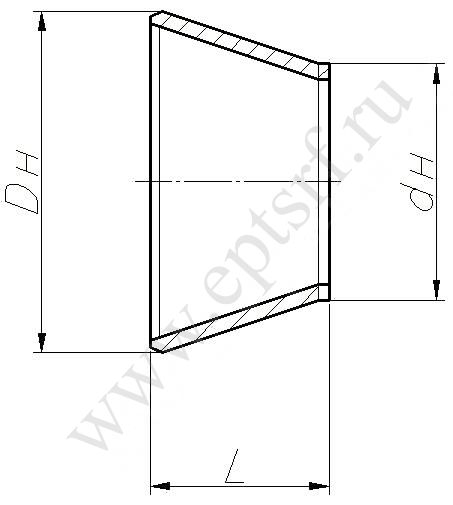

Переход эксцентрический ОСТ 34-10-424-90

Материал-08Х18H10T

Условное давление P2 , МПа (кгс/см²)	Рабочее давление Рраб, МПа (кгс/см²) для температуры рабочей среды, С°
Условное давление P2 , МПа (кгс/см²)	200	300
2,5(25)	2,2(22)	2,2(22)
1,6(16)	1,6(16)	1,4(14)

Обозначение	Dy×Dy1	Размеры присоединяемых труб		Размеры перехода					Масса, кг
Обозначение	Dy×Dy1	Размеры присоединяемых труб		D	d	L	S	a	Масса, кг
Py 2,5 МПа (25 кгс,см²)
04 ОСТ34-10-424-90	400×350	426×8	377×6	412	367	200	8	6°24΄	15,08
07	500×350	530×8	377×6	516	367	360	8	11°42΄	32,93
08	500×400	530×8	426×8	516	412	254	8	11°36΄	24,45
10	600×350	630×8	377×6	616	367	595	8	11°48΄	60,59
11	600×400	630×8	426×8	616	412	489	8	11°48΄	52,09
12	600×500	630×8	530×8	616	516	245	8	11°30΄	28,6
14	600×350	630×12	377×6	608	367	581	12	11°42΄	89,18
15	600×400	630×12	426×8	608	412	475	12	11°42΄	76,08
16	600×500	630×12	530×8	608	516	230	12	11°18΄	40,54
17	700×350	720×10	377×6	703	367	802	10	11°48΄	111,84
18	700×400	720×10	426×8	703	412	696	10	11°48΄	110,72
19	700×500	720×10	530×8	703	516	452	10	11°42΄	71,35
20	700×600	720×10	630×8	703	616	215	10	11°24΄	36,95
21	700×600	720×10	630×12	703	608	240	10	11°12΄	40,54
22	800×400	820×10	426×8	803	412	931	10	11°54΄	145,76
23	800×500	820×10	530×8	803	516	687	10	11°48΄	117,34
24	800×600	820×10	630×8	803	616	452	10	11°42΄	63,0
25	800×600	820×10	630×12	803	608	475	10	11°36΄	86,27
26	800×700	820×10	720×10	803	703	254	10	11°06΄	49,42
