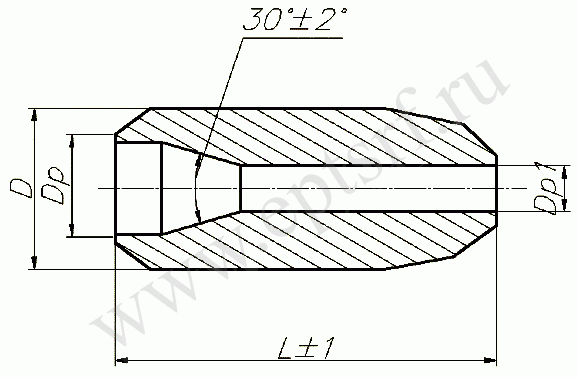

Переход эксцентрический ОСТ 34-10-423-90


Детали и сборочные единицы трубопроводов АС
Рраб < 2,2 МПа (22 кгс/см2), t ≤ 300°С.
Переходы точеные.
Точеные переходы из коррозионно-стойкой стали для трубопроводов групп В и С атомных электростанций по «Правила АЭУ». Допускается применение точеных переходов по данному стандарту для трубопроводов, на которые распространяются РД 03-94 - «Правила пара и горячей воды» и СНиП 3.05.05-84.
Материал:

Круг  30-Б ГОСТ 2590-88
         08Х18Н10Т ГОСТ 5949-75

Допускается применение стали марки 12Х18Н10Т по ГОСТ 5632.
Пример условного обозначения перехода точеного Ду =32 мм, dy = 20 мм на условное давление Ру = 2,5 МПа (25 кгс/см2) для трубопроводов групп В и С, на которые распространяются «Правила АЭУ», и трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05-84:

Переход 32x20-2,5 09 ОСТ 34-10-423-90

Размеры в мм
Условное давление Ру, МПа (кгс/см2) Обозначение Условный проход Размеры труб L Масса кг, не более
Ду dy Дн S s
2,5 (25) 01 15 10 18 2,5 14 2 60 0,10
02 20 25 3 0,20
03 15 18 2,5 0,19
04 25 10 32 2,5 14 2 0,28
05 15 18 2,5 0,28
06 20 25 3 0,29
07 32 10 38 3 14 2 0,30
08 15 18 2,5 0,33
09 20 25 3 0,36
10 25 32 2,5 0,29
11 50 20 57 3 25 3 100 1,24
12 25 32 2,5 1,25
13 32 38 3
