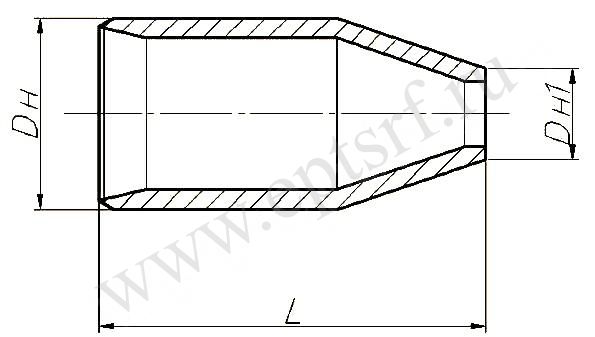

Переход эксцентрический ОСТ 34-10-422-90


Переходы бесшовные для АЭС и ТЭС по ОСТ 34-10-422-90 изготавливаются из легированных и нержавеющих сталей на Рраб<2,2 МПа (22 кгс/см2) и Т?300° С и предназначены для плавного изменения диаметров трубопроводов, на которые распространяются "Правила АЭУ", "Правила пара и горячей воды" и СНиП 3.05.05.


Шифр по ОСТ Условные проходы Dу х Dу1 D – D1, мм Т=Т1, мм Масса, кг Тип РN (условное давление), МПа (кгс/см2)
марка стали
12Х18Н10Т 08Х18Н10Т
02 65 х 50 76 - 57 4,5 0,56 К, Э 2,5* (25) Рраб<2,2 МПа(22 кгс/см2)
03 80 х 50 89 - 57 5,0 0,78 К, Э
04 80 х 65 89 - 76 5,0 0,78 К, Э
05 100 х 50 108 - 57 5,0 1,15 К
06 100 х 65 108 - 76 5,0 1,15 К
07 100 х 80 108 - 89 5,0 1,15 К, Э
08 125 х 100 133 - 76 6,0 1,89 К, Э
09 125 х 80 133 - 89 6,0 1,89 К
10 125 х 100 133 -108 6,0 1,89 К, Э
12 150 х 80 159 - 89 6,0 2,96 К
13 150 х 100 159 - 108 6,0 2,96 К, Э
14 150 х 125 159 - 133 6,0 2,96 К
15 200 х 100 219 - 108 11,0 7,95 К
16 200 х 125 219 - 133 11,0 7,95 К
17 200 х 150 219 - 159 11,0 7,95 К, Э
22 250 х 150 273 - 159 11,0 12,87 К
23 250 х 200 273 - 219 11,0 12,87 К, Э
26 300 х 200 325 - 219 12,0 16,77 К
28 300 х 250 325 - 273 12,0 16,77 К, Э

Пример условного обозначения перехода концентрического Dу=300 мм на Dу1=250 мм на условное давление Ру 2,5 МПа (25кгс/см2) шифр 28 из стали марки 08Х18Н10Т:

  • для трубопроводов группы В, на которые распространяются «Правила АЭУ»:
  • Переход К В 300 х 250 - 2,5 28 08Х18Н10Т ОСТ 34-10-422-90;

  • для трубопроводов группы С, на которые распространяются «Правила АЭУ»:
  • Переход К С 300 х 250 - 2,5 28 08Х18Н10Т ОСТ 34-10-422-90;

  • для трубопроводов, на которые распространяются «Правила пара и горячей воды»:
  • Переход К П 300 х 250 - 2,5 28 08Х18Н10Т ОСТ 34-10-422-90;

  • для трубопроводов, на которые распространяются СНиП 3.05.05-84:
  • Переход К 300 х 250 - 2,5 28 08Х18Н10Т ОСТ 34-10-422-90.

То же, эксцентрического:

  • для трубопроводов группы В, на которые распространяются «Правила АЭУ»:
  • Переход Э В 300 х 250 - 2,5 28 08Х18Н10Т ОСТ 34- 10-422-90;

  • для трубопроводов группы С, на которые распространяются «Правила АЭУ»:
  • Переход Э С 300 х 250 - 2,5 28 08Х18Н10Т ОСТ 34-10-422-90;

  • для трубопроводов, на которые распространяются «Правила пара и горячей воды»:
  • Переход Э П 300 х 250 - 2,5 28 08Х18Н10Т ОСТ 34-10-422-90;

  • для трубопроводов, на которые распространяются СНиП 3.05.05-84:
  • Переход Э 300 х 250 - 2,5 28 08Х18Н10Т ОСТ 34-10-422-90.
