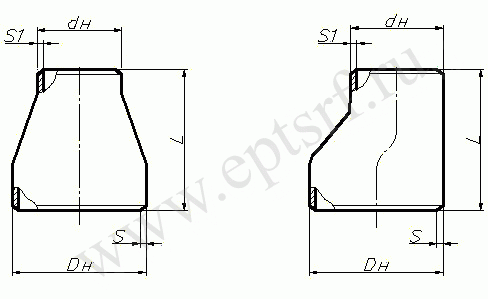

Переход эксцентрический ГОСТ 17378-2001

Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы.
Область применения переходов - применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при PN(Py) до 16 МПа и температуре от минус 70 до плюс 450°С в соответствии с проектной и (или) конструкторской документацией.

Заготовка: трубы по ГОСТ 8731-74 (группа В), ГОСТ 8733-74 (группа В), ГОСТ 550-75, ТУ 14-3-1652-89, ТУ 14-3-1745-90, ТУ 14-3-190-82, ТУ 14-3-460-75, ТУ 14-3-420-75, ТУ 14-3-1128-2000 или листовой стали по ГОСТ 16523-97, ГОСТ 1577-93, ГОСТ 17066-94, ГОСТ 5520-79, ГОСТ 19281-89.

Материал: сталь марок 10, 20 по ГОСТ 1050-88,10Г2 по ГОСТ 4543-71, 09Г2С, 16ГС, 17ГС, 17Г1С, 10Г2С1 по ГОСТ 19281-89, 20ЧЮ по ТУ 14-3-1652-89 и по ТУ 14-3-1745-90, 20 по ТУ 14-3-460-75, 15ГС по ТУ 14-3-420-75 и по ТУ 14-3-460-75.
Технические требования по ГОСТ 17380-2001.

Пример условного обозначения концентрического перехода исполнения 2 D = 76 мм, Т = 3,5 мм, D1 = 45 мм, Т1 = 2,5, из стали марки 09Г2С:

Переход К 76x3,5-45x2,5-09Г2С ГОСТ 17378-2001

То же, для трубопроводов, подконтрольных органам Госгортехнадзора России:

Переход П К 76x3,5-45x2,5-09Г2С ГОСТ 17378-2001

DN	D	Т	D1	Т1	PN***, МПа		L	Масса, кг
DN	D	Т	D1	Т1	сталь 20	09Г2С	L	Масса, кг
40	45	2,5	25	1,6	10	12,5	30	0,1
		2,5	32	2				0,1
		4	25	3	16	16		0,2
		4	32	4				0,2
50	57	4	25	1,6	12,5	16	45	0,2
			32	2				0,2
			38	2	10	10		0,2
			45	2,5	12,5	16	60	0,2
		5	25	3	16		45	0,3
			32					0,3
			38	4	12,5			0,3
			45		16		60	0,3
65	76	3,5	38	2,5	8	10	55	0,4
			45				70	0,5
			57	3				0,4
		6	38		16	16	55 70	0,6
			45	4				0,7
			57	5				0,7
80	89	3,5	45	2,5	8	8	75	0,6
			57	3				0,6
			76	3,5				0,6
		6	45	4	12,5	12,5		0,9
			57					0,9
			76	5				0,9
		8	57		16	16		1,2
		8	76	6				1,2
100	108	4	57	3	6,3	8	80	0,9
			76	3,5				0,9
			89					0,9
		6	57	4	10	12,5		1,2
			76	5				1,2
			89	6				1,2
125	133	4	89	3,5	4	6,3	100	1,3
		5	76		6,3	8		1,6
		5	108	4				1,6
		6	89	5	8	10		1,9
		8	76		10	12,5		2,5
			89	6				2,5
			108					2,5

DN	D	Т	D1	Т1	PN***, МПа		L	Масса, кг
DN	D	Т	D1	Т1	сталь 20	09Г2С	L	Масса, кг
150	159	4,5	57	3	4	6,3	75	1,5
			76	3,5				1,5
			89				130	2,3
			108	4				2,3
			133					2,3
		8	57		10	10	75	2,6
			76	5				2,6
			89	6			130	3,9
			108					3,9
			133	8				3,9
200	219	6	57	3	4	6,3	95	2,9
			76	3,5				2,9
			89					2,9
			108	4				2,9
			133				140	4,4
			159	4,5				4,4
		10	57	4	8	10	95	4,6
			76	5				4,6
			89					4,6
			108	6				4,6
			133	8			140	7,2
			159					7,2
250	273	7	159	4,5	4	4	180	8,3
		7	219	6				8,3
		10	108		6,3	8	140	8,5
			133					8,5
			159	8			180	12
			219					12
		12	159	10	8	10		14
		12	219					14
300	325	8	133	5	4	4	140	11
			159	4,5				11
			273	7			180	11
		10	108	4	6,3	6,3	140	11
			219	8			180	14
			273	10				14
		12	108	6		8	140	16
			133	8				16
			159	8	6,3	8	140	16
			219	10			180	17
			273	12				17

DN	D	Т	D1	Т1	PN***, МПа		L	Масса, кг
DN	D	Т	D1	Т1	сталь 20	09Г2С	L	Масса, кг
350	377	10	273	7	4	4	220	20
		10	325	8				20
		12	219		6,3	6,3		22
			273	10				24
			325					24
		14	273	12		8		28
		14	325					28
		16	219	10	8,0			29
			273	12				31
			325	16				31
400	426	10	325	8	4	4		23
		10	377	10				23
		12	325			6,3		27
		12	377	12				27
		14	325		6,3			31
		14	377	14				31
		16	325	12		8		36
		16	377	16				36
500	530	12	377	10	4	4	300	46
		12	426					46
		14	377	12				54
		14	426					54
		16	377			6,3		61
		16	426	16				61

ПРИМЕЧАНИЕ:

* Типоразмеры на эксцентрические переходы.
** Типоразмеры изготавливаются только из стали 09Г2С.
*** При изготовлении переходов из других марок сталей, из листового проката по ГОСТ 16523-97 из сталей марок 10, 20, из листового проката по ГОСТ 19281-89 из стали марки 09Г2С, условное давление подлежит перерасчету в соответствии с таблицей 7 ГОСТа 17380-2001.
