Отвод крутоизогнутый ОСТ 34-10-753-97



Краткая техническая характеристика:

Условное давление, PN (Ру)

1,6; 2,5 МПа

Наружный диаметр, D

530-1620 мм

Температура, tºC

до плюс 350°

Угол, гр.

15, 30, 45, 60, 90

Радиус гиба, R

1,0 и 1,5 Ду

Материал

20, 12ГС, 09Г2С

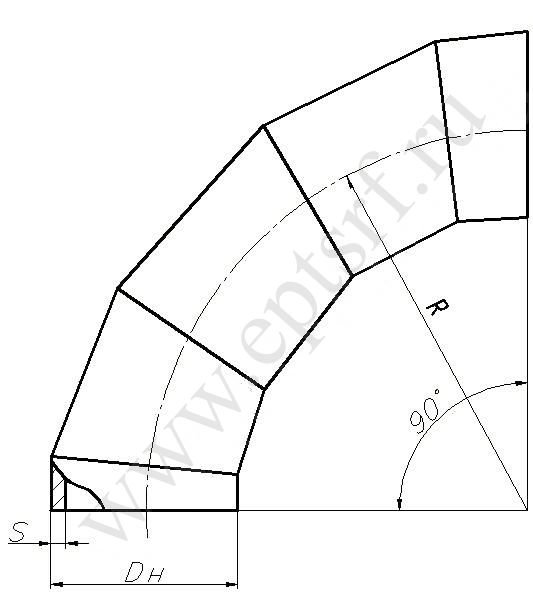

Сварные секторные колена из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям <Правил>, утвержденным Госгортехнадзором РФ.

Допускается применение сварных секторных колен для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем.

Допускается применение сварных секторных колен на Рр до 2,5 МПа при Т до 200ºС и Рр до 2,2 МПа при Т до 425ºС.

Пример условного обозначения сварного секторного отвода (колена) с углом 90 гр. Из трубы диаметром 426 мм, толщиной стенки 10 мм на Ру=2,5МПа: Отвод ОСС 90º 426х10-2,5 ОСТ 34.10.752-97


  Dу, мм
  D, мм
   S, мм
  R, мм
   Pу, МПа (кгс/см2)
   масса, кг
400 426 10 640 2.5 (25) 118,4
500 530 8 530 1.6 (16) 100,7
8 800 2.5 (25) 134
11 530 2.5 (25) 138,5
600 630 10 950 1.6 (16) 236,7
12 950 2.5 (25) 283,3
12 630 2.5 (25) 209,4
700 720 9 720 1.6 (16) 202,8
9 1 080 2.5 (25) 276,4
11 720 2.5 (25) 247,6
800 820 9 1 230 1.6 (16) 358,5
11 1 230 2.5 (25) 438,8
14 820 2.5 (25) 317,7
1 000 1 020 10 1 530 1.6 (16) 616,3
14 1 530 2.5 (25) 862,5
14 1 020 2.5 (25) 579
1 200 1 220 11 1 830 1.6 (16) 969,4
14 1 830 2.5 (25) 1 233,70
1 400 1 420 14 2 130 1.6 (16) 1 671,30
1 600 1 620 14 2 430 1.6 (16) 2 206,20
