Отвод крутоизогнутый ОСТ 108.321.22-82

Отводы крутоизогнутые для паропроводов ТЭС.
Крутоизогнутые отводы с углами гиба 30°, 45°, 60° и 90° изготавливаются из труб по ОСТ 108.320.103 для паропроводов тепловых электростанций:
Стандарт устанавливает конструкцию и основные размеры крутоизогнутых отводов для паропроводов с абсолютным давлением и температурой пара:

Р=13,73 МПа (140 кгс/см²), t = 545°С
Р=13,73 МПа (140 кгс/см²), t = 515°С
Р=4,02 МПа (41 кгс/см²), t = 545°С

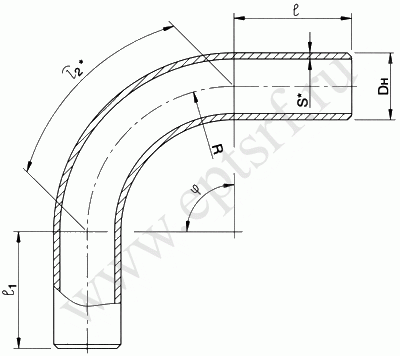

Крутоизогнутые отводы по настоящему стандарту применять с длинами прямых участков до гиба 500< ℓ< 2100 мм, после гиба ℓ₁>1300 мм. Допускается применение отводов с уменьшенными длинами прямых участков ℓ и ℓ₁, но не менее наружного диаметра трубы.

Пример условного обозначения отвода крутоизогнутого
исполнения 10 с углом гиба φ = 45°, радиусом 375мм из трубы диаметром Дн =273 мм, толщиной стенки S = 26 мм , прямыми участками ℓ = 900 мм, ℓ₁= 2000 мм, и развернутой длиной 3195мм:

Отвод крутоизогнутый 45°- 273 х 26- 900 х 2000 х 3195 - R375 10 ОСТ 108.321.22 Таблица 1

Размеры в мм

Исполнение	Условный проход Ду, мм	Наружный диаметр Дн, мм	S*, мм	R, мм	Угол гиба φ °	ℓ₂ *, мм	Материал (марка, ТУ)	Масса кг**
Р=13,73 МПа (140 кгс/см^₂ ), t = 545°С
01	175	219	28	375	30	196	12Х1МФ ТУ 14-3-460	263,3
02					45	295		276,2
03					60	393		289,2
04					90	590		315,1
Р=13,73 МПа (140 кгс/см² ), t = 515°С
05	175	219	22	375	30	196	12Х1МФ ТУ 14-3-460	213,4
06					45	295		223,8
07					60	393		234,3
08					90	590		255,3
09	225	273	26	375	30	196		316,2
10					45	295		331,7
11					60	393		347,2
12					90	590		378,3
13	250	325	32	450	30	236		470,7
14					45	354		497,9
15					60	470		525,1
16					90	707		579,6
Р=4,02 МПа (41 кгс/см² ), t = 545°C
17	250	273	13	375	30	196	12Х1МФ ТУ 14-3-460	166,4
18					45	295		174,6
19					60	393		182,8
20					90	590		199,1
21	350	377	17	525	30	274	12Х1МФ ТУ 14-3-460	313,1
22					45	412		333,9
23					60	550		354,6
24					90	824		396,1
25	400	426	19	600	30	236		403,2
26					45	354		433,1
27					60	470		463,0
28					90	707		522,9
29	450	465	22	650	30	340		514,4
30					45	510		555,3
31					60	680		596,1
32					90	1020		677,9
33	500	530	25	800	30	419	12Х1МФ ТУ 14-3-460	690,8
34					45	628		760,0
35					60	837		821,1
36					90	1256		951,5

Таблица 2
Размеры в мм

Исполнение	Условный проход Ду, мм	Наружный диаметр Дн, мм	S*, мм	R, мм	Угол гиба φ °	ℓ₂ *, мм	ℓ	ℓ₁	Материал (марка, ТУ)	Масса кг**
							Не менее
Р=4,02 МПа (41 кгс/см² ), t = 545°C
37	250	273	13	1000	30	524	800	650	12Х1МФ ТУ 14-3-460	164,5
38					45	785				186,3
39					60	1047				208,1
40					90	1571				251,7
41	350	377	17	1000	30	524	1000	800		350,5
42					45	785				390,2
43					60	1047				429,6
44					90	1571				508,6
45	400	426	19	1000	30	524				443,1
46					45	785				493,0
47					60	1047				542,9
48					90	1571				642,7
