Отвод крутоизогнутый ОСТ 108.321.16-82

Отводы крутоизогнутые для трубопроводов ТЭС.

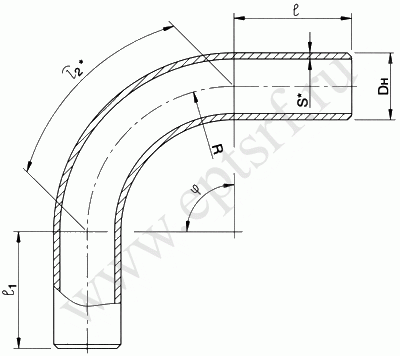

1. Крутоизогнутые отводы с углами гиба 30°, 45°, 60° и 90° изготавливаются из труб по ОСТ 108.320.102 для трубопроводов пара и горячей воды тепловых электростанций:
Стандарт устанавливает конструкцию и основные размеры крутоизогнутых отводов для трубопроводов с абсолютным давлением и температурой среды:

Р=23,54 МПа (240 кгс/см²), t = 250°С
Р=18,14 МПа (185 кгс/см²), t = 215°С
Р=3,92 МПа (40 кгс/см²), t = 440°С
Р=7,45 МПа (76 кгс/см²), t = 145°С
Р=4,31 МПа (44 кгс/см²), t = 340°С
Р=3,92 МПа (40 кгс/см²), t = 200°С

Крутоизогнутые отводы по настоящему стандарту применять с длинами прямых участков до гиба 500< ℓ< 2100 мм, после гиба ℓ₁>1300 мм. Допускается применение отводов с уменьшенными длинами прямых участков ℓ, ℓ₁, но не менее наружного диаметра трубы.

Пример условного обозначения отвода крутоизогнутого
исполнения 06 с углом гиба φ = 45°, радиусом 375мм из трубы диаметром Дн =273 мм, толщиной стенки S= 24 мм , прямыми участками ℓ = 900 мм, ℓ₁= 2000 мм, и развернутой длиной 3195мм:

Отвод крутоизогнутый 45°- 273 х 24- 900 х 2000 х 3195 -R375 06 ОСТ 108.321.16 Размеры в мм

Исполнение	Условный проход Ду, мм	Наружный диаметр Дн, мм	S*, мм	R, мм	Угол гиба φ °	ℓ₂ *, мм	Материал (марка, ТУ)	Масса кг**
Р=23,54 МПа (240 кгс/см²), t =250°C
01	175	219	19	375	30	196	15ГС ТУ 14-3-460	187,1
02					45	295		196,3
03					60	393		205,5
04					90	590		223,8
05	225	273	24	375	30	196		294,2
06					45	295		308,7
07					60	393		323,1
08					90	590		352,1
09	250	325	28	450	30	236		417,5
10					45	354		441,6
11					60	470		465,8
12					90	707		514,1
Р=18,14 МПа (185 кгс/см²), t= 215°С
13	175	219	16	375	30	196	15ГС ТУ 14-3-460	159,9
14					45	295		167,8
15					60	393		175,6
16					90	590		191,3
17	225	273	20	375	30	196		249,1
18					45	295		261,4
19					60	393		273,6
20					90	590		298,1
21	250	325	22	450	30	236	15ГС ТУ 14-3-460	334,6
22					45	354		351,0
23					60	470		373,0
24					90	707		412,0
25	300	377	26	525	30	274		466,9
26					45	412		497,9
27					60	550		528,8
28					90	824		590,6
Р=3,92 МПа (40 кгс/см² ), t = 440°С
29	200	219	13	375	30	196	Сталь 20 ТУ 14-3-460	131,8
30					45	295		138,3
31					60	393		144,8
32					90	590		157,8
33	250	273	16		30	196		202,4
34					45	295		212,4
35					60	393		222,3
36					90	590		242,2
37	300	325	19	450	30	236		291,8
38					45	354		308,7
39					60	470		325,6
40					90	707		359,4

ПРИМЕЧАНИЕ:
** Масса посчитана при ℓ = 500 мм , ℓ₁ = 1300 мм
